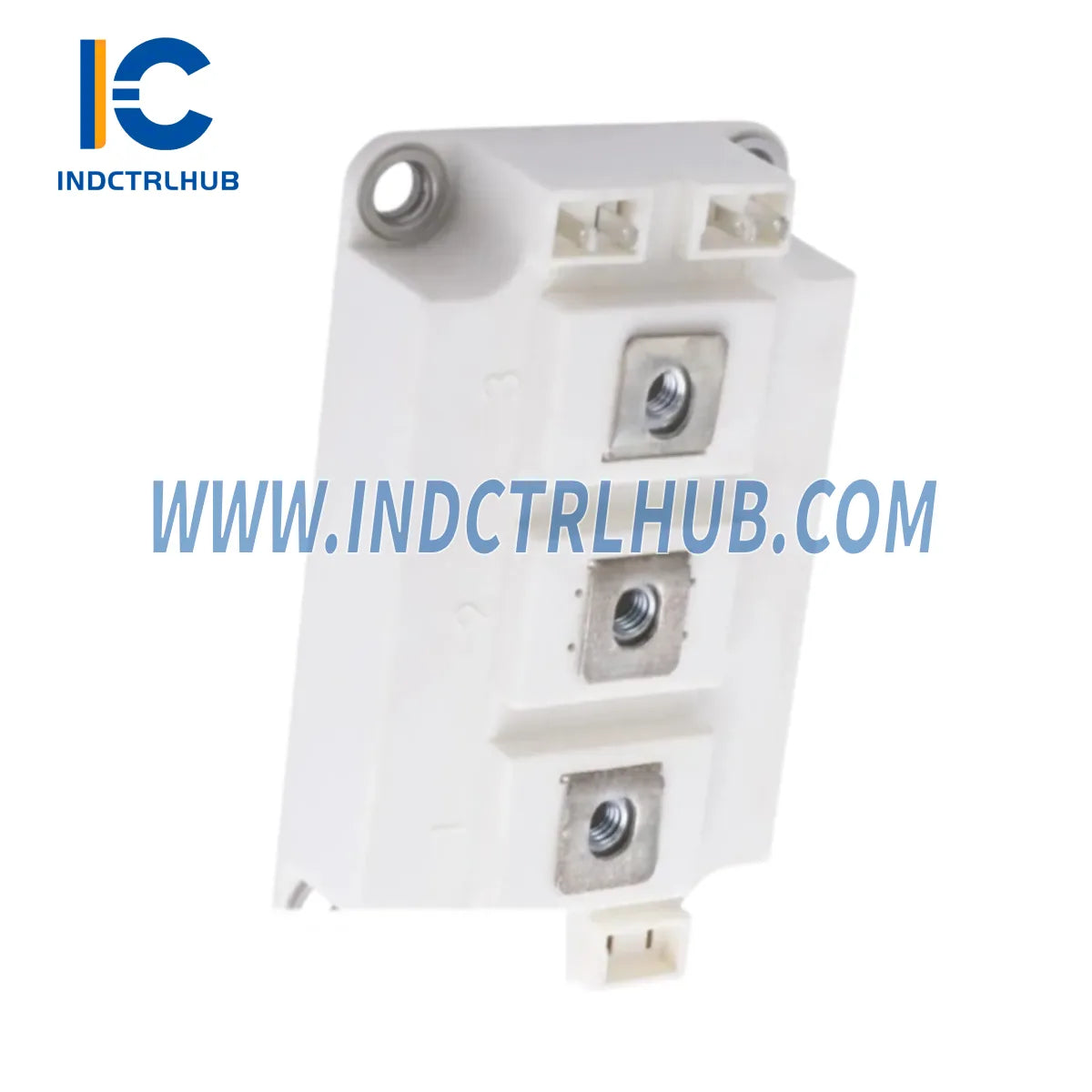

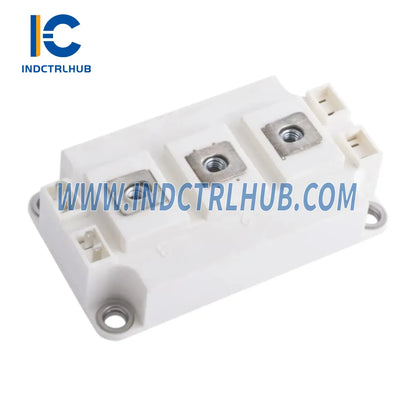

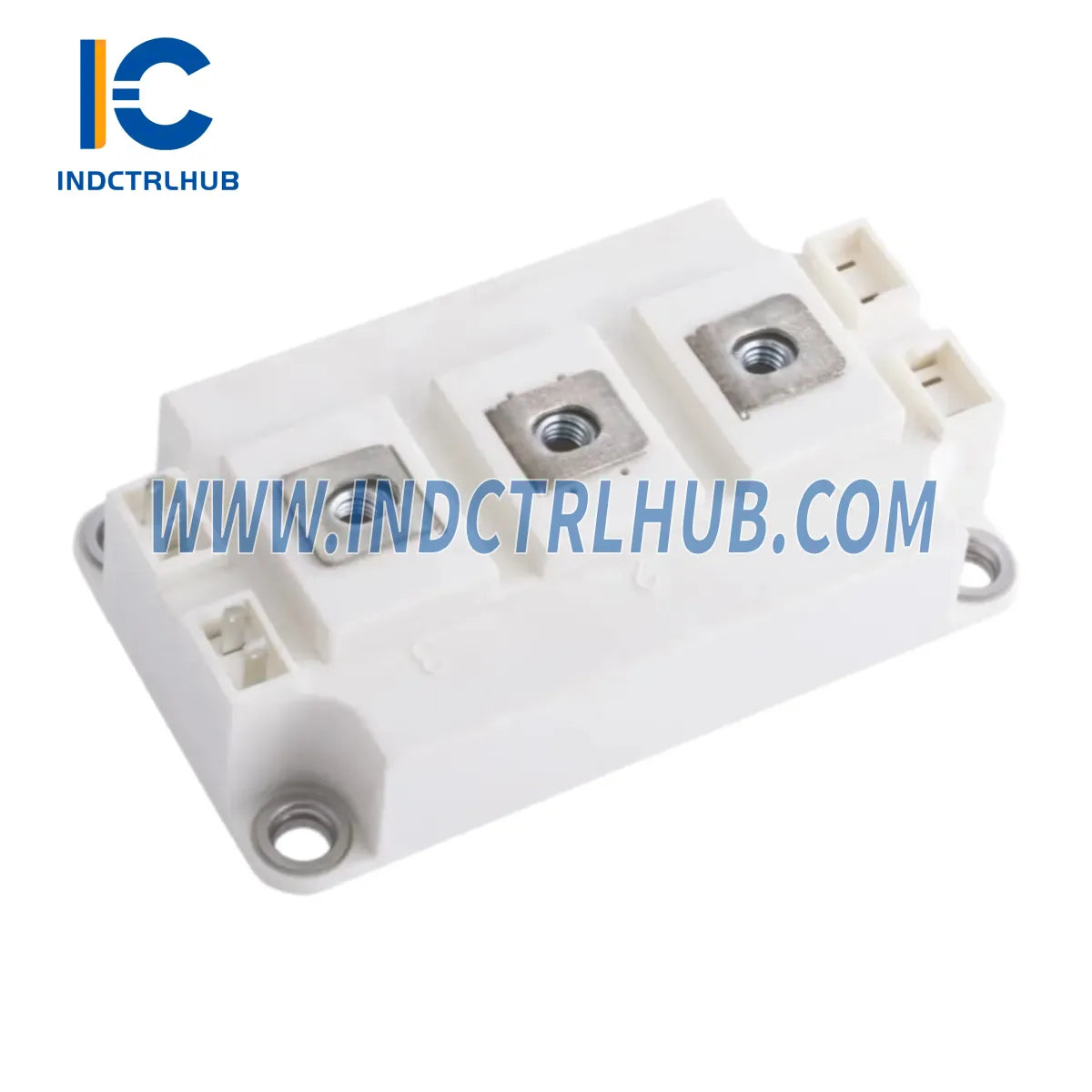

ABB 5SNG0200Q170300 ауыстыру/жаңарту шешімі HiPak сериясы үшін — Өнеркәсіптік қуат жүйелері үшін үздіксіз ауысу
ABB 5SNG0200Q170300 — 1700В / 200А HiPak IGBT жарты көпір модулі, орта кернеулі қозғалтқыштарда, тарту инверторларында, жел турбина конвертерлерінде және ірі UPS жүйелерінде кеңінен қолданылады. ABB жартылай өткізгіш портфелі дамыған сайын, инженерлік және сатып алу топтары жүйенің сенімділігін сақтай отырып, қайта жабдықтау тәуекелін және тоқтап қалу уақытын азайтатын құрылымдық көшу жолын жоспарлауға көбірек қысым көреді.
Бұл бет қазіргі уақытта 5SNG0200Q170300 негізінде жасалған жабдықты пайдаланатын нысандарға толық үйлесімділік анықтамасын және жаңарту жоспарын ұсынады. Жоспарлы техникалық қызмет көрсету ауыстыруын орындасаңыз да, қолжетімділік аяқталу туралы хабарламаға жауап берсеңіз де, төмендегі нұсқаулық инженерлік тобыңызға көшу кезеңінің әрбір сатысында қолдау көрсетуге арналған.
📩 Үйлесімділік бағасын немесе ұсынысты сұраңыз: [email protected] | +0086 18359243191
Үйлесімділік салыстыру кестесі
| Параметр | ABB 5SNG0200Q170300 (Ескі нұсқа) | Расталған ауыстыру / жаңарту |
|---|---|---|
| Бөлім нөмірі | 5SNG0200Q170300 | 5SNG0200Q170300 (OEM эквиваленті) |
| Серия | HiPak | HiPak-қа үйлесімді |
| Кернеу рейтингі (VCES) | 1700 В | 1700 В |
| Ток рейтингі (IC) | 200 A | 200 A |
| Модуль түрі | IGBT + Еркін айналу диоды (Жарты көпір) | IGBT + Еркін айналу диоды (Жарты көпір) |
| Қаптама ізі | HiPak Press-Pack корпусы | Pin-үйлесімді HiPak корпусы |
| Gate драйвер үйлесімділігі | Стандартты HiPak gate интерфейсі | Толығымен үйлесімді |
| Термиялық интерфейс | Тікелей мыс төменгі тақтасы | Төменгі тақтаның геометриясы бірдей |
| Кепілдік | OEM (айнымалы) | Жеткізу күнінен бастап 12 Ай |
| Қолжетімділік | Төмендеуші / Өмірлік циклдің соңындағы қауіп | Қорда — тексерілген жеткізу арналары |
| Жеткізу уақыты | Айнымалы (OEM) | 3–0 жұмыс күні |
Үздіксіз жаңарту шешімдері — Көшуге дайын компоненттер экожүйесі
5SNG0200Q170300 модулін жалғыз ауыстыру толық жүйені жаңарту үшін сирек жеткілікті болады. Сәтті көшу үшін IGBT модулімен тікелей байланысатын айналадағы қосалқы жүйелерді тексеру және қажет болса жаңарту қажет. Төменде инженерлік топтар негізгі модульді ауыстырумен қатар бағалауы тиіс компоненттердің құрылымдық тізімі берілген.
1. Gate драйвер тақтасы
5SNG0200Q170300-ді ауыстырғанда, gate драйвер тақтасының жаңа модульдің gate зарядтау (Qg) және шекті кернеу (Vge(th)) сипаттамаларымен үйлесімділігін тексеру қажет. ACS880 сериялы драйвер платформалары үшін ABB ACS880-04 Gate Driver Board (3AUA0000074145) расталған интерфейсті ұсынады және жаңарту барысында тексерілуі немесе ауыстырылуы тиіс.
2. Жоғары Кернеулі Драйвер Тақтасы
Орта кернеулі түрлендіргіш платформаларында драйвер тақтасы ауыстыру уақыты мен қорғау логикасын басқарады. ABB XVC770BE101 Жоғары Кернеулі Драйвер Тақтасы (3BHE021083R0101) микробағдарламасы мен аппараттық жаңартулары ауыстырылатын модульдің ауыстыру сипаттамаларына сәйкес екеніне көз жеткізіңіз.
3. Қақпақ Блогы Қуат Қоректендіруі (GUSP)
Қақпақ блогының қуат көзі ауыстырылатын модульдің көрсетілген Vge диапазонында тұрақты оқшауланған қақпақ кернеуін қамтамасыз етуі керек. ABB 3BHB004661R0101 Қақпақ Блогы Қуат Қоректендіруі (GUSP) HiPak негізіндегі түрлендіргіш топологияларына тікелей сәйкес келеді және ауыстырғаннан кейін толық жүктеме жағдайында шығыс тұрақтылығын тексеру қажет.
4. IGCT Платформаларына Арналған Қақпақ Блогы
IGCT және IGBT модульдері бірге қолданылатын гибридті түрлендіргіш жобаларында қақпақ блогы екі құрылғы түріне де тексерілуі керек. ABB GVC750 BE101 Қақпақ Блогы (3BHE009681R0101) IGCT қақпақ басқаруын қолдайды және көшу кезінде жүйеңіздің басқару архитектурасымен салыстырылуы қажет.
5. IGBT Лента Кабель Кити
Қақпақ драйвері мен IGBT модулі арасындағы сигнал тұтастығы ауыстыру дәлдігі мен электромагниттік үйлесімділік үшін маңызды. Модульді ауыстыру кезінде ABB 68689015 R7 IGBT Лента Кабель Кити (3-бөлік жиынтығы) тексеріліп, ауыстырылуы тиіс, бұл кейінгі іске қосу кезінде кабельдің тозуын жоюға көмектеседі.
6. IGBT Қуат Қоректендіру Модулі
IGBT қақпақ схемасын қоректендіретін қосалқы қуат көзі шығыс кернеуінің дәлдігі мен толқындылық көрсеткішін тексеруді қажет етеді. ABB 3BHE032593R0002 IPS21-24V-UL IGBT Қуат Қоректендіру Модулі HiPak негізіндегі жүйелерге сәйкес келеді және негізгі модульді ауыстырғаннан кейін жүктеме сынағынан өтуі керек.
7. Қосалқы HiPak IGBT Модулі
Үш фазалы көпір конфигурацияларында IGBT модульдері әдетте жылу және ауыстыру симметриясын сақтау үшін жұптар немесе толық жиынтықтар түрінде ауыстырылады. ABB 5SHX2645L0006 IGBT Модулі (3BHB012961R0002, HiPak Сериясы) көп фазалы жаңарту жобалары үшін расталған серіктес модуль болып табылады және бір уақытта ауыстыру үшін бағалануы керек.
8. Қозғалтқыш Қуат Тақтасы
Қозғалтқыш блогындағы қуат тақтасы тұрақты ток автобусын басқару және қорғау функцияларын үйлестіреді. IGBT стекін жаңартқанда, ауыстыру модулінің қорғау шектерін қолдау үшін ABB 3AUA0000073850 Power Board (BPOW-01C) микробағдарламасының ең төменгі қажетті нұсқасында екеніне көз жеткізіңіз.
Жаңарту жөніндегі нұсқаулық жиі қойылатын сұрақтар
Q: 5SNG0200Q170300 HiPak корпустарында тікелей пин үйлесімді ауыстыру ма?
A: Иә. 5SNG0200Q170300 стандартты HiPak пресс-пак үйлесімді корпуста қолданылады, ол бірдей бекіту тесіктерінің үлгісі, негіздік табақша өлшемдері және терминал позицияларын қамтиды. Жылытқыш немесе автобус жинағына механикалық өзгеріс қажет емес.
Q: Ауыстыру модулін іске қосу кезінде қандай қақпақ кедергісі (Rg) мәндерін қолдану керек?
A: ABB 5SNG0200Q170300 деректер парағына Rg(on) және Rg(off) ұсынылған мәндерін қараңыз. 1700В HiPak модульдері үшін типтік мәндер ауыстыру жиілігі мен жылу жобалауына байланысты 1.5Ω-ден 3.3Ω-ге дейін өзгереді. Басқа модуль отбасынан алынған қақпақ резистор мәндерін тексерусіз қайта пайдаланбаңыз.
Q: Ескі модуль мен ауыстыру модулінің сымдарын сәйкестендіруді қалай тексеруге болады?
A: Ескі және ауыстыру модульдерінің терминал белгілерін (C1, E1, G1, C2, E2, G2) бар шиналар мен қақпақ жүргізу сым сызбасымен салыстырыңыз. HiPak жарты көпір модульдері үшін терминал орналасуы стандартталған — дегенмен, қуат бермес бұрын әрқашан үздіксіздік пен оқшаулау кедергісін тексеріңіз.
Q: Ауыстыру модулі бастапқы модульмен бірдей ауыстыру жиілігінде жұмыс істей ала ма?
A: 5SNG0200Q170300 модулі орта кернеулі қозғалтқыштарда шамамен 1 кГц дейінгі ауыстыру жиілігіне арналған. Ауыстыру модулі сол жиілік мүмкіндігін сақтайды. Егер сіздің қолданбаңыз жоғары жиілікті ауыстыруды талап етсе, инженерлік топқа дерейтинг талдауы үшін хабарласыңыз.
Q: Қолданыстағы шкафқа қайта орнату кезінде қандай физикалық кеңістік талаптары бар?
A: HiPak модулінің орнату алаңы стандартталған, сондықтан тікелей ауыстыру үшін шкафты өзгерту қажет емес. Дегенмен, жылу өткізгіш пастаның жаңартылғанын, пресс-пакет жинағының қысу моментінің деректер парағына сәйкес (әдетте 40±0 Нм) екенін және DC шинаның арақашықтықтары IEC 61800-5-1 стандартына сай екенін тексеріңіз.
Q: IGBT модулін ауыстырғаннан кейін бағдарламалау немесе параметрлерді қайта баптау қажет пе?
A: Көп жағдайда, бірдей модульді ауыстыру үшін драйвер параметрлерін өзгерту қажет емес. Дегенмен, егер қақпақ драйвер тақтасы немесе қуат көзі де жаңартылса, ауыстыру модулінің қысқа тұйықталуға төзімділігіне сәйкес драйвер контроллеріндегі артық ток шегі (Ioc) және десатурация қорғау параметрлерін тексеріңіз.
Кепілдік кепілі
Industrial Control Hub арқылы жеткізілген әрбір ABB 5SNG0200Q170300 ауыстыру модулі жеткізу расталған күннен бастап 12 айлық кепілдікпен қамтылады. Бұл кепілдік өнеркәсіптік сатып алу және қызмет көрсету процестерінің құжаттау талаптарына сәйкес құрылымдалған.
- âœ?Қамту: Нормальды жұмыс жағдайларында, номиналды электрлік және жылулық параметрлер шеңберінде расталған өндірістік ақаулар.
- âœ?Талап беру тәртібі: Ақау туралы есепті фотосуреттер мен өтініш деректерімен бірге жіберіңіз. Талаптар 5 жұмыс күні ішінде қаралады. Расталған ақаулар бірлік ауыстыру немесе несие нұсқасын беру арқылы шешіледі.
- âœ?Шектеулер: Артық кернеу жағдайлары, дұрыс орнатылмау, номиналды параметрлерден тыс жұмыс істеу немесе физикалық зақымдану кепілдікке кірмейді.
- âœ?Құжаттама: Әрбір жеткізіліммен кепілдік сертификаты беріледі. Бұл сіздің активтерді басқару және қызмет көрсету жазбаларыңызға қосуға жарамды.
- âœ?Кеңейтілген кепілдік: Көп блокты сатып алу келісімшарттары ұзартылған кепілдік мерзімдеріне сәйкес келуі мүмкін. Қызмет көрсету келісімшартыңыздың талаптарын талқылау үшін бізге хабарласыңыз.
Барлық құрылғылар бақылауға болатын тарату арналары арқылы жеткізіледі және жөнелту алдында визуалды тексеруден және деректер парағын салыстырудан өтеді. Жоғары құнды тапсырыстарға алдын ала жөнелту сынақ деректері сұраныс бойынша берілуі мүмкін.
