חיישן מהירות סייסמופרוב Bently Nevada 9200 | 9200-01-05-10-00

🔊 חיישן מהירות ברמת תעשייה למדידת רטט מוחלט

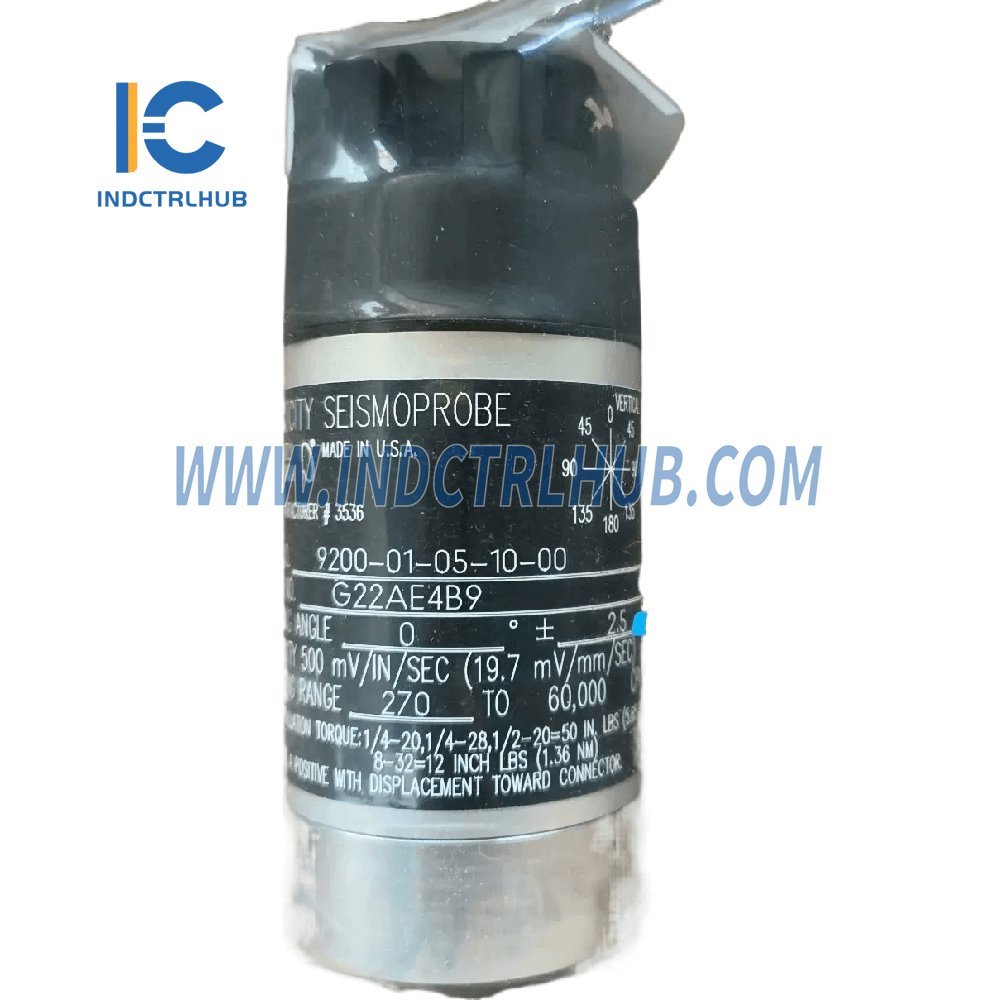

חיישן המהירות Bently Nevada 9200 Seismoprobe (דגם 9200-01-05-10-00) מייצג את התקן בתעשייה למדידת רטט מוחלט של הקייס והמארז המיסבי. בניגוד לחיישני קרבה שמודדים תנועת ציר יחסית, חיישן מהירות זה מזהה את התנועה האמיתית של מבני המכונה—קריטי לזיהוי רפיון, תהודה ובעיות יסוד שחיישני קרבה אינם יכולים לגלות.

⚡ למה מדידת מהירות חשובה

משלים למעקב קרבה: בעוד שחיישני קרבה עוקבים אחר מיקום הציר ביחס למיסבים, חיישני מהירות מודדים כיצד כל בית המיסבים נע—חושפים בעיות מבניות, תנאי רגל רכה ומתח בצנרת המשפיעים על יסודות המכונה.

פלט מהירות ישיר: הרגישות של 20 mV/mm/s (500 mV/in/s) מספקת אות מתח פרופורציונלי ישירות למהירות הרטט—ללא צורך באינטגרציה או דיפרנציאציה, מה שמפשט את הניתוח ומפחית שגיאות בעיבוד האות.

פשטות בשני חוטים: עיצוב אלקטרומגנטי פסיבי שאינו דורש ספק כוח חיצוני—פשוט חבר את הטרמינלים A ו-B לקלט המוניטור שלך, מה שמפחית את מורכבות ההתקנה ומבטל מצבי כשל של ספק הכוח.

📊 מפרטי ביצועים טכניים

🏭 תרחישי יישום בעולם האמיתי

🔹 ניטור מיסבי מנוע חשמלי:

התקן על מארזי מיסבי מנועים לזיהוי בלאי מיסבים, חוסר יישור ותנאי רגל רכה. תגובת התדר הנמוכה של 4.5 הרץ תופסת רטט תת-סינכרוני הנגרם על ידי ברגים רופפים שהחיישנים הקרובים מפספסים.

🔹 ניתוח רטט מארז משאבה:

הרכב על מארזי משאבות לזיהוי קוויטציה, חוסר איזון במעגל וסיבוב הנגרם על ידי צנרת. מדידת מהירות חושפת כיצד תקלות בתהליך משפיעות על שלמות המבנה — קריטי למניעת כשלי מארז קטסטרופליים.

🔹 ניטור בסיס מאוורר ומפוח:

התקן על בסיסי מאווררים וקרקעות בטון לזיהוי תנאי תהודה והתדרדרות מבנית. עמידות החיישן לזעזועים (50g) מתמודדת עם הסביבה הקשה של מאווררי דראפט אינדוקציה ומפוחים בכפייה.

🔹 ניטור מארז תיבת הילוכים:

התקן על מארזי תיבת הילוכים לניטור תדרי מגע הילוכים וחתימות ליקויים במיסבים. מגבלת התדר העליונה של 1000 הרץ תופסת דפוסי התקשרות שיניים במהירות גבוהה לזיהוי מוקדם של תקלות.

🔹 ניטור חבילת מדחס:

התקן על מסגרות מדחסים רסיפרוקטים ומדחסי בורג למדידת רטט הנגרם מפולסציה. העיצוב בעל שני חוטים מפשט את החיווט בהתקנות באזורים מסוכנים בשילוב מחסומי בטיחות פנימיים.

🔧 מדריך התקנה וקונפיגורציה

בחירת מיקום ההרכבה:

• מקם את החיישן על בית המיסב או מארז המכונה במקום שבו הרטט מייצג את מצב המכונה
• הימנע מהתקנה על כיסויי מתכת דקים או רכיבים לא מבניים שמגבירים רטט
• כוון את ציר החיישן בניצב לקו מרכז הציר למדידת רטט רדיאלי
• ודא שמשטח ההרכבה שטוח, נקי וללא צבע או קורוזיה (גימור משטח <125 μin Ra)

דרישות חיווט:

• סוג כבל: כבל מפוצל ומוגן (מומלץ סדרת Bently Nevada 16710)
• אורך מקסימלי: 305 מטרים (1000 רגל) למוניטורים 3300/3500—עיין במדריך לגבי ירידת תדר במרחקים ארוכים יותר
• חיבורי טרמינל: טרמינל A (אות +) וטרמינל B (אות -) לקלט המוניטור; המגן לאדמה רק בקצה המוניטור
• התנגדות עומס: אמת את התנגדות הקלט של המוניטור ל-10 kΩ לכיול תקין (מוניטורים 3300 XL ו-3500 עומדים בדרישה זו)

אימות כיול:

1. מדוד התנגדות סליל בין הטרמינלים A-B (צריכה להראות 1.25 kΩ ±5%)
2. החל גירוי רטט ידוע באמצעות מכשיר כיול (למשל, 1.0 in/s ב-100 Hz)
3. אמת את מתח הפלט ל-500 mV ±25 mV (מאשר רגישות של 500 mV/in/s)
4. בדוק קוטביות: טרמינל A צריך להיות חיובי כאשר מארז החיישן נע לכיוון המחבר

⚠️ הערות קריטיות לשימוש

• מקדם טמפרטורה: שינויי רגישות של 0.2%/°C—למדידות מדויקות בטמפרטורות משתנות, יש ליישם פיצוי טמפרטורה או לשמור על תנאי סביבה יציבים
• רגישות רוחבית: עד ±10% רגישות ציר רוחבי — הרכב את החיישן כאשר הציר הראשי מיושר לכיוון הרטט הרלוונטי
• מגבלות בתדר נמוך: 4.5 הרץ (נקודת -3dB) משמעותה רגישות מופחתת מתחת ל-270 CPM — לא מתאים למכונות במהירות נמוכה מאוד (<300 RPM)
• הפרעות שדה מגנטי: שמור על החיישן במרחק של יותר מ-12 אינץ' משדות מגנטיים חזקים (מנועים, שנאים) כדי למנוע רעש מושרה

📋 מפענח קוד דגם: 9200-01-05-10-00

🔄 אינטגרציה ותאימות מערכת

מערכות ניטור תואמות:

💡 פתרון בעיות נפוצות

📦 תוכן החבילה

• ✅ 1× Bently Nevada 9200-01-05-10-00 Seismoprobe Velocity Transducer
• ✅ מחבר בלוק טרמינל (מותקן מראש על גבי החיישן)
• ✅ בורג הרכבה מטרי M10×1 (בסיס עגול)
• ✅ תעודת כיול עם מספר סידורי ונתוני רגישות
• ✅ הוראות התקנה ותרשים חיווט

✅ אבטחת איכות ותמיכה

כל Seismoprobe 9200 עובר בדיקות קפדניות במפעל הכוללות אימות תגובת תדר, כיול רגישות וסינון עומס סביבתי. מגובה בתיעוד טכני מקיף ותמיכה בהנדסת יישומים לבחירת מיקום ההרכבה, אופטימיזציית ניתוב כבלים וקביעת נקודת אזעקה.
