Product Description
פתרון החלפה/שדרוג ל-ABB ACS880-01-430A-3 לסדרת ACS880: מעבר חלק מובטח

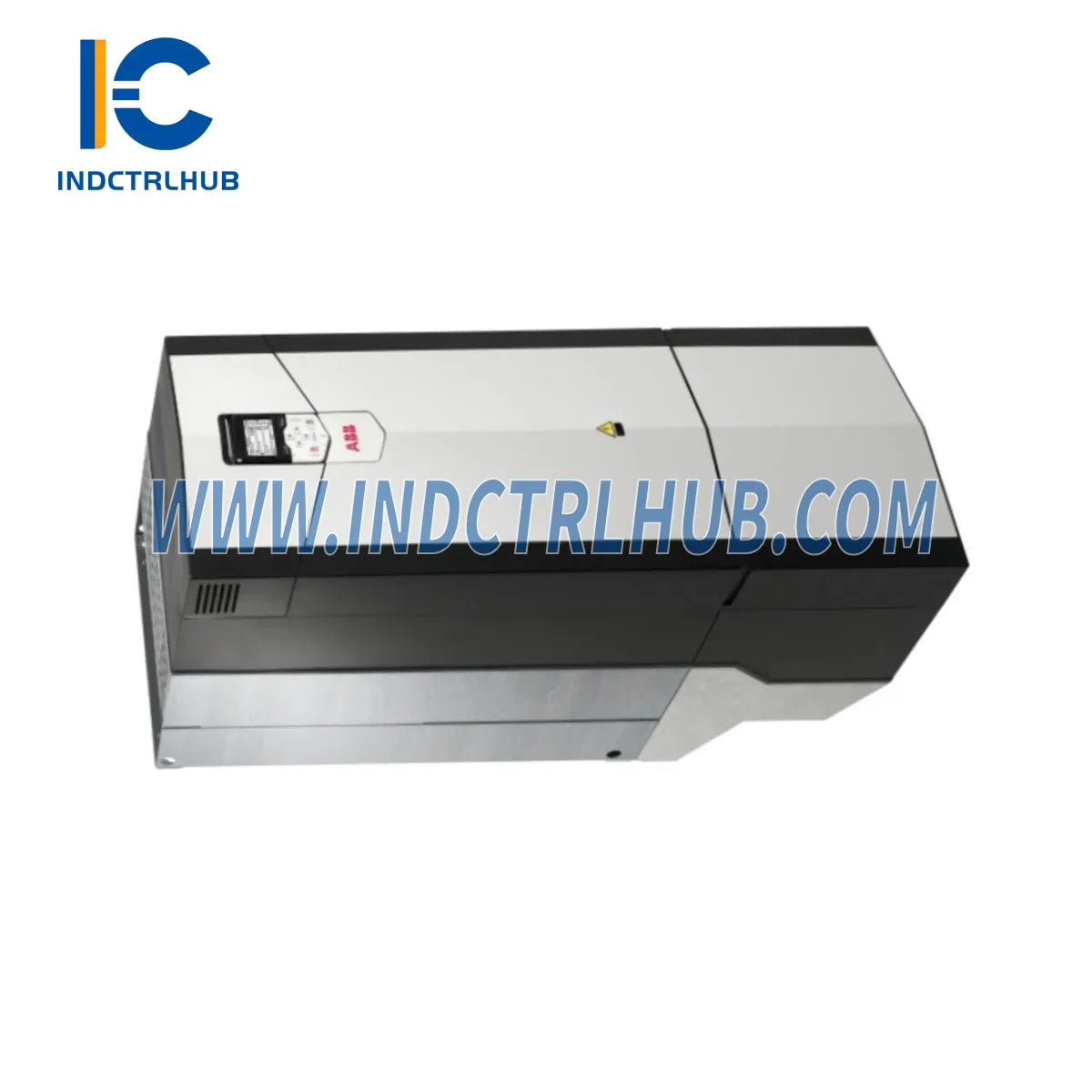

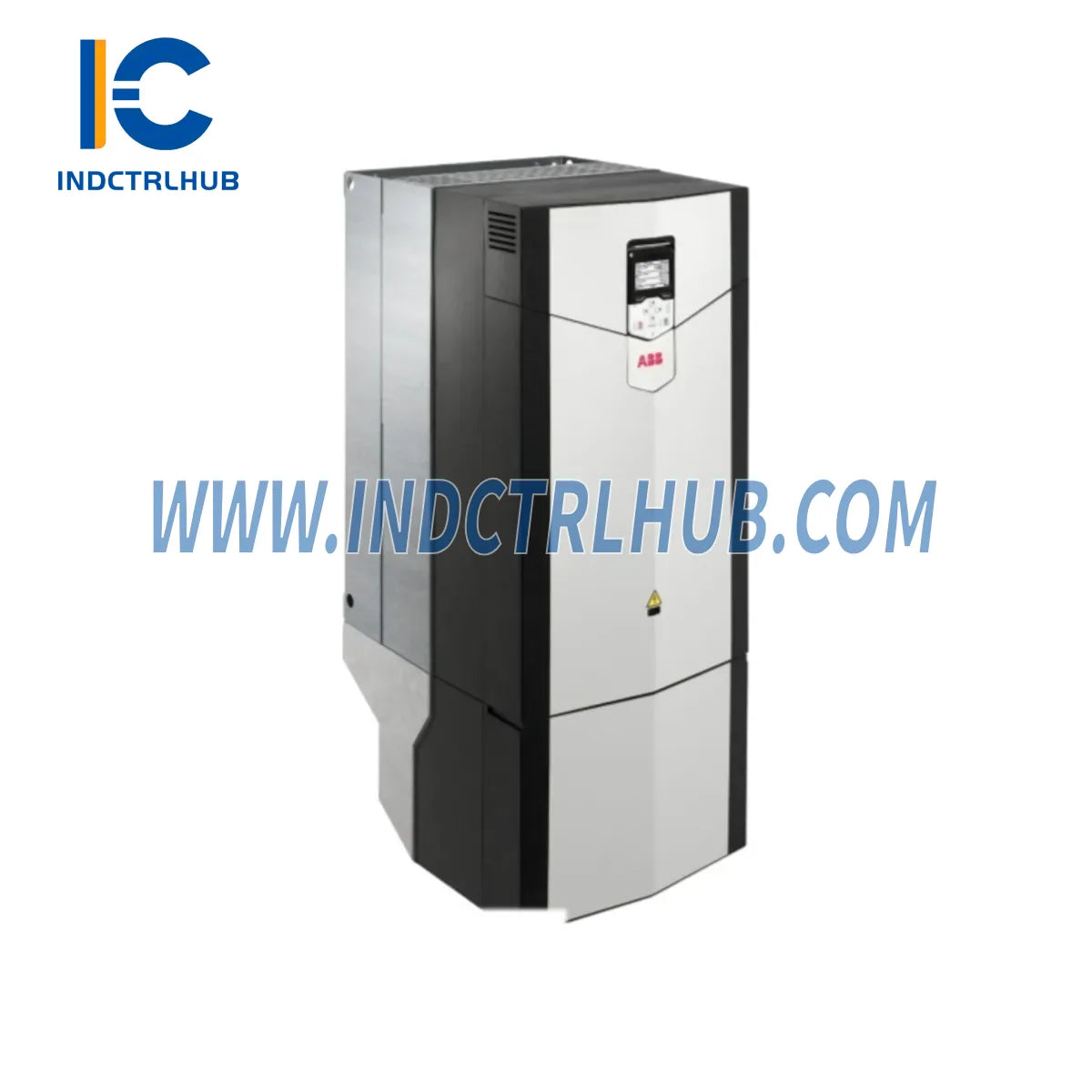

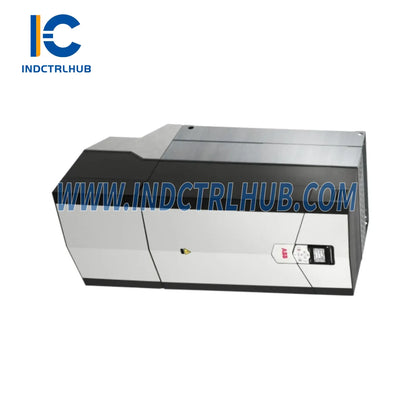

שדרוג תשתית מנועים ישנה לא חייב לגרום להפסקות עבודה, כאבי ראש בחיווט או עלויות הנדסה גבוהות. ה-ABB ACS880-01-430A-3 הוא מניע יחיד תלוי קיר בדירוג 430A ליישומים תלת-פאזיים, מתוכנן לתאימות ישירה לאקוסיסטם של סדרת ACS880. בין אם אתם מפסיקים להשתמש ב-ACS600, ACS800 או בגרסה מוקדמת של ACS880, יחידה זו מספקת מסלול מעבר מוכח – שומרת על טביעת הרגל של הארון הקיים, טופולוגיית חיווט הבקרה וארכיטקטורת ה-Fieldbus תוך פתיחת ביצועים ואבחון מודרניים.
מתוכנן לסביבות תעשייתיות תובעניות כולל נפט וגז, כרייה, ימי וייצור כבד, ה-ACS880-01-430A-3 תומך בבקרת מומנט ישירה (DTC), פונקציות בטיחות מובנות (STO, SS1) ומגוון רחב של מודולי I/O ו-fieldbus אופציונליים. הארכיטקטורה המודולרית מאפשרת לצוות ההנדסה שלכם לפצל את השדרוג על פני מספר נהגים מבלי להפריע ללוחות הזמנים של הייצור.
תכונות עיקריות ויתרונות
- ✓תאימות ישירה לסדרת ACS880 – מתאים למסגרות ארונות ומסילות הרכבה קיימות של ACS880; ללא צורך בשינויים מבניים
- ✓פלט 430A / תלת-פאזי – מטפל בעומסי מנוע זרם גבוה ביישומים תעשייתיים כבדים
- ✓פונקציות בטיחות מובנות STO ו-SS1 – עומד בסטנדרטים SIL 3 / PLe ללא צורך בריליי בטיחות חיצוניים
- ✓בקרת מומנט ישירה (DTC) – תגובת מומנט תת-מילישנייה לבקרת תהליך מדויקת
- ✓הרחבת I/O מודולרית ו-Fieldbus – תומך ב-PROFIBUS, EtherNet/IP, Modbus ועוד באמצעות מודולי אפשרות ניתנים להחלפה
- ✓אחריות ל-12 חודשים – כיסוי מלא להחלפה או תיקון מתאריך ההפעלה
תסריטי יישום
- תחנות משאבות נפט וגז: החלף מנועים ישנים מדגם ACS800 השולטים במשאבות הזרקה בלחץ גבוה – שמור על לולאות בקרה קיימות של 4–0mA תוך השגת תאימות לבטיחות SIL 3.
- מערכות מסועים בכרייה: שדרגו קווי מסועים מרובי נהגים עם יחידות ACS880-01-430A-3; אלגוריתם DTC מבטל החלקת רצועה במהלך מעברי עומס.
- הנעת סירות וטרוסטרים: גרסאות ה-ACS880 המותאמות לים עומדות בדרישות DNV/GL; המעבר מ-ACS600 לנהגים ימיים מתועד במלואו.
- מיזוג אוויר וטיפול במים: שדרג יישומים גדולים של מאווררים ומשאבות שבהם ניתן להשיג חיסכון באנרגיה של 20–0% באמצעות הפעלה במהירות משתנה.
- עיבוד פלדה ומתכות: יישומי טחנות רול גבוהות מומנט נהנים מהסדרת מהירות מדויקת של DTC במהירויות נמוכות.
טבלת השוואת תאימות
טבלת השוואת תאימות
| פרמטר | ACS800 / ACS600 ישנים | ACS880-01-430A-3 (חדש) |
|---|---|---|
| זרם יציאה | עד 430A (תלוי בדגם) | 430A רציף |
| שיטת שליטה | DTC (ACS800) / Scalar (ACS600) | DTC עם אלגוריתמים משופרים |
| פונקציות בטיחות | דרוש ריליי בטיחות חיצוני | STO מובנה, SS1 (SIL 3 / PLe) |
| אפשרויות Fieldbus | PROFIBUS, Modbus (באמצעות מתאם) | PROFIBUS, EtherNet/IP, Modbus, PROFINET (כרטיס הרחבה) |
| ממשק לוח בקרה | CDP312R / ACS-CP-C | ACS-AP-W / ACS-AP-I (תואמים) |
| התקנת ארון | מסגרת R7/R8 (תלוי בדגם) | התקנה על הקיר, תואם לארונות מסגרת ACS880 R |
| אחריות | משתנה / סוף חיים | 12 חודשים מההפעלה |
פתרונות שדרוג חלקים
המעבר המוצלח ל-ACS880-01-430A-3 הוא בדרך כלל לא החלפה של רכיב יחיד. בהתבסס על ניסיון בשטח במאות שדרוגי ממירים, הרכיבים הבאים נדרשים או מומלצים לשדרוג מלא ואמין:
- לוח בקרה: בעת החלפת המניע הישן, עדכן את ממשק המפעיל ל-ערכת לוח בקרה ABB ACS-AP-W (3AXD50000184828) – מספק גישה מלאה לפרמטרים, היסטוריית תקלות ומעקב בזמן אמת התואם לקושחת ACS880.
- יחידת בקרה (מערכות מולטידרייב): עבור התקנות בארון או תצורות מולטידרייב, שלב את הממיר עם יחידת הבקרה ABB BCU-12 (3AXD50000005751) למרכזת תיאום הממיר וניהול קלט/פלט.
- פלטפורמת הרכבה ללוח בקרה: אם מתקינים את לוח הבקרה החדש בשקע בדלת הארון הקיימת, פלטפורמת ההרכבה השטוחה ABB DPMP-01 (3AUA0000108878) מבטיחה התקנה נקייה ועמידה בפני רטט.
- חנק קו AC (מסגרת R8): הגן על כניסת המניע מהפרעות הרמוניות וקפיצות מתח על ידי התקנת ABB ZCHO-581 Choke R8 (3AUA0000076566) – קריטי במיוחד בעת מעבר מהתקנות ישנות ללא סינון.
- ערכת חיווט כבל SP: ודאו שכל חיווט הכוח הפנימי עומד במפרטי ACS880 עם ערכת כבל SP ABB R7 500V (3AUA0000047658) – חיבורים מוכנים מראש מפחיתים טעויות חיווט בשטח במהלך ההפעלה.
- לוח נהג שער: לממירים הדורשים החלפה או שדרוג פנימי של הלוח, לוח נהג שער ABB ACS880-04 (3AUA0000074145) שומר על תקינות המתגים IGBT לאורך טווח הזרם המלא.
- מודול לוח כוח: השלימו את לוח הנהג עם לוח כוח ABB BPOW-01C (3AUA0000073850) לשחזור תפקוד מלא של שלב הכוח בממיר לאחר תקלה או החלפת רכיב ישן.
- תקשורת PROFIBUS: בעת שילוב ה-ACS880-01-430A-3 ברשת PROFIBUS DP, מחבר ABB PCO011 PROFIBUS DP (3BDZ000371R1) מספק חיבור אמין ומוגן לאוטובוס בטרמינל הממיר.
- ממשק DriveBus: למפעלים המשתמשים בטופולוגיית DriveBus הקניינית של ABB, ממשק ABB CI858K01 DriveBus (3BSE018135R1) מחבר את ה-ACS880 לארכיטקטורת DCS או PLC הקיימת ללא צורך בחומרת שער.
- אפשרות תקשורת DCS: מערכות DCS ישנות המשתמשות בתקשורת סיב אופטי DDCS יכולות להתחבר דרך ערכת האופציה ABB RDCO-03C (64606964) – לשמירת ההשקעה במערכת DCS הקיימת תוך שדרוג שכבת המנוע.
שאלות נפוצות להנחיות שדרוג
שאלה 1: האם ה-ACS880-01-430A-3 יכול להשתמש באותו חיווט בקרה כמו ה-ACS800 הקיים שלי?
ברוב המקרים, כן. ל-ACS880 יש פריסת בלוק טרמינלים דומה לכניסות ויציאות אנלוגיות ודיגיטליות. עם זאת, רמות מתח האותות ומיפוי הפרמטרים שונים – יש לעיין במדריך המיגרציה מ-ACS800 ל-ACS880 של ABB (מסמך 3AUA0000078093) ולוודא כל ערוץ I/O לפני הפעלת המערכת. צוות התמיכה שלנו יכול לספק רשימת בדיקה לפני הפעלה לפי בקשה.
שאלה 2: האם אני צריך לתכנת מחדש את הממיר מאפס לאחר ההחלפה?
לא בהכרח. תוכנת Drive Composer Pro של ABB תומכת ביצוא פרמטרים מ-ACS800 וייבוא/המרה לפורמט ACS880. חלק מהפרמטרים דורשים התאמה ידנית עקב הבדלים בארכיטקטורת הקושחה. יש להקצות כ-4 שעות למיגרציה של הפרמטרים ובדיקות פונקציונליות בהתקנה טיפוסית.
שאלה 3: האם ה-ACS880-01-430A-3 יתאים בארון ה-ACS800 הקיים שלי?
ממדי מסגרת R של ACS880 שונים מ-ACS800 בחלק מהתצורות. יחידות לתלייה על הקיר כמו ACS880-01-430A-3 בדרך כלל דורשות לוח הרכבה חדש או מתאם. עומק הארון בדרך כלל מספיק, אך יש לוודא את נתיב זרימת האוויר לקירור – ACS880 דורש מרווחי אוורור בלתי חסומים למעלה ולמטה של לפחות 200 מ"מ.
שאלה 4: האם לוח הבקרה ACS-AP-W תואם לאחור עם קושחה ישנה של ACS880?
לוח ACS-AP-W תומך בגרסאות קושחה ACS880 2.x ומעלה. אם המנועים הקיימים שלכם פועלים עם קושחה מתחת לגרסה 2.0, מומלץ לעדכן את הקושחה לפני פריסת הלוח החדש בצי מעורב. צרו קשר לקבלת מטריצות תאימות קושחה.
שאלה 5: אילו מתאמי שדה תואמים ל-ACS880-01-430A-3?
חריץ האופציה של ACS880 מקבל מודולי מתאם FENA (EtherNet/IP / PROFINET), FPBA (PROFIBUS DP), FMBA (Modbus RTU), ו-FDNA (DeviceNet). מתאמי RPBA-01 PROFIBUS קיימים מיישומי ACS800 אינם תואמים ישירות – ה-FPBA-01 הוא התחליף המקורי ל-ACS880.
שאלה 6: איך להתמודד עם מגבלות מקום פיזי כאשר המנוע החדש מעט גדול יותר?
למקרים של התקנה צמודה, שקלו את תצורת ההרכבה על הקיר עם מסנן EMC חיצוני שהועבר לחלק לוח סמוך. מדריך ההנדסה של ABB ACS880 מספק שרטוטים ממדיים לכל גדלי מסגרת R. הצוות שלנו יכול לסייע באימות פריסת תלת-ממד להתקנות מורכבות.
אחריות ערבות
כל ABB ACS880-01-430A-3 המסופק על ידי Industrial Control Hub מכוסה באחריות של 12 חודשים מתאריך ההפעלה (או המסירה, המוקדם מביניהם). אחריות זו כוללת:
- פגמים בייצור בחומרים ובעבודת היד
- כשל במודול IGBT ושלב ההספק בתנאי הפעלה רגילים
- תקלות בלוח הבקרה ובקושחה שאינן נגרמות ממתח יתר חיצוני או שימוש שגוי
- משלוח יחידת החלפה חינמית תוך 5 ימי עסקים לאחר אבחון תקלה מאושר
- תמיכה טכנית מרחוק בדוא"ל ובטלפון לאורך תקופת האחריות
תביעות אחריות דורשות את מספר הזמנת הרכישה המקורית, תאריך ההתקנה ותיאור קצר של התקלה. ניתן לתאם בדיקה באתר במקרים של תקלות מורכבות או בעלות גבוהה. קיימות אפשרויות אחריות מורחבת (24 או 36 חודשים) – פנו לצוות המכירות שלנו לקבלת מחירים.
