Product Description
פתרון החלפה/שדרוג Siemens SQM10.16502 למפעיל סדרת SQM10: תוכנן למעבר חלק

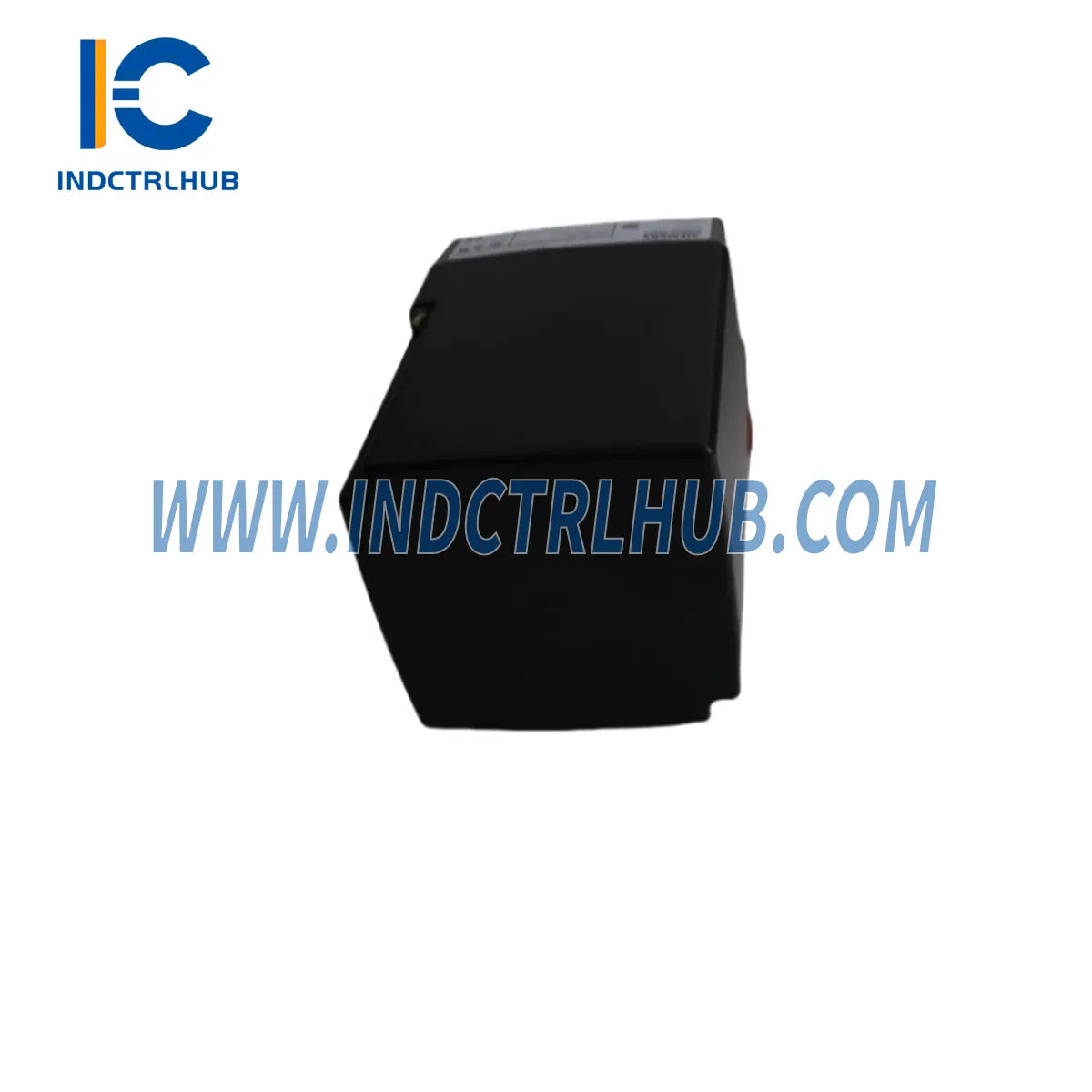

Siemens SQM10.16502 הוא מפעיל אלקטרומכני מדויק המיועד לניהול מבערים ובקרת בעירה. עם סיום חיי השירות של יחידות סדרת SQM10 הישנות, מתקנים מתמודדים עם סיכונים גוברים: השבתות בלתי מתוכננות, חוסר זמינות חלקי חילוף ולולאות בקרה לא תואמות. פתרון השדרוג הזה מספק דרך החלפה מאושרת ונטולת תקלות – תוך שמירה על טופולוגיית החיווט הקיימת שלך ומספק אמינות מודרנית ואחריות ל-12 חודשים.
תוכנן עבור מערכות HVAC, מבערים תעשייתיים וחימום תהליכים, ה-SQM10.16502 מספק מיקום זוויתי מדויק עם צריכת חשמל נמוכה. בין אם אתה מנהל חדר דוד יחיד או רשת בעירה מרובת אזורים, יחידה זו משתלבת ישירות בארכיטקטורות הבקר Siemens LMV ו-RWF הקיימות ללא צורך בעיצוב מחדש של הפאנל.
טבלת השוואת תאימות
| פרמטר | SQM10 ישן (דור קודם) | SQM10.16502 (נוכחי) |
|---|---|---|
| מומנט יציאה | 1.6 ניוטון-מטר | 1.6 ניוטון-מטר (ללא שינוי) |
| זווית סיבוב | 90° | 90° (ללא שינוי) |
| מתח אספקה | AC 220–240 וולט | AC 220–240 וולט (ללא שינוי) |
| אות בקרה | צעידה בשלוש נקודות | צעידה בשלוש נקודות (ללא שינוי) |
| מפסקים עזר | 2 (קבוע) | 2 (ניתן לכוונון) |
| דרגת הגנה | IP54 | IP54 |
| טביעת הרכבה | מתקן SQM סטנדרטי | תואם להתקנה ישירה עם ברגים |
| אחריות | פג תוקף / סוף חיים | 12 חודשים |
? כולל אחריות ל-12 חודשים ¡ª כל יחידות SQM10.16502 שנשלחות מ-Industrial Control Hub מגיעות עם אחריות מלאה ל-12 חודשים המכסה פגמים בייצור וכשל תפעולי בתנאי שימוש רגילים.
פתרונות שדרוג חלקים
בעת החלפת מפעיל SQM10 הישן שלך בSQM10.16502, מומלץ לבצע בדיקה מלאה של המערכת. הרכיבים הבאים של Siemens מתעדכנים בדרך כלל במקביל כדי להבטיח תאימות מלאה למערכת ולמנוע אי התאמות אותות או שגיאות תקשורת:
- ?? תקינות אספקת החשמל ¡ª ודא שספק הכוח של הפאנל שלך עומד במפרט. מודול ספק כוח SIEMENS 6ES7505-0RA00-0AB0 PS 60W מספק מתח יציב של 24 וולט DC למעגלי בקרת מפעילים ולמודולי קלט/פלט נלווים.
- ?? הפצת שדה ¡ª בעת שדרוג מערכות מבערים מרובי אזורים, מפזר שדה פעיל SIEMENS 6ES7157-0AG81-0XA0 AFD4 מבטיח הפצת אות נקייה בין מכשירי השדה ללא ירידת מתח.
- ?? לולאת משוב אנלוגית – משוב מיקום מה-SQM10.16502 משתלב בצורה חלקה עם מודול כניסות אנלוגיות SIEMENS 6ES7134-4GB50-0AB0 ET 200S לבקרה סגורה של תהליך הבעירה.
- ? בקרת פלט דיגיטלי – פקודות הפעלה/כיבוי של מפעילים נשלחות באופן אמין דרך מודול פלט דיגיטלי SIEMENS 6ES7132-6BF01-0BA0 ET 200SP, התומך במתגים של 8 ערוצים 24VDC/0.5A.
- ??? שכבת פלט בטיחותית – עבור יישומי מבערים עם דירוג SIL, יש לשלב עם מודול פלט דיגיטלי בטיחותי SIEMENS 6ES7136-6DC00-0CA0 F-DQ לשמירה על תאימות לבטיחות פונקציונלית לאחר השדרוג.
- ?? הרחבת כניסות/יציאות דיגיטליות – מרחיבים נקודות בקרה במהלך השדרוג? מודול כניסות/יציאות דיגיטליות SIEMENS 6ES7523-1BL00-0AA0 S7-1500 מספק קיבולת של 32DI/32DO לרצפים מורכבים עם מפעילים מרובים.
- ?? החלפת מודול אלקטרוני – מודולים אלקטרוניים ET 200S מתיישנים ויש לרענן אותם יחד עם שדרוגי המפעילים. מודול אלקטרוני SIEMENS 6ES7138-4DF11-0AB0 ET 200S הוא תחליף ישיר למודולי הכוח הישנים של ET 200S.
- ?? אינטגרציה עם DCS ישן – עבור מפעלים שמפעילים מערכות Teleperm M, מודול אספקת כוח SIEMENS 6DS1003-8BA (Teleperm M) מחבר בין ארכיטקטורת אספקת הכוח הישנה של DCS לדרישות המכשירים המודרניים בשטח.
שאלות נפוצות להנחיות שדרוג
- שאלה 1: האם ניתן להשתמש מחדש בחיווט הקיים כאשר מחליפים את ה-SQM10 הישן ב-SQM10.16502?
- כן. ה-SQM10.16502 שומר על אותה סכמת חיווט בקרה בשלושה שלבים כמו בגרסאות הקודמות של SQM10. הקצאות הטרמינלים (M, Y1, Y2) לא השתנו. ברוב ההתקנות אין צורך בחיווט מחדש – פשוט נתק את היחידה הישנה, הרכב את ה-SQM10.16502 על המתלה הקיים, וחבר מחדש את הטרמינלים.
- שאלה 2: האם ה-SQM10.16502 מתאים לאותו מתלה פיזי כמו יחידות SQM10 ישנות?
- כן. ה-SQM10.16502 משתמש בממשק ההרכבה הסטנדרטי של סדרת SQM. דפוס הברגים ומידות חיבור הציר תואמים לאחור, ומאפשרים החלפה ישירה ללא שינוי במתלה או לוחות מתאם.
- שאלה 3: כיצד לכייל מחדש את מיקומי המפסק המשני לאחר ההתקנה?
- ל-SQM10.16502 יש שני מפסקים משניים מתכווננים (לעומת קבועים ביחידות ישנות). לאחר ההרכבה, הפעל ידנית את המפעיל לנקודות ההפעלה הרצויות באמצעות כפתור ההפעלה הידני, ואז כוון את מיקומי הקמטים בהתאם. עיין במסמך Siemens A6V10068876 לפרוצדורת כיוון מפורטת.
- שאלה 4: האם ה-SQM10.16502 תואם לבקרי מבערים מסדרת Siemens LMV?
- כן. ה-SQM10.16502 תואם במלואו עם בקרי סדרת LMV27, LMV36, LMV37 ו-LMV52. אין צורך בשינויים בפרמטרים בבקר LMV בעת החלפה זהה של SQM10.
- שאלה 5: מהו זמן האספקה וכיצד היחידה נשלחת?
- זמן אספקה סטנדרטי הוא 3¨C7 ימי עסקים ליחידות במלאי. משלוח מהיר זמין. כל היחידות נבדקות בנפרד, ארוזות נגד סטטיקה ונשלחות עם תעודת התאמה וכרטיס אחריות ל-12 חודשים.
אחריות מובטחת
כל יחידת Siemens SQM10.16502 המסופקת על ידי Industrial Control Hub מכוסה באחריות מקיפה ל-12 חודשים מתאריך המשלוח. אחריות זו כוללת:
- ? פגמים בייצור בחומרים ובעבודת היד
- ? כשל תפעולי בתנאי עומס ומתח מדורגים
- ? תקלה במפסק המשני בטווח ההתאמה המוגדר
- ? כשל במנוע ובמערכת ההילוכים במחזור עבודה רגיל
החרגות מהאחריות: נזק פיזי כתוצאה מהתקנה לא נכונה, הפעלה מחוץ למתח/מומנט מדורג, פירוק לא מורשה, או קורוזיה מסביבות שאינן בדרגת IP54.
תהליך תביעה: פנה לצוות הטכני שלנו בכתובת [email protected] עם מספר ההזמנה ותיאור התקלה. יחידות חלופיות נשלחות תוך 5 ימי עסקים לאחר אישור התביעה. תוויות משלוח להחזרה ניתנות ללא עלות לתביעות אחריות תקפות.
