Product Description

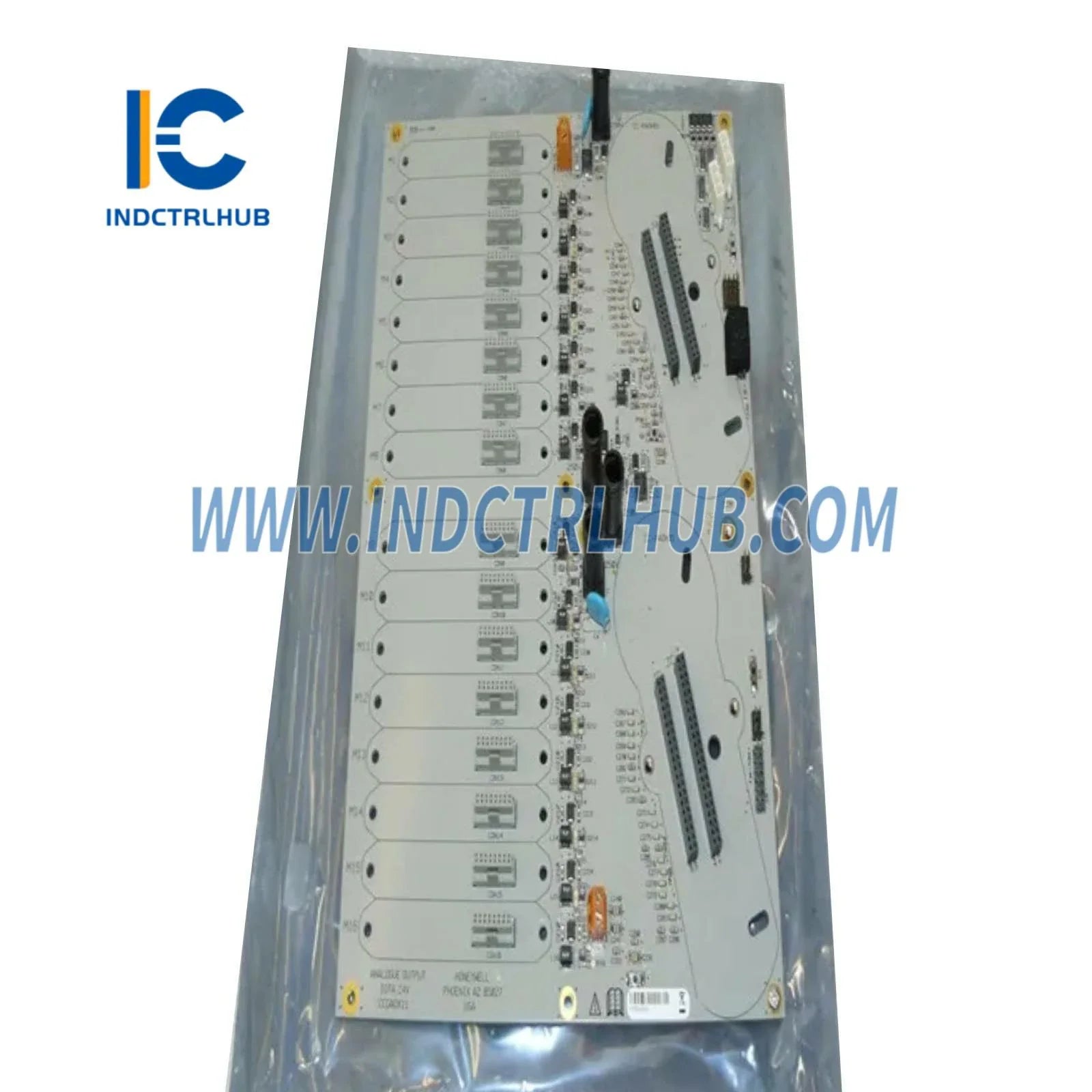

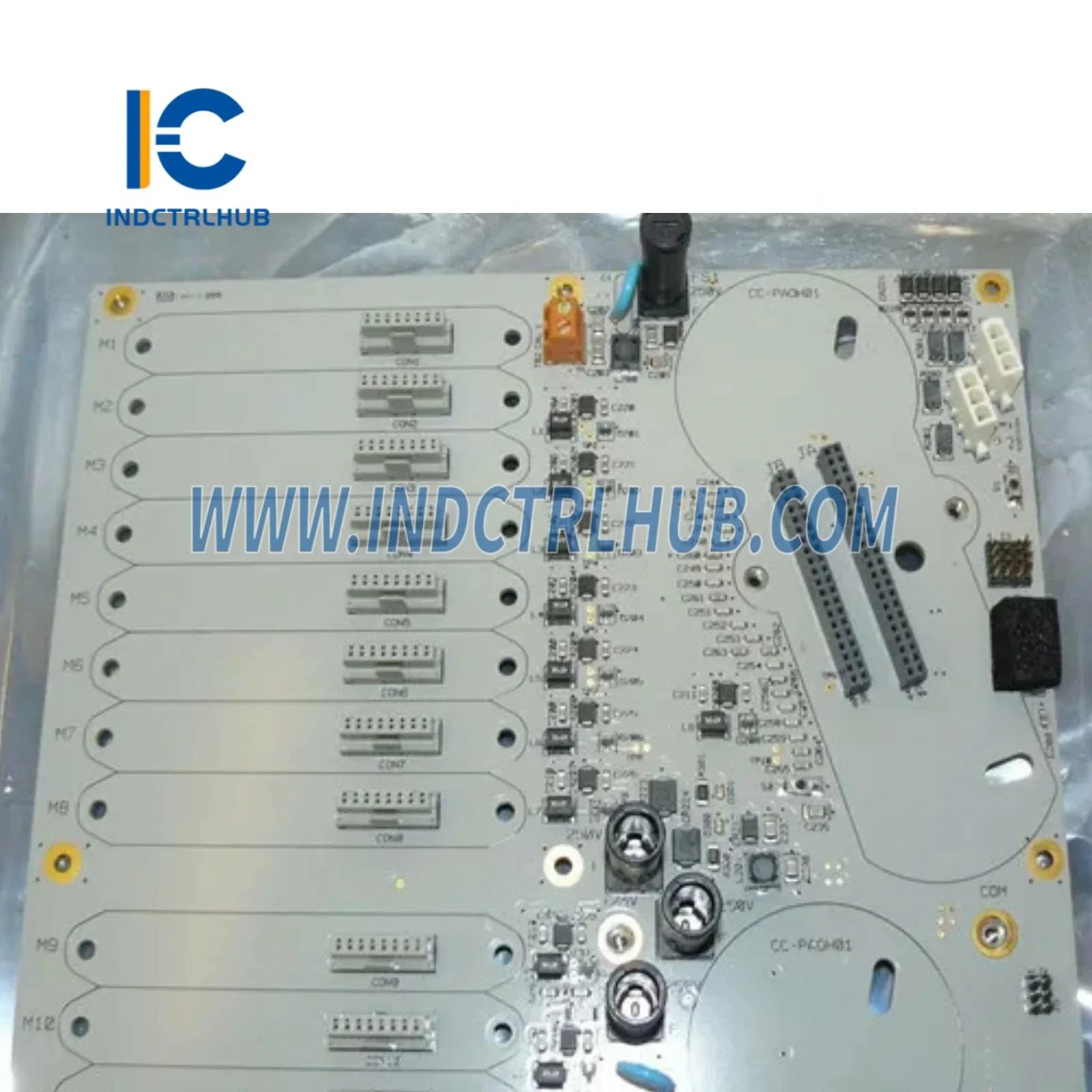

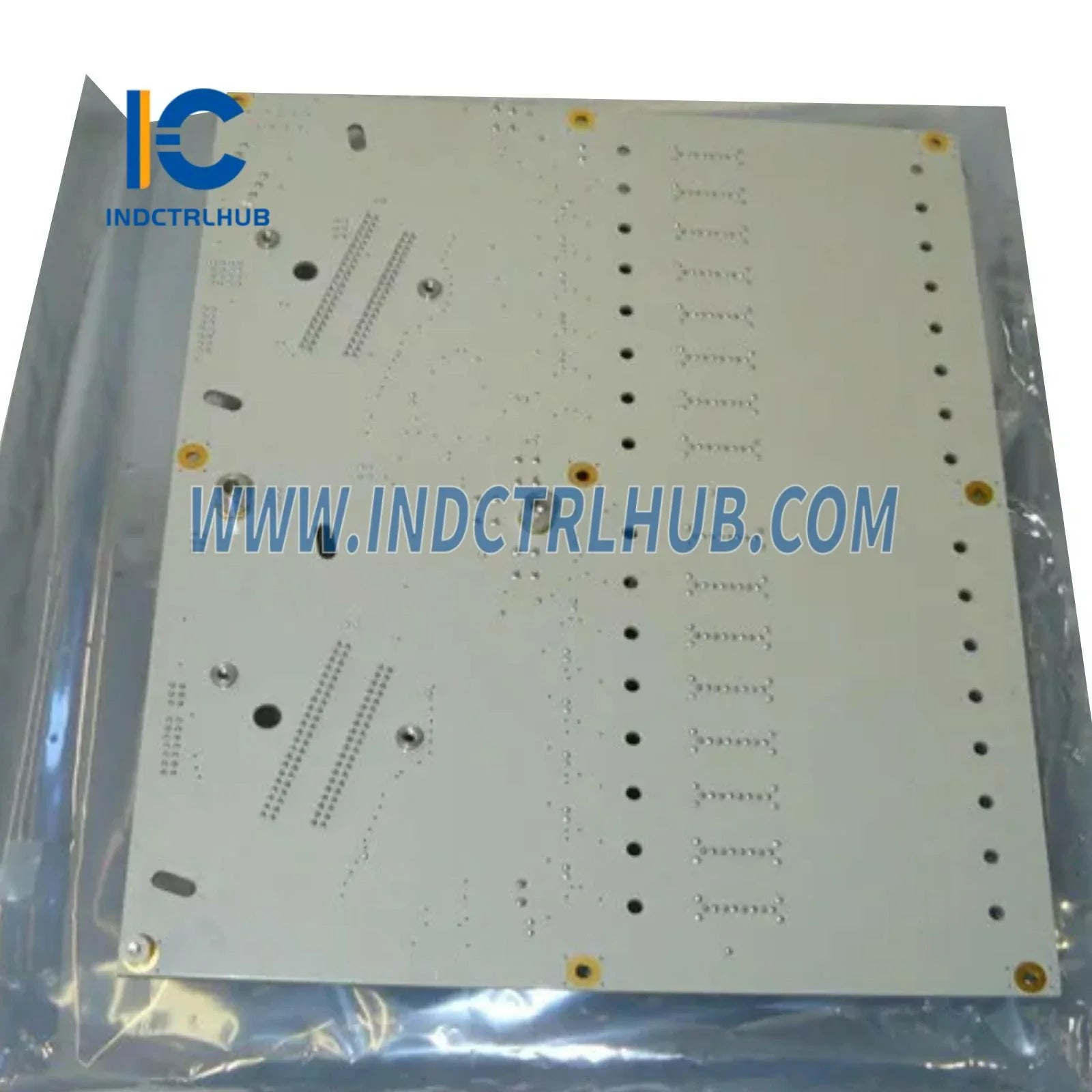

מודול פלט אנלוגי מופעל HART של Honeywell CC-GAOX11 (בקרת תהליך תעשייתית)
ה-CC-GAOX11 מייצג את מחויבותה של Honeywell לשידור אותות אנלוגיים מדויקים בסביבות תעשייתיות תובעניות. מהונדס לשילוב חלק עם מערכות בקרה מבוזרות, מודול זה המופעל ב-HART ממיר אותות בקרה דיגיטליים לפלטים אנלוגיים סטנדרטיים 4-20mA, ומאפשר תקשורת אמינה עם מכשירי שדה, מיקומי שסתומים ומפעילים במתקני נפט וגז, עיבוד כימי וייצור חשמל.
יכולות ליבה ויתרונות טכניים
- אינטגרציה עם פרוטוקול HART: תקשורת דיגיטלית דו-כיוונית המוטמעת על אות אנלוגי 4-20mA מאפשרת אבחון בזמן אמת, קונפיגורציה וכיול ללא הפרעה ללולאות בקרת התהליך
- המרת אותות ברזולוציה גבוהה: המרת D/A ברזולוציה של 16 ביט מבטיחה דיוק של ±0.1% לאורך כל טווח הפעולה, קריטי לסבילות תהליכים הדוקה בייצור תרופות וסמיקונדקטורים
- בידוד גלווני: בידוד של 1500V בין ערוצים ובין ערוץ לאוטובוס מגן מפני לולאות אדמה ורעשים חשמליים בסביבות אלקטרומגנטיות קשות
- עיצוב להחלפה חמה: ניתן להחלפה בשטח ללא כיבוי המערכת, מה שממזער זמני השבתה במהלך מחזורי תחזוקה ותיקונים דחופים
- טווח טמפרטורות רחב: דירוג סביבתי של -40°C עד +70°C תומך בהתקנה בתיבות ללא בקרה אקלימית ובתיבות חיבור חיצוניות
- נורות לד אבחון: ניטור מצב בזמן אמת של חשמל, תקשורת ותנאי תקלה מזרז פתרון תקלות
תסריטי יישום תעשייתיים
מיקום שסתומי בקרה במזקקה: ביחידות זיקוק נפט גולמי, ה-CC-GAOX11 מפעיל שסתומי בקרה פניאומטיים המווסתים טמפרטורה ולחץ בשלבי הפרדה מרובים. אבחון HART מאפשר תחזוקה מונעת על ידי ניטור סטיות בתנועת השסתום וזמני תגובה של המפעיל.
הזרמת מנות בכור כימי: פלטים אנלוגיים מדויקים שולטות במשאבות מדידה המוסיפות קטליזטורים ומגיבים לבור הכימי. הדיוק של המודול מבטיח עקביות במתכון בעוד שתקשורת HART מתעדת פרמטרים של ההזרמה לצורך עמידה ברגולציה (FDA 21 CFR Part 11).
בקרת הזנת מים לדוד בתחנת כוח: מנהל את זרימת המים לדודי הקיטור על ידי ויסות שסתומים מבוקרים בהתבסס על רמת התוף וביקוש הקיטור. הגנת בידוד מונעת תקלות חשמליות מלהתפשט במערכת הבקרה בעת פגיעות ברק או כשלים במתגים.
כיוונון pH בטיפול במים: מווסת משאבות הזרמת כימיקלים במתקני טיפול במים עירוניים, ושומר על pH בטווח ±0.2 יחידות. נתוני מגמת HART תומכים באופטימיזציה של צריכת כימיקלים וזיהוי מוקדם של סטייה בחיישן.
בקרת דרייב תדר משתנה למיזוג אוויר (HVAC): מספק נקודות הגדרה 4-20mA לדרייבים המפעילים מדחסי צ'ילר ומאווררי מגדל קירור במתקנים מסחריים גדולים, ומאפשר ויסות קיבולת חסכוני באנרגיה בהתבסס על פרופילי עומס הבניין.
מפרט טכני ומדריך בחירה
| פרמטר | מפרט |
|---|---|
| מספר דגם | CC-GAOX11 |
| ערוצי פלט | פלט אנלוגי יחיד |
| אות פלט | 4-20mA (תואם HART) |
| רזולוציה | 16 ביט (0.0015% מהטווח) |
| דיוק | ±0.1% מהטווח המלא |
| התנגדות עומס | מקסימום 0-750Ω |
| קצב עדכון | 100ms טיפוסי |
| מתח בידוד | 1500V DC בין ערוץ לאוטובוס |
| טמפרטורת הפעלה | -40°C עד +70°C |
| צריכת חשמל | מקסימום 2.5W מהבקפליין |
| תאימות HART | פרוטוקול HART 7.x |
| אישורים | UL, CE, ATEX אזור 2, IECEx |
| MTBF | >150,000 שעות (MIL-HDBK-217F) |
קריטריוני בחירה: בחר ב-CC-GAOX11 כאשר היישום שלך דורש אבחון HART לתוכניות תחזוקה מונעת. עבור פלט 4-20mA בסיסי ללא HART, שקול את Honeywell 51304260-200 Analog Input Module לתפקוד קלט משלים. בעת בניית תת-מערכות קלט/פלט שלמות, שלב עם Honeywell 51303979-400 I/O Processor Board לרכישת נתונים מרכזית.
פונקציונליות מורחבת ואינטגרציית מערכת
ה-CC-GAOX11 משתלב בצורה חלקה עם Honeywell Experion PKS, TDC 3000 ופלטפורמות DCS של צד שלישי דרך ארכיטקטורות בקפליין סטנדרטיות בתעשייה. תקשורת HART מאפשרת קונפיגורציה מרחוק באמצעות מכשירי תקשורת ניידים או תוכנת ניהול נכסים (AMS, PACTware), ומבטלת את הצורך בגישה פיזית למודולים המותקנים בשטח.
ליישומים רב-ערוציים, פרוס לצד Honeywell 51304084-175 TDC 3000 Control Board ליצירת צמתים מבוזרים של קלט/פלט התומכים ב-32+ נקודות אנלוגיות. בעת חיבור למכשירי 4-20mA ישנים ללא HART, המודול פועל במצב אנלוגי סטנדרטי תוך שמירה על יכולות אבחון מלאות בצד הבקפליין.
משתמשים מתקדמים מנצלים את מצב ה-multidrop של HART לחיבור עד 15 מכשירי שדה על זוג חוטים אחד, מה שמפחית עלויות התקנה ביישומים כמו ניטור רמת מאגרי נוזלים. ספק הכוח המובנה של המודול ללולאה (24V DC, 30mA) מבטל את הצורך בהפצת כוח חיצונית במעגלי משדרים דו-חוטיים.
משלוח, אחריות ותמיכה טכנית
זמן אספקה: יחידות במלאי נשלחות תוך 1-2 ימי עסקים באמצעות DHL/FedEx. קונפיגורציות מותאמות אישית (טווחי כיול מיוחדים, דירוגי טמפרטורה מורחבים) דורשות זמן ייצור של 2-3 שבועות.
אחריות: כל מודולי CC-GAOX11 כוללים אחריות מקיפה ל-12 חודשים המכסה פגמים בייצור וכשלים ברכיבים. שירות האחריות כולל החלפה מראש כדי למזער השבתת תהליך—פשוט פנו לצוות הטכני שלנו לקבלת אישור RMA.
תמיכה טכנית: מהנדסי היישומים שלנו מספקים ייעוץ לפני מכירה בנושאי ארכיטקטורת מערכת, חישובי לולאה ועיצוב רשת HART. תמיכה לאחר מכירה כוללת סיוע בקונפיגורציה, הדרכה לפתרון תקלות ועדכוני קושחה. גישה למדריכי התקנה מפורטים, שרטוטי CAD (DWG/DXF) וקבצי HART DD זמינה לפי בקשה.
שירותי כיול: כיול מוסמך במפעל עם ציוד בדיקה הניתן למעקב ל-NIST זמין ליישומים הדורשים דיוק מתועד (פרמצבטיקה, תעופה). תעודות כיול כוללות נתוני מצב ראשוני/סופי וניתוח אי-ודאות.
שאלות נפוצות
ש: האם ה-CC-GAOX11 יכול להפעיל לולאות 4-20mA עם התנגדות עומס העולה על 750Ω?
ת: לא, מתח ההתאמה הפנימי של המודול מגביל את ההתנגדות המקסימלית של הלולאה ל-750Ω. ללולאות עם התנגדות גבוהה יותר (כבלים ארוכים, מספר מכשירים בטור), יש להשתמש במבודד מופעל לולאה חיצוני או לשקול את Honeywell 51303932-478 TDC 3000 Logic Module עם יכולת נהיגה משופרת לפלט.
ש: האם התקשורת ב-HART תואמת לתוכנות ניהול נכסים Emerson AMS או Siemens PDM?
ת: כן, ה-CC-GAOX11 תומך בפקודות HART אוניברסליות (פקודות 0-20) המוכרות על ידי כל פלטפורמות ניהול נכסים התואמות ל-HART. פרמטרים ספציפיים למכשיר דורשים את קובץ ה-HART DD של Honeywell, הזמין להורדה מפורטל התיעוד הטכני שלנו.
ש: מה ההבדל בין CC-GAOX11 לבין מודולי פלט אנלוגיים סטנדרטיים ללא HART?
א: יכולת HART מוסיפה תקשורת דיגיטלית דו-כיוונית לאבחון, כיול ותצורה ללא הפרעה לאות הבקרה 4-20mA. מודולים ללא HART כמו כרטיס בקרה מתקדם Honeywell 51303932-476 מציעים עלות נמוכה יותר אך חסרים תכונות אבחון מרחוק הקריטיות לתוכניות תחזוקה חזויות.
שאלה: האם ניתן להשתמש במודול זה במערכות אינסטרומנטציה בטיחותיות מדורגות SIL?
א: ה-CC-GAOX11 מתאים ללולאות בקרה שאינן בטיחותיות. עבור יישומי SIL 2/3 (מערכות כיבוי חירום, גילוי אש וגז), יש לציין מודולי I/O מוסמכי SIL עם שיעורי כשל מתועדים ומדריכי בטיחות. התייעץ עם מומחי מערכות הבטיחות שלנו לאלטרנטיבות תואמות.
ש: איך אני מגדיר את טווח הפלט של המודול (למשל, 0-20mA לעומת 4-20mA)?
א: תצורת טווח הפלט מתבצעת באמצעות פקודות HART בעזרת קומוניקטור נייד או דרך תוכנת תצורת DCS. המודול תומך בטווחים 4-20mA (אפס חי) ו-0-20mA, עם רמות אזעקה ניתנות לתכנות לזיהוי ניתוק חוט.
שאלה: איזו תחזוקה נדרשת לאמינות לטווח ארוך?
א: ה-CC-GAOX11 הוא מכשיר מצב מוצק הדורש תחזוקה מינימלית. מומלץ לבצע אימות כיול שנתי עבור לולאות בקרה קריטיות. בדוק את חיבורי בלוק הטרמינלים רבעונית לנזקי קורוזיה או רפיון, במיוחד בסביבות עם רטט גבוה. עבור מערכות המשולבות עם כרטיס בקרה מעבד Honeywell 51304337-150, תאם חלונות תחזוקה כדי למנוע החלפת מודולים בו זמנית.
רכיבי מערכת קשורים
בנה מערכת בקרה מלאה של Honeywell על ידי שילוב ה-CC-GAOX11 עם מודולים משלימים: מודול ממשק סידורי Honeywell 51303979-500 לאינטגרציה עם Modbus/RS-485, כרטיס ממשק Honeywell 51304084-100 לתקשורת בין בקר ל-I/O, ו-כרטיס מעבד Honeywell 51301880-100 TDC 3000 לאלגוריתמים מתקדמים של בקרה. לחיבוריות רשת, מודול תקשורת Honeywell 51203330-300 מספק שערי Ethernet/IP ו-Modbus TCP.
