Product Description
پراب نزدیکی Bently Nevada 330980 NSv
پراب نزدیکی NSv (سرعت سری بعدی) ۸ میلیمتری نسل بعدی که برای اندازهگیری ارتعاش و موقعیت با عملکرد بالا طراحی شده است. Bently Nevada 330980-71-00 فناوری پیشرفته حسگر جریان گردابی را با پایداری دمایی بهبود یافته و پاسخ فرکانسی گستردهتر برای کاربردهای چرخشی پرتقاضا ترکیب میکند.
📋 مشخصات پراب NSv
شماره قطعه: 330980-71-00
نوع پراب: پراب نزدیکی جریان گردابی NSv ۸ میلیمتری
سری محصول: سیستم نزدیکی 330980 NSv
قطر پراب: ۸ میلیمتر (۰.۳۱۵ اینچ)
نوع رزوه: 5/16-24 UNF یا M10 x 1.0
طراحی نوک فعال: عنصر حسگر NSv بهبود یافته
نوع کابل: کابل کواکسیال کمنویز یکپارچه
پاسخ فرکانسی: از DC تا ۲۵ کیلوهرتز (کاهش ۳ دسیبل) پهنای باند گسترده
دمای کاری: نوک پراب از -۴۰ درجه سانتیگراد تا +۱۵۰ درجه سانتیگراد
جنس هدف: فلزات هادی آهنی و غیرآهنی
دامنه خطی: ۵۰ میل (۱.۲۷ میلیمتر) دامنه گسترده
حساسیت: ۲۰۰ میلیولت بر میل (۷.۸۷ میلیولت بر میکرومتر) اسمی
ضریب دما: کمتر از ۰.۵٪ به ازای هر ۱۰۰ درجه سانتیگراد پایداری بهبود یافته
انطباق: API 670 ویرایش پنجم، CE، RoHS
🚀 پیشرفت فناوری NSv
پراب NSv (سرعت سری بعدی) نمایانگر آخرین پیشرفت Bently Nevada در فناوری حسگر نزدیکی است. در مقایسه با پرابهای سری ۳۳۰۹۰۰ استاندارد، طراحی NSv پایداری دمایی برتر، پاسخ فرکانسی گسترده تا ۲۵ کیلوهرتز و خطی بودن بهبود یافته در دامنه اندازهگیری وسیعتر را ارائه میدهد.
طراحی بهبود یافته عنصر حسگر، رانش ناشی از دما را تا ۶۰٪ نسبت به نسلهای قبلی کاهش میدهد و دقت کالیبراسیون را در محیطهای حرارتی شدید از -۴۰ درجه سانتیگراد تا +۱۵۰ درجه سانتیگراد حفظ میکند. این پایداری حرارتی برای کاربردهای دمای بالا مانند توربینهای بخار، توربینهای گازی و ماشینآلات فرآیندی داغ که پرابهای معمولی دچار رانش قابل توجه میشوند، حیاتی است.
🎯 کاربردهای پیشرفته نظارت
ماشینآلات با سرعت بالا: پهنای باند گسترده ۲۵ کیلوهرتز اجزای ارتعاش فرکانس بالا در توربومکانیکهایی که بالای ۱۰,۰۰۰ دور در دقیقه کار میکنند را ثبت میکند. فرکانسهای عبور پره، هارمونیکهای مش چرخدنده و فرکانسهای نقص یاتاقان که فراتر از توان پرابهای استاندارد ۱۰ کیلوهرتز هستند را شناسایی کنید.
محیطهای دمای بالا: در یاتاقانهای توربین بخار، کاربردهای توربین گازی و تجهیزات فرآیندی داغ که دمای نوک پراب بیش از ۱۲۰ درجه سانتیگراد است، استفاده کنید. پایداری دمایی بهبود یافته NSv دقت اندازهگیری را در جایی که پرابهای استاندارد از کالیبراسیون خارج میشوند، حفظ میکند.
اندازهگیری دقیق موقعیت: دامنه خطی ۵۰ میل گسترده و خطی بودن بهبود یافته امکان ردیابی دقیق موقعیت برای نظارت بر رانش، انبساط تفاضلی و اندازهگیری فاصله را فراهم میکند که نیازمند وضوح در سطح میکرون در دامنههای جابجایی وسیعتر است.
حفاظت از ماشینآلات حیاتی: روی تجهیزات حیاتی نصب کنید که قابلیت اطمینان اندازهگیری مستقیماً بر ایمنی و در دسترس بودن تأثیر میگذارد. طراحی مقاوم و مشخصات بهبود یافته NSv بالاترین سطح اطمینان را برای انطباق با API 670 ویرایش پنجم فراهم میکند.
⚙️ مزایای عملکرد
✓ پهنای باند گسترده: از DC تا ۲۵ کیلوهرتز دینامیکهای فرکانس بالا ماشینآلات را ثبت میکند
✓ پایداری دمایی برتر: کمتر از ۰.۵٪ رانش به ازای هر تغییر ۱۰۰ درجه سانتیگراد
✓ دامنه خطی وسیعتر: ۵۰ میل قابلیت اندازهگیری گستردهتر را فراهم میکند
✓ دوام بهبود یافته: عملکرد مداوم از -۴۰ درجه تا +۱۵۰ درجه سانتیگراد
✓ API 670 ویرایش پنجم: مطابق با آخرین استانداردهای حفاظت ماشینآلات
💼 سازگاری سیستم

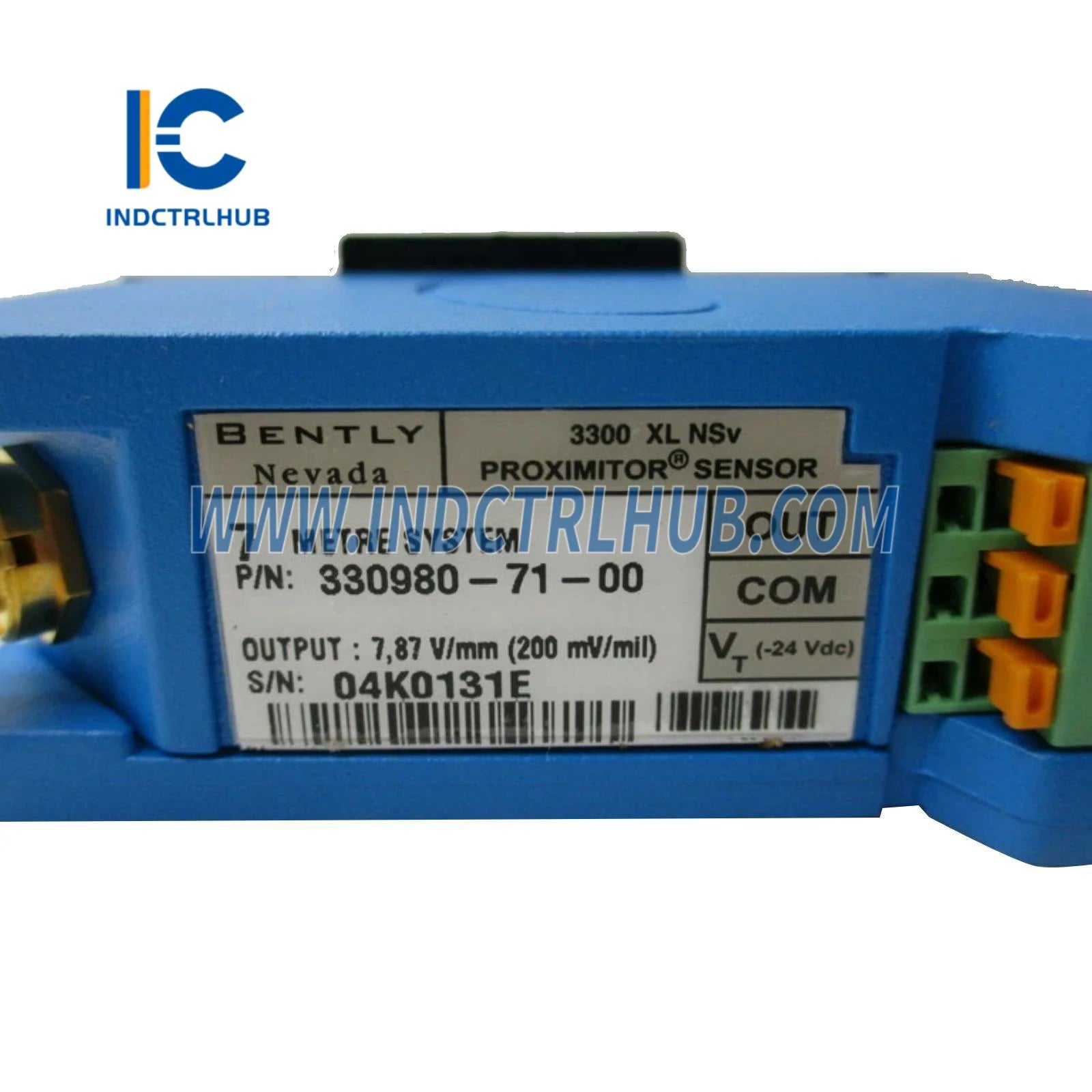

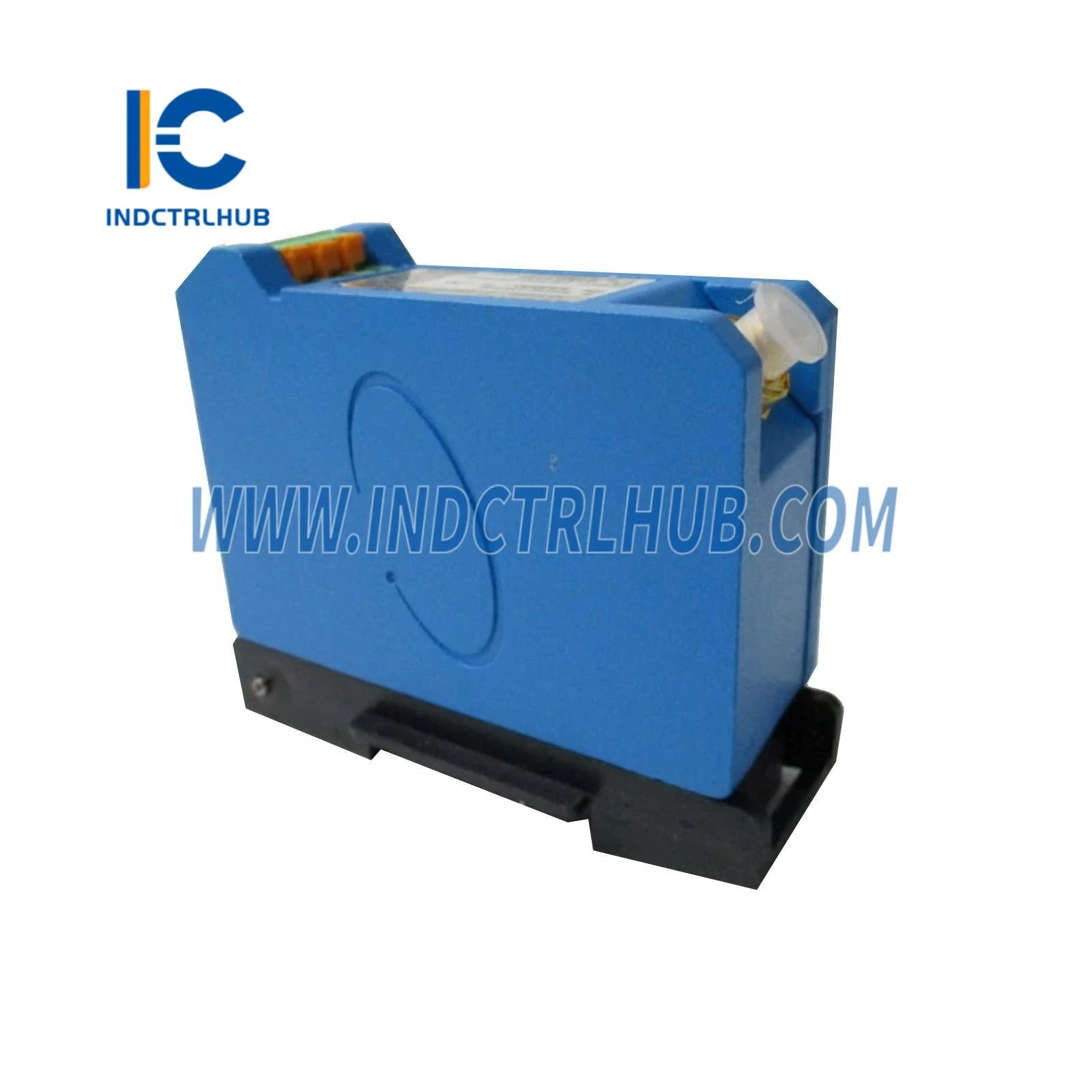

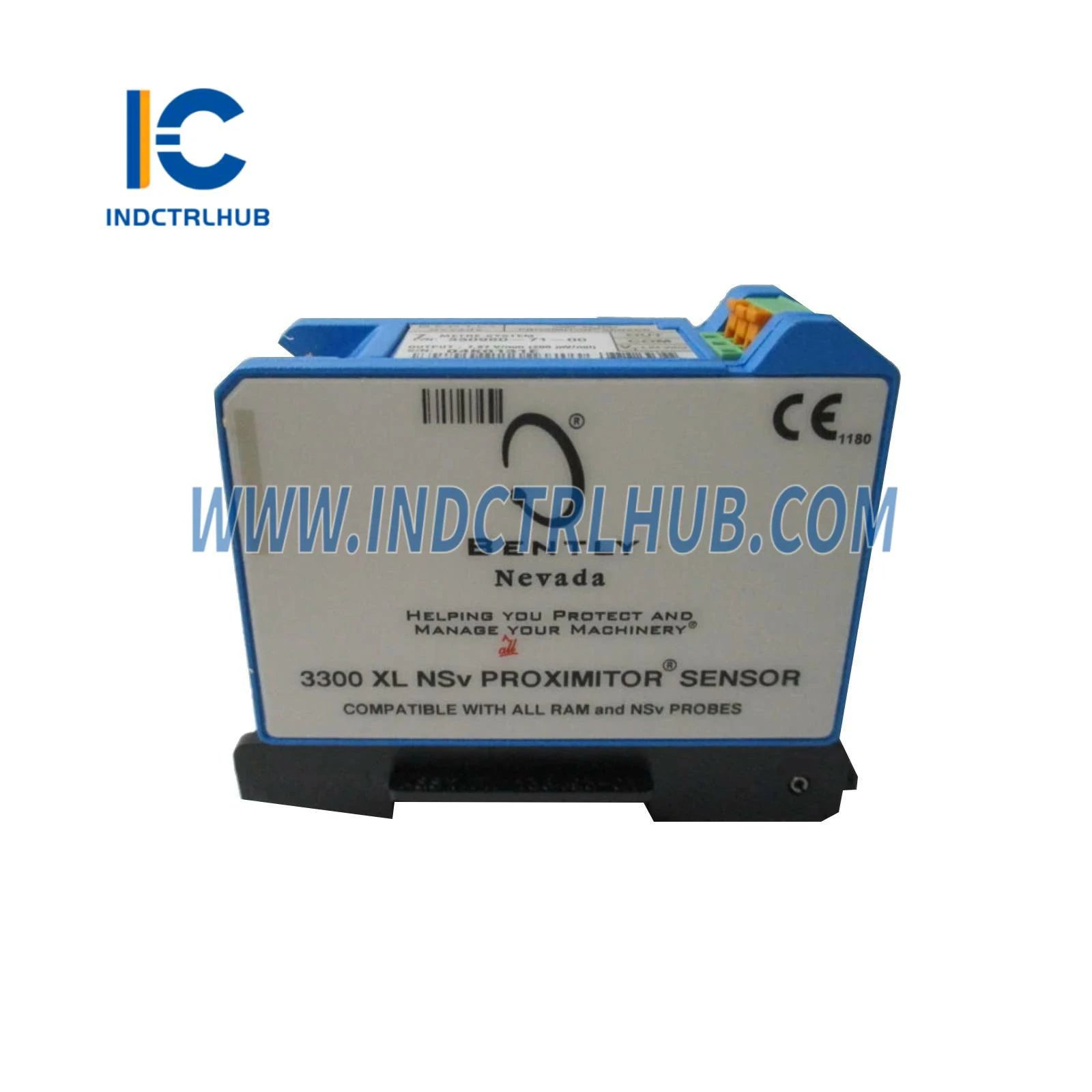

پراب 330980 NSv به ماژولها و سیستمهای نظارتی سری ۳۵۰۰ Bently Nevada متصل میشود. این پراب با پروکسیمیتورهای ۳۳۰۰ XL سازگار است اما عملکرد بهینه را زمانی ارائه میدهد که با الکترونیک سری ۳۵۰۰ جفت شود که به طور کامل از پهنای باند گسترده و مشخصات بهبود یافته بهره میبرد.
سیستم اندازهگیری کامل—پراب NSv، کابل افزایشی (در صورت استفاده) و پروکسیمیتور—به صورت کارخانهای به عنوان یک مجموعه هماهنگ با گواهیهای کالیبراسیون قابل ردیابی به NIST کالیبره شده است. دادههای کالیبراسیون سیستم شامل حساسیت، خطی بودن و ضرایب دما مخصوص هر مجموعه قطعات با شماره سریال است.
🔧 الزامات نصب
نصب پراب NSv مطابق با روشهای استاندارد پراب نزدیکی انجام میشود با ملاحظات اضافی برای کاربردهای با عملکرد بالا. پراب را به صورت عمود بر سطح هدف نصب کنید به طوری که نوک در دامنه خطی قرار گیرد (معمولاً ۴۰ تا ۹۰ میل از هدف). از اندازهگیری دقیق ولتاژ گپ برای تأیید فاصله نصب صحیح استفاده کنید.
الزامات سطح هدف برای کاربردهای NSv سختگیرانهتر است: پرداخت سطح باید ۳۲ میکرون اینچ (۰.۸ میکرومتر) Ra یا بهتر باشد، با حداقل مساحت هدف سه برابر قطر پراب. از نصب نزدیک به شیارهای کلید، ویژگیهای کوپلینگ یا ناپیوستگیهای سطح که میتوانند خطاهای اندازهگیری در فرکانسهای بالا ایجاد کنند، خودداری کنید.
🏭 مقاومت محیطی
بدنه استیل ضدزنگ پراب NSv و ساختار کاملاً مهر و موم شده آن حفاظت محیطی استثنایی فراهم میکند. درجه حرارت بهبود یافته امکان نصب در مکانهایی را میدهد که پرابهای استاندارد قادر به کار نیستند و پوشش نظارتی را به نقاط اندازهگیری قبلاً غیرقابل دسترس روی ماشینآلات دمای بالا گسترش میدهد.
📦 تحویل کامل
یک عدد پراب نزدیکی Bently Nevada 330980-71-00 NSv با کابل یکپارچه، سختافزار نصب (مهرههای قفل و واشرهای قفل)، دستورالعمل نصب و گواهی کالیبراسیون جداگانه با دادههای قابل ردیابی به NIST شامل حساسیت، خطی بودن و ضرایب دما.
وضعیت محصول: کاملاً نو، کارخانهای مهر و موم شده با ضمانت کامل سازنده و دسترسی به شبکه پشتیبانی فنی جهانی Bently Nevada.
