Product Description

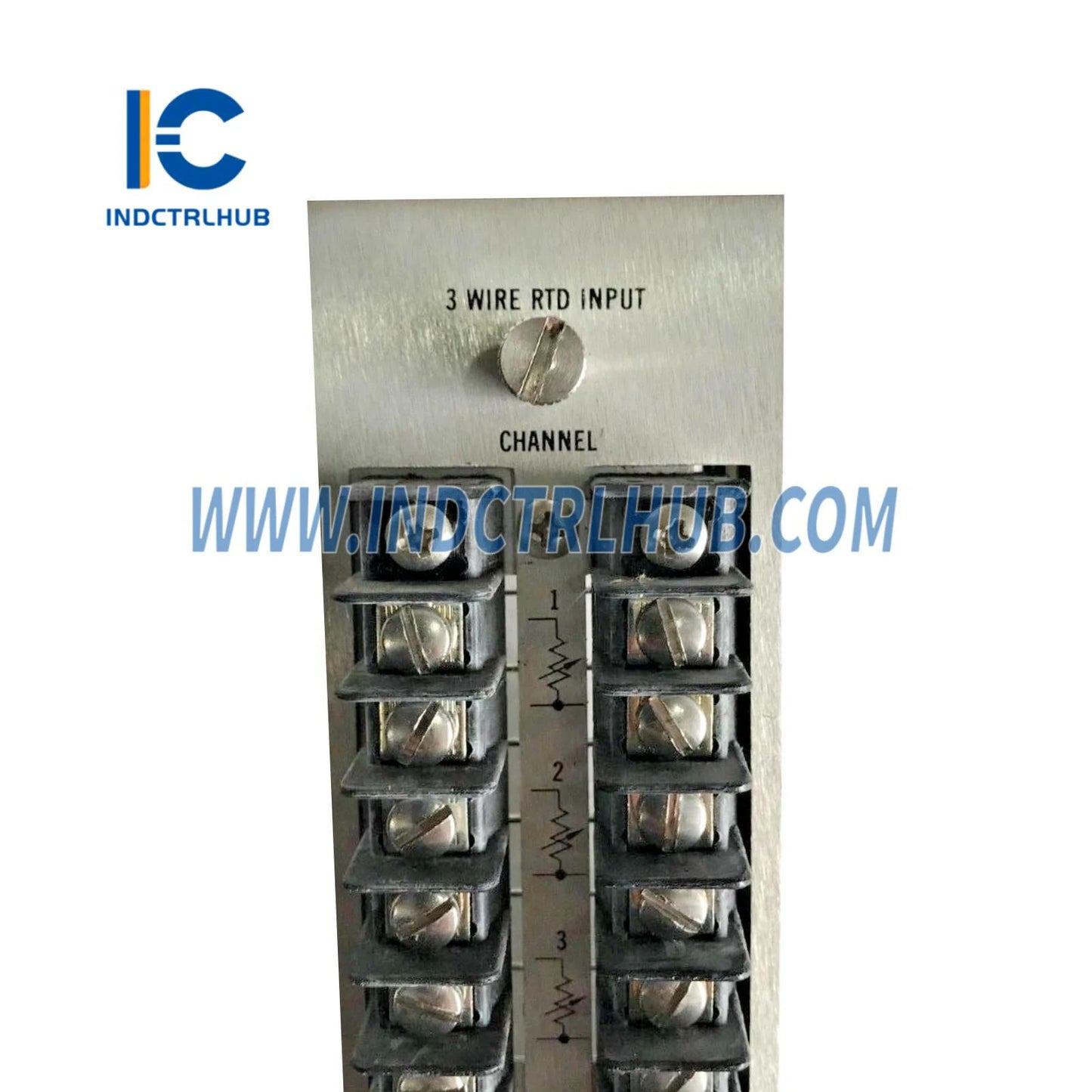

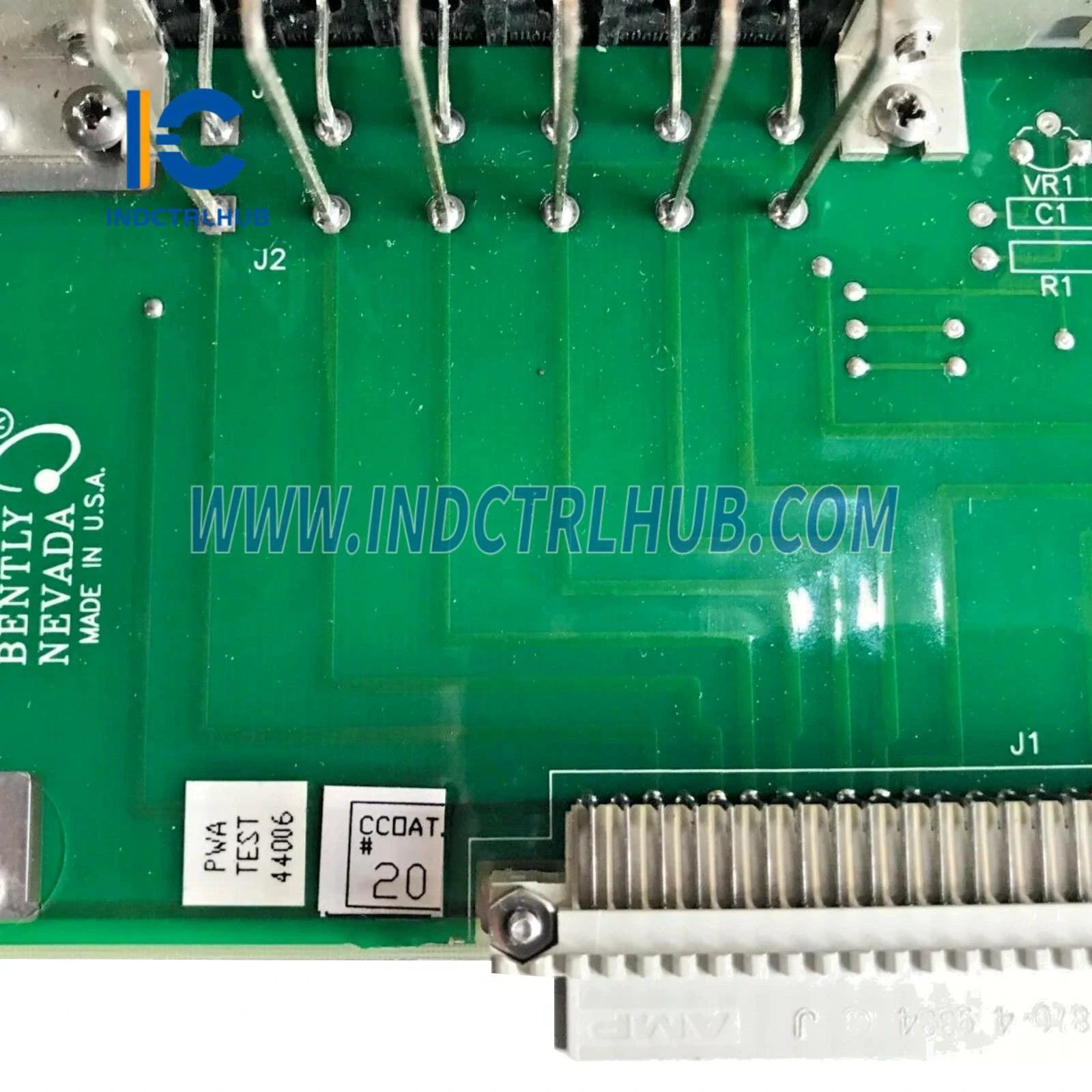

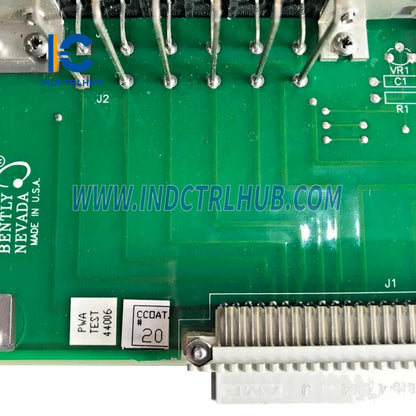

ماژول ورودی RTD سه سیمه بنتلی نوادا 82368-01
ماژول ورودی RTD سه سیمه دقیق از پلتفرم نظارت دمای سری 3300/35 بنتلی نوادا. 82368-01 سیگنال مقاومت دمایی دقیق را با جبران مقاومت سیم ارائه میدهد که امکان اندازهگیری قابل اعتماد دمای یاتاقان و فرآیند را در سیستمهای حفاظت و پایش وضعیت ماشینآلات صنعتی فراهم میکند.
🌡️ مشخصات ماژول ورودی RTD
شماره قطعه: 82368-01
نوع ماژول: ماژول ورودی RTD سه سیمه
سازگاری سیستم: مانیتورهای دمای سری 3300 و 3500
نوع RTD: پلاتین 100Ω (Pt100)، آلفا 0.00385
روش اتصال: پیکربندی سه سیمه با جبران سیم
دامنه دما: -200°C تا +850°C (بسته به سنسور)
دقت: ±0.5°C در 0°C (شامل سنسور)
وضوح: 0.1°C
جبران مقاومت سیم: تا 20Ω برای هر سیم
جریان تحریک: منبع جریان ثابت 1mA
سیگنال خروجی: سیگنال دمای خطی شده برای مانیتور
خودتشخیص: تشخیص مدار باز و اتصال کوتاه
ورودی برق: از مانیتور 3300/35 یا منبع تغذیه رک
دمای کاری: محیط -30°C تا +65°C
نصب: نصب روی ریل DIN یا پنل
رتبه حفاظتی: استاندارد IP20
گواهینامهها: UL، CE، CSA، RoHS
🎯 روش اندازهگیری RTD سه سیمه
سنسورهای دمای RTD تغییرات مقاومتی متناسب با دما نشان میدهند، اما کابلهای بلند مقاومت سیم را افزایش میدهند که باعث خطا در اندازهگیری میشود. پیکربندی سه سیمه 82368-01 این مشکل را با استفاده از سیم مرجع برای اندازهگیری و جبران مقاومت سیم حل میکند و خوانش دمای دقیق را بدون توجه به طول کابل تا 100 فوت تضمین میکند.
جریان تحریک ثابت ماژول (1mA) اثرات خودگرمایی در عنصر RTD را به حداقل میرساند و در عین حال قدرت سیگنال کافی برای اندازهگیری دقیق فراهم میکند. مدار خطیسازی مقاومت-دمای غیرخطی RTD را به سیگنال خروجی خطی تبدیل میکند که نمایش دما و تنظیم آستانه هشدار در سیستمهای پایش را ساده میسازد.
🏭 کاربردهای صنعتی اندازهگیری دما
پایش دمای یاتاقان: نصب روی یاتاقانهای ژورنال، یاتاقانهای تراست و یاتاقانهای غلتشی در توربینها، کمپرسورها، موتورها و پمپها. نصب RTDهای Pt100 در محفظههای یاتاقان با سختافزار نصب فنری برای تماس حرارتی یکنواخت. اتصال سه سیمه جبران مقاومت کابل از محل یاتاقان تا اتاق کنترل را انجام میدهد و دقت ±0.5°C را در کابلهای 100 فوتی حفظ میکند. هشدارهای Alert در 80°C و هشدارهای Danger در 95°C طبق دستورالعملهای حفاظت ماشینآلات API 670 تنظیم میشوند.
نظارت دمای سیمپیچی موتور: پایش دمای سیمپیچی استاتور در موتورهای بزرگ (>500 اسب بخار) که RTDهای تعبیه شده افزایش دما ناشی از بارگذاری بیش از حد، خرابی خنککننده یا تخریب عایق را تشخیص میدهند. دامنه -200°C تا +850°C ماژول شرایط شروع سرد و سناریوهای هشدار دمای بالا را پوشش میدهد. زمان پاسخ سریع امکان خاموشی حفاظتی قبل از رسیدن دمای سیمپیچی به آستانه آسیب عایق را فراهم میکند.
کنترل دمای فرآیند: اندازهگیری دما در مبدلهای حرارتی، راکتورها، ستونهای تقطیر و سیستمهای لولهکشی که کنترل دقیق دما برای کیفیت محصول و ایمنی فرآیند حیاتی است. وضوح 0.1°C ماژول امکان کنترل دقیق دما با دقت ±1°C را در کاربردهای حساس فراهم میکند. خروجی خطی شده مستقیماً با کنترلکنندههای PID و سیستمهای DCS برای تنظیم دمای حلقه بسته یکپارچه میشود.
پایش دمای روغن گیربکس: ردیابی دمای روغن روانکار در گیربکسهای صنعتی که دمای بالا نشاندهنده مشکلات روانکاری، سایش یاتاقان یا بارگذاری بیش از حد است. نصب RTDها در مخازن روغن یا محفظههای یاتاقان، با ماژول سه سیمه که مقاومت کابل از محلهای دور گیربکس را جبران میکند. هشدارها در 70°C (Alert) و 85°C (Danger) تنظیم میشوند تا از تخریب روغن و آسیب یاتاقان جلوگیری شود.
⚙️ ویژگیهای پیشرفته تنظیم سیگنال
✓ جبران مقاومت سیم: روش سه سیمه خطاهای کابل را حذف میکند
✓ جریان تحریک ثابت: 1mA خودگرمایی را به حداقل میرساند
✓ خطیسازی: مقاومت RTD را به دمای خطی تبدیل میکند
✓ خودتشخیص: خطاهای سنسور را به طور خودکار شناسایی میکند
✓ دامنه دمای وسیع: قابلیت -200°C تا +850°C
✓ دقت بالا: ±0.5°C شامل خطاهای سنسور
💼 معماری یکپارچهسازی سیستم
ماژول 82368-01 رابط بین سنسورهای RTD نصب شده در میدان و مانیتورهای دمای سری 3300 یا 3500 بنتلی نوادا است. ماژول نزدیک تجهیزات پایش (اتاق کنترل یا پنل محلی) نصب میشود، سیگنالهای RTD سه سیمه را از سنسورهای میدان دریافت و سیگنالهای دمای تنظیم شده را به مانیتورها ارسال میکند. این معماری تنظیم سیگنال سنسور را از منطق هشدار و عملکردهای نمایش جدا میکند و قابلیت اطمینان و نگهداری سیستم را بهینه میسازد.
چندین ماژول ورودی RTD میتوانند در یک سیستم پایش واحد به کار روند، هر کدام یک سنسور RTD را مدیریت میکنند. این رویکرد مدولار امکان گسترش انعطافپذیر سیستم را فراهم میکند—با نصب سنسورهای RTD و ماژولهای ورودی اضافی نقاط اندازهگیری دمای جدید اضافه کنید بدون نیاز به پیکربندی مجدد تجهیزات موجود. رابط استاندارد شده موجودی قطعات یدکی را ساده و نیازهای آموزشی پرسنل نگهداری را کاهش میدهد.
🔧 راهنمای نصب و سیمکشی
ماژول را در مکانهایی نصب کنید که از گرمای زیاد، رطوبت و لرزش محافظت شده باشند. تهویه کافی برای دفع حرارت فراهم کنید و دمای محیط را در محدوده کاری -30°C تا +65°C نگه دارید. برای نصب رک از نصب روی ریل DIN و برای کاربردهای مستقل از نصب روی پنل استفاده کنید.
سنسورهای RTD را با پیکربندی سه سیمه و مقاومتهای سیم هماهنگ سیمکشی کنید. از کابلهای جفت تابیده یا سهتایی تابیده برای کاهش تداخل الکترومغناطیسی استفاده کنید. کابلها را از سیمکشی برق جدا نگه دارید—کابلهای RTD را در کانالها یا سینیهای جداگانه از کابلهای موتور، سیمکشی VFD و سایر مدارهای ولتاژ بالا عبور دهید. کابلها را در ترمینالهای پیچ با گشتاور مناسب (معمولاً 0.5-0.6 نیوتنمتر) به طور مطمئن متصل کنید.
📊 انتخاب و نصب سنسور RTD
RTDهای Pt100 را با دامنه دمای مناسب، کلاس دقت و پیکربندی نصب برای کاربردهای خاص انتخاب کنید. RTDهای کلاس A (±0.15°C در 0°C) بالاترین دقت را برای کاربردهای دقیق ارائه میدهند، در حالی که RTDهای کلاس B (±0.30°C در 0°C) برای پایش صنعتی عمومی مناسب هستند. RTDهای سه سیمه یا چهار سیمه را انتخاب کنید—82368-01 از پیکربندی سه سیمه با جبران مقاومت سیم تا 20Ω برای هر سیم پشتیبانی میکند.
RTDها را طبق مشخصات سازنده نصب کنید و تماس حرارتی مناسب با سطوح پایش شده را تضمین کنید. برای RTDهای نصب سطحی از ترکیب حرارتی، برای RTDهای یاتاقان از نصب فنری و برای کاربردهای غوطهوری فرآیندی از ترموول استفاده کنید. مقاومت RTD را در دماهای شناخته شده هنگام راهاندازی بررسی کنید تا نصب و سیمکشی صحیح تأیید شود.
📦 بسته کامل ماژول ورودی
یک ماژول ورودی RTD سه سیمه بنتلی نوادا 82368-01، سختافزار نصب (ریل DIN یا نصب پنل)، مجموعه ترمینال، نمودار سیمکشی نشاندهنده اتصال RTD سه سیمه، دستورالعمل نصب و مستندات فنی شامل مشخصات سازگاری RTD و محدودیتهای جبران مقاومت سیم.
وضعیت محصول: کاملاً نو، مهر و موم شده از کارخانه با گارانتی کامل سازنده و دسترسی به پشتیبانی فنی جهانی.
