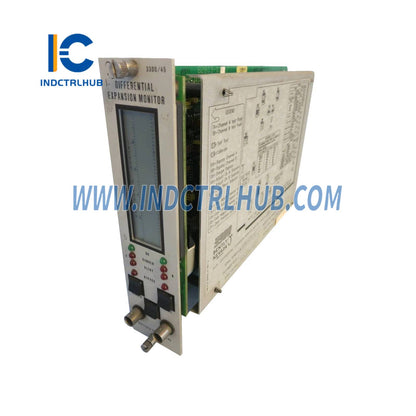

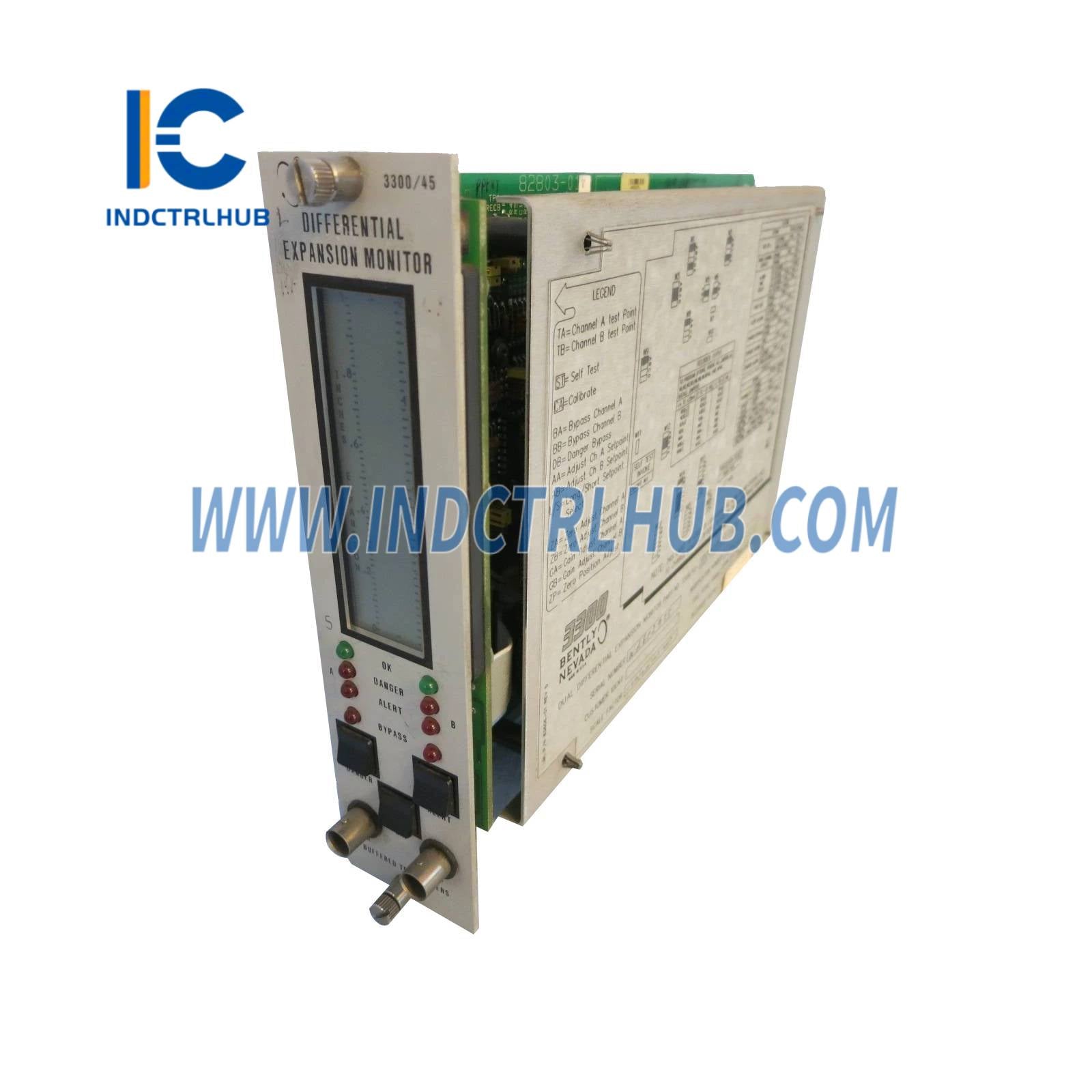

مانیتور موقعیت بنتلی نوادا 3300/45 - مدل 3300/45-XX-XX-01-00
ماژول تخصصی پایش موقعیت طراحی شده برای کاربردهای ماشینآلات حساس که نیازمند ردیابی دقیق موقعیت شفت هستند. بنتلی نوادا 3300/45-XX-XX-01-00 اندازهگیری مداوم موقعیت محوری و شعاعی را با نقاط تنظیم هشدار قابل پیکربندی برای حفاظت از ماشینآلات ارائه میدهد.
🎛️ پیکربندی ماژول
نام مدل: 3300/45-XX-XX-01-00
نوع ماژول: مانیتور موقعیت
خط تولید: سیستم پایش 3300
کانالهای ورودی: پذیرش سیگنالهای پروب مجاورت
نوع خروجی: آنالوگ بافر شده + کنتاکتهای رله
نقاط تنظیم هشدار: قابل تنظیم توسط کاربر (هشدار + خطر)
نمایشگر: نمودار میلهای LED + نمایش دیجیتال
منبع تغذیه: 24 ولت DC یا 115/230 ولت AC (بسته به مدل)
کنتاکتهای رله: فرم C (SPDT) برای خروجیهای هشدار
محیط عملیاتی: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
نصب: نصب روی پنل یا رک
گواهینامه: API 670، CE، UL لیست شده
🛡️ فلسفه حفاظت
پایش موقعیت اساس استراتژی حفاظت از ماشینآلات است. ماژول 3300/45 به طور مداوم موقعیت شفت اندازهگیری شده را با محدودیتهای تعریف شده توسط کاربر مقایسه میکند و هنگامی که شفت از مناطق عملیاتی ایمن فراتر رود، هشدارها را فعال مینماید. این سیستم هشدار زودهنگام با شناسایی شرایط غیرعادی پیش از تشدید، از خرابیهای فاجعهبار جلوگیری میکند.
برخلاف ترنسدیوسرهای ساده مجاورت که فقط سیگنالهای خام خروجی میدهند، این مانیتور دارای هوش داخلی است: منطق هشدار، خروجیهای رله برای کنترل مستقیم خاموشی، نمایش بصری برای اپراتورها و خروجیهای بافر شده برای ثبت دادهها — همه در یک بسته یکپارچه.
🎯 کاربردهای پایش حیاتی
حفاظت از یاتاقان رانش: موقعیت محوری شفت را در کمپرسورها و توربینها پایش میکند تا سایش یا خرابی یاتاقان رانش را پیش از تماس روتور با استاتور تشخیص دهد. سطوح هشدار قابل تنظیم هشدارهای تدریجی هنگام نزدیک شدن شفت به مناطق خطر را فراهم میآورد.
ردیابی انبساط تفاضلی: رشد حرارتی نسبی بین روتور و پوسته را در دورههای راهاندازی و خاموشی اندازهگیری میکند. با حفظ فاصلههای کافی، از ساییدگی و آسیب نوک پرهها در ماشینآلات توربینی با دمای بالا جلوگیری میکند.
پایش موقعیت شعاعی: موقعیت مرکز شفت در یاتاقانهای ژورنال را دنبال میکند تا سایش یاتاقان، نشست فونداسیون یا مشکلات تراز را که به صورت تغییرات تدریجی موقعیت در طول زمان ظاهر میشوند، شناسایی کند.
⚙️ ویژگیهای عملیاتی
✓ دو سطح هشدار: نقاط تنظیم مستقل هشدار و خطر با خروجیهای رله جداگانه
✓ نمایش بصری: نمودار میلهای LED موقعیت واقعی نسبت به محدودیتهای هشدار را نشان میدهد
✓ خروجیهای بافر شده: سیگنالهای آنالوگ برای درایو رکوردرها، DCS و سیستمهای جمعآوری داده
✓ منطق رله: قابل پیکربندی برای عملکرد معمولاً فعال یا غیرفعال
✓ عملکرد خودآزمایی: تشخیص داخلی سلامت ماژول و یکپارچگی حسگر را تأیید میکند
💼 مزایای معماری سیستم
ماژول 3300/45 طراحی سیستم حفاظت را با ترکیب اندازهگیری، منطق هشدار و کنترل خروجی در یک واحد ساده میکند. این امر فضای پنل، پیچیدگی سیمکشی و زمان راهاندازی را نسبت به ساخت عملکرد معادل از اجزای جداگانه کاهش میدهد.
کنترلهای پنل جلویی به پرسنل میدانی اجازه میدهد نقاط تنظیم هشدار را بدون ابزار یا نرمافزار تخصصی تنظیم کنند — که برای فعالیتهای راهاندازی و تغییر شرایط عملیاتی فصلی حیاتی است. نمایشگر LED بازخورد بصری فوری ارائه میدهد و زمان عیبیابی در هنگام راهاندازی و نگهداری را کاهش میدهد.
🔧 انعطافپذیری نصب
سازگار با تمام پروبهای مجاورت 8 میلیمتری بنتلی نوادا و پروکسیمیتورهای سری 3300. میتواند برای نصبهای مستقل روی پنل نصب شود یا در کنار سایر ماژولهای سری 3300 در رک برای سیستمهای پایش یکپارچه قرار گیرد. ترمینالهای استاندارد سیمکشی میدانی را ساده کرده و تعویض سریع ماژول در هنگام نگهداری را ممکن میسازد.
📦 بسته کامل
یک ماژول مانیتور موقعیت 3300/45-XX-XX-01-00، سختافزار نصب، ترمینالها، گواهی کالیبراسیون، دفترچه راهنمای کاربر با نمودارهای سیمکشی و راهنمای پیکربندی. تمام مستندات از تأیید انطباق با API 670 برای سیستمهای حفاظت ماشینآلات پشتیبانی میکند.
وضعیت محصول: کاملاً نو، مهر و موم شده از کارخانه با ضمانت کامل سازنده و پشتیبانی فنی جهانی.
