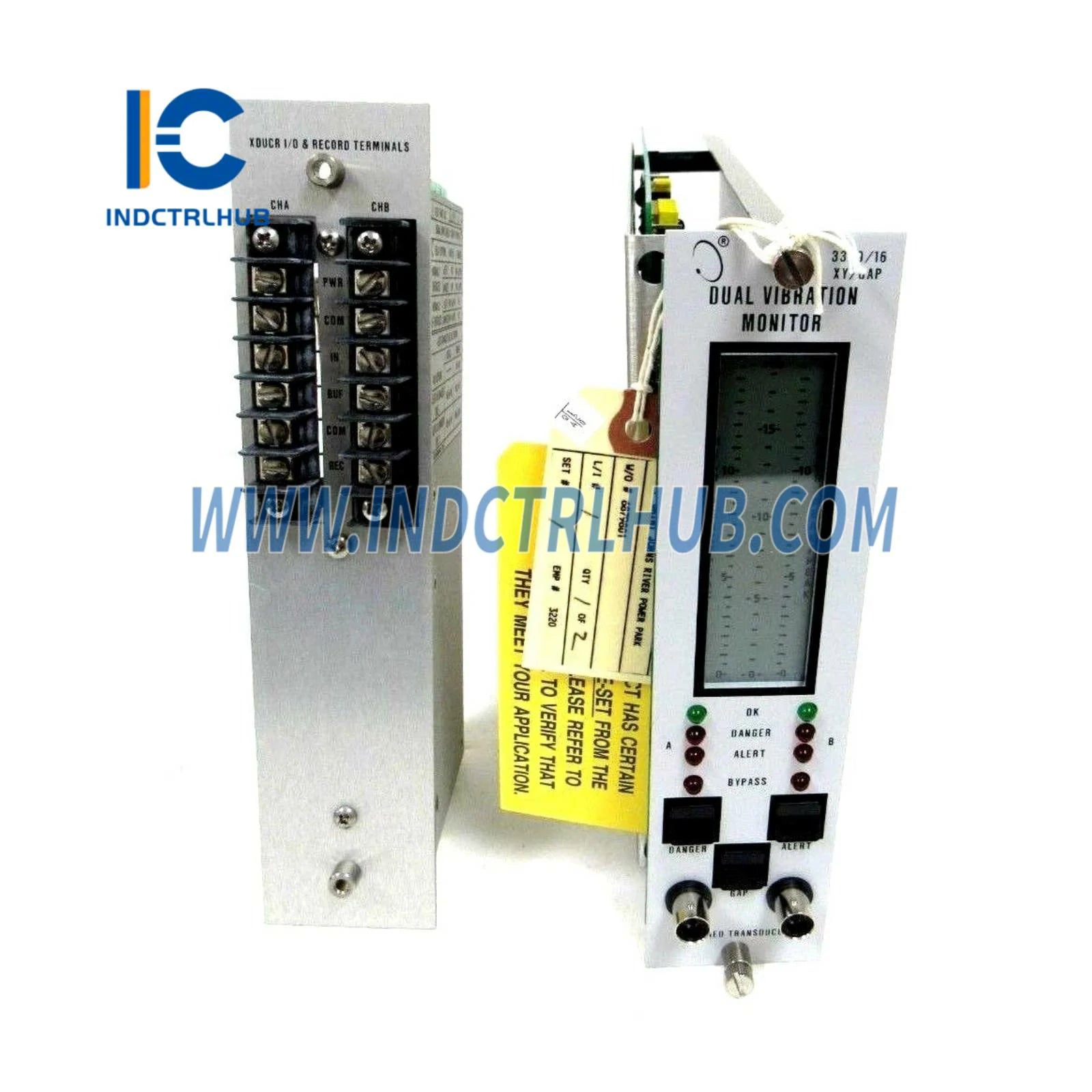

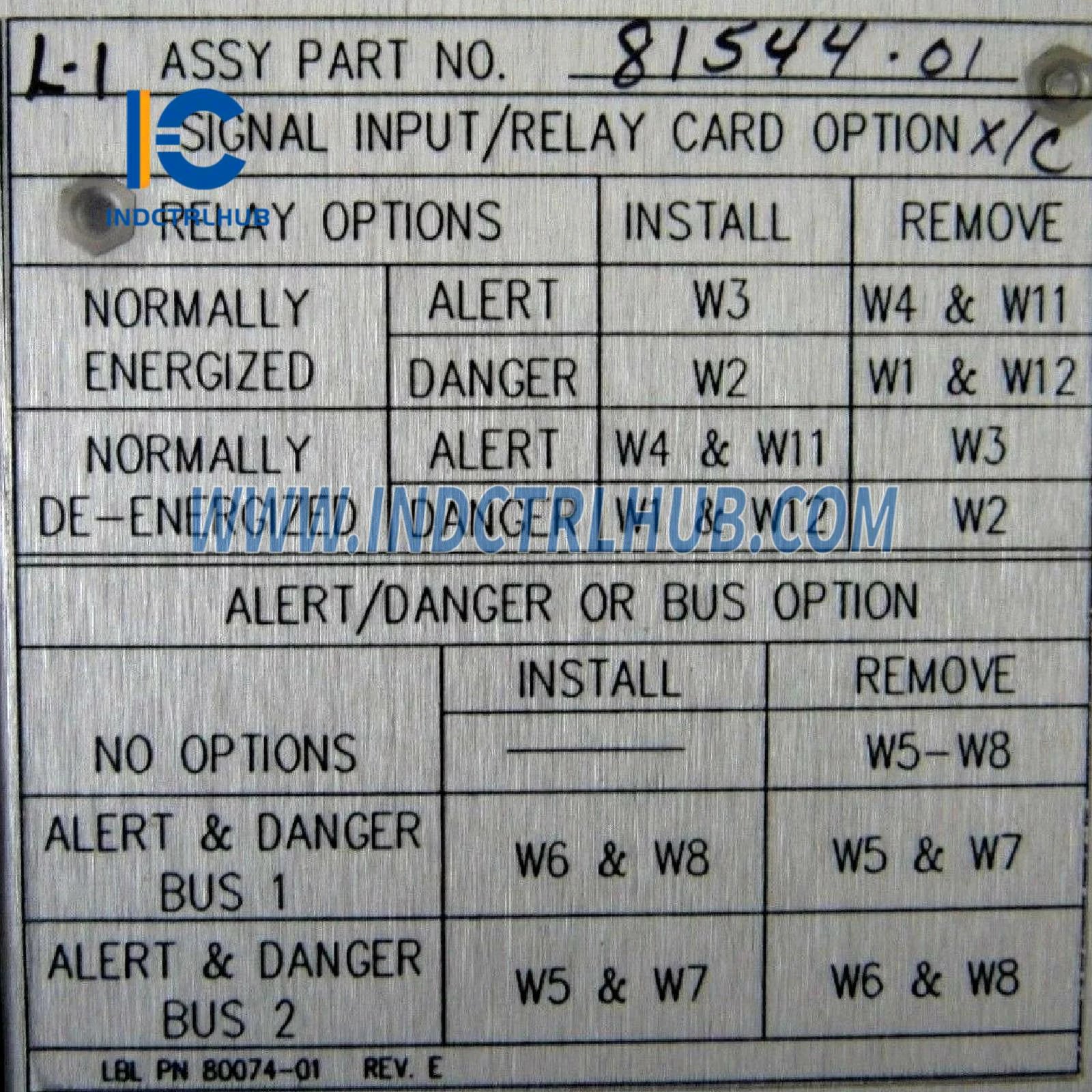

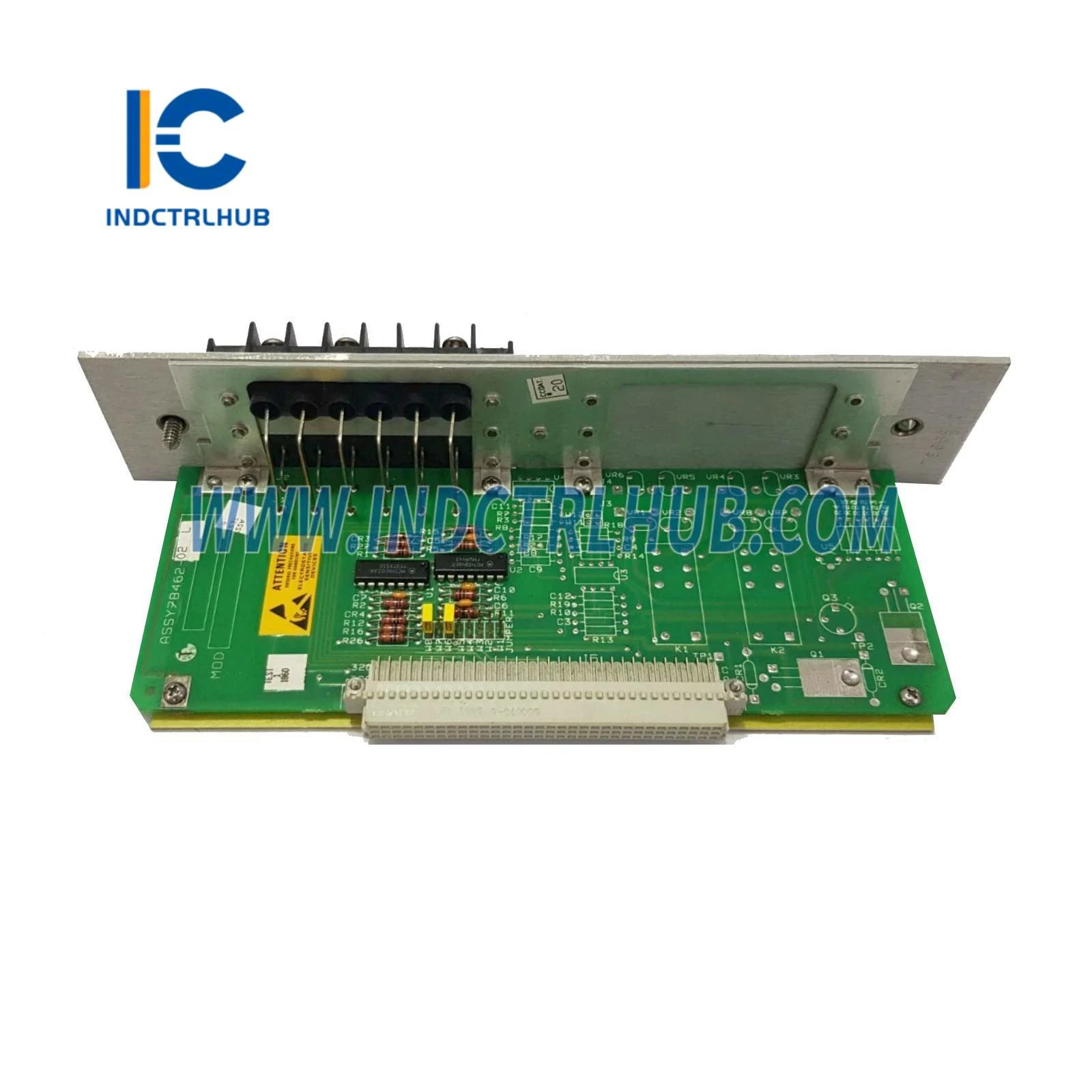

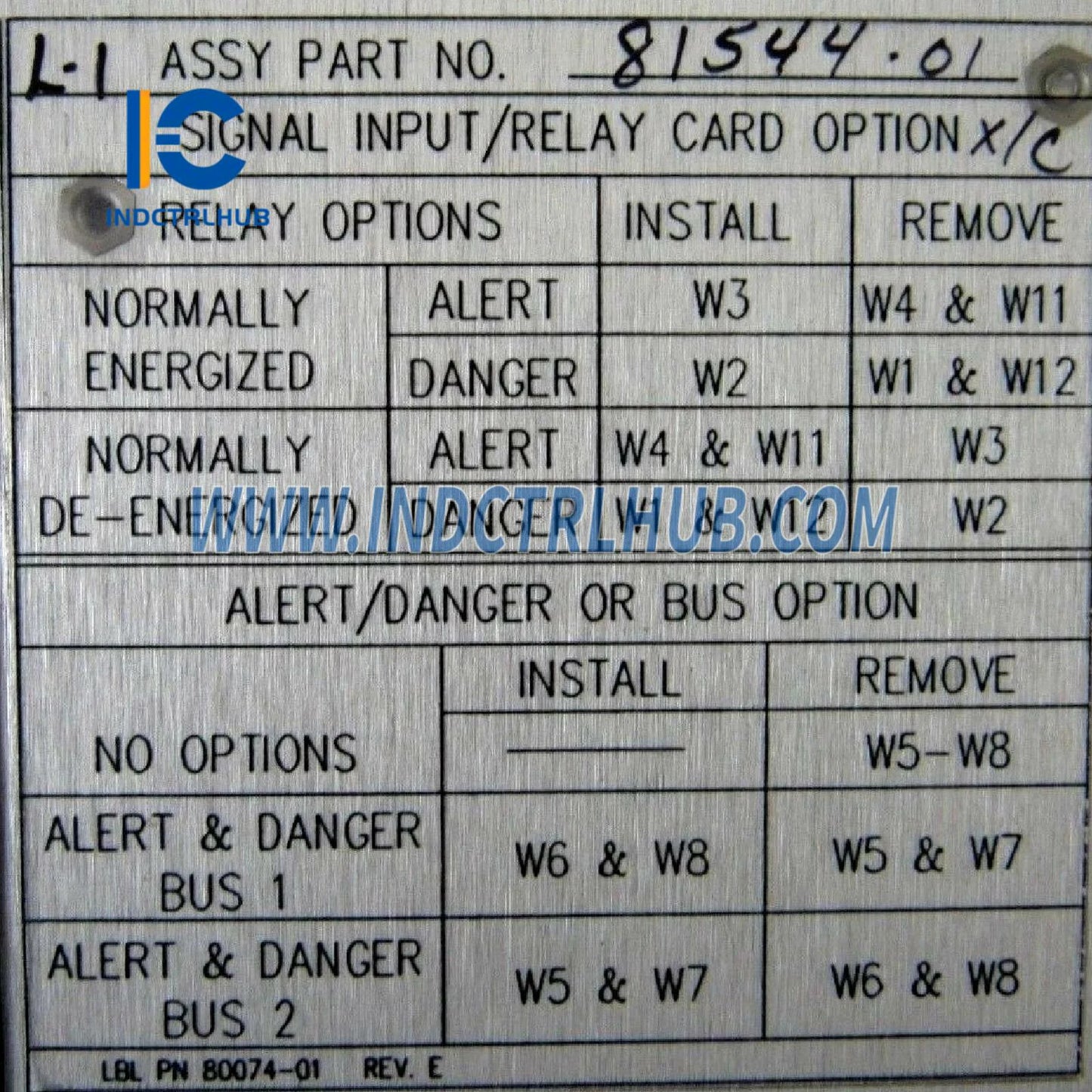

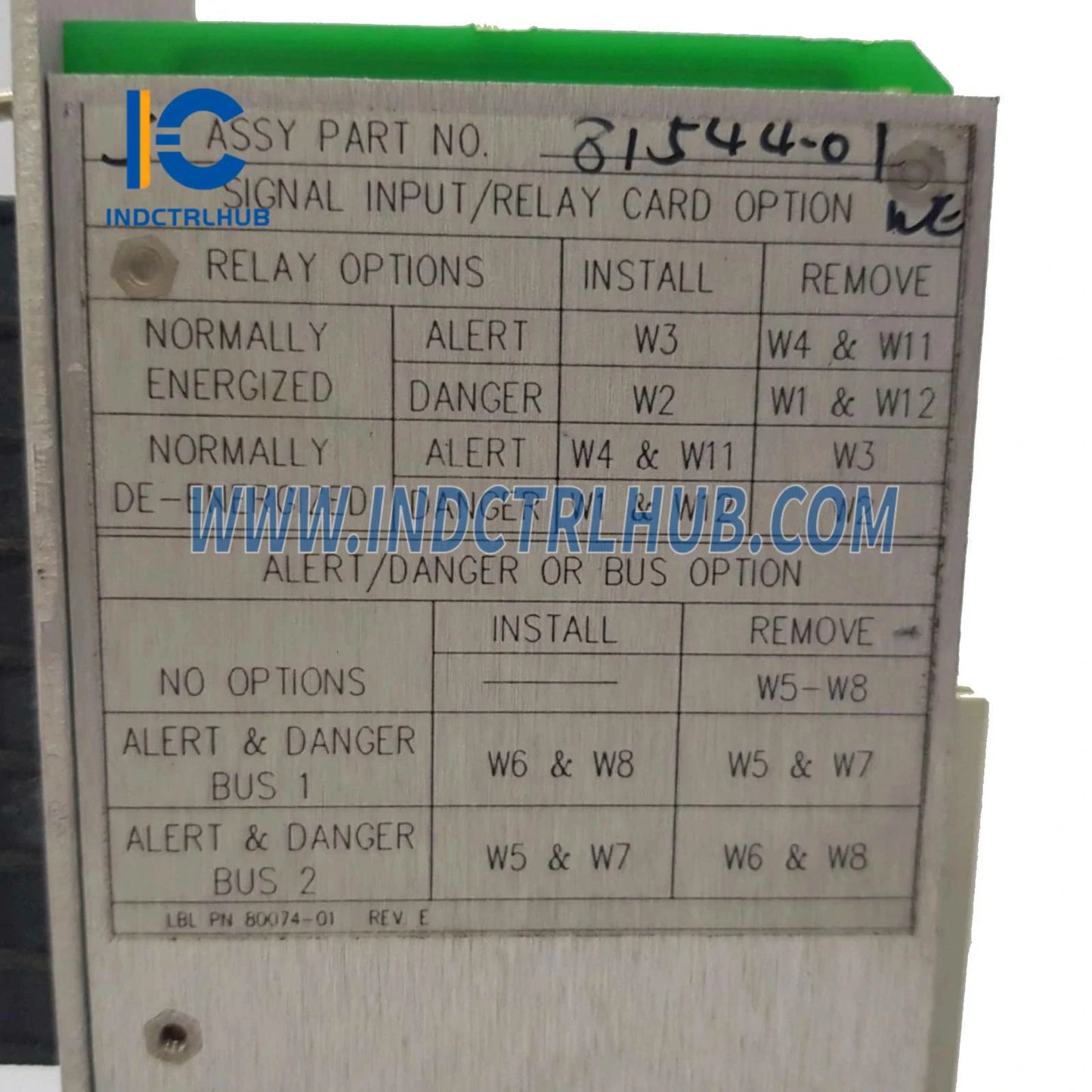

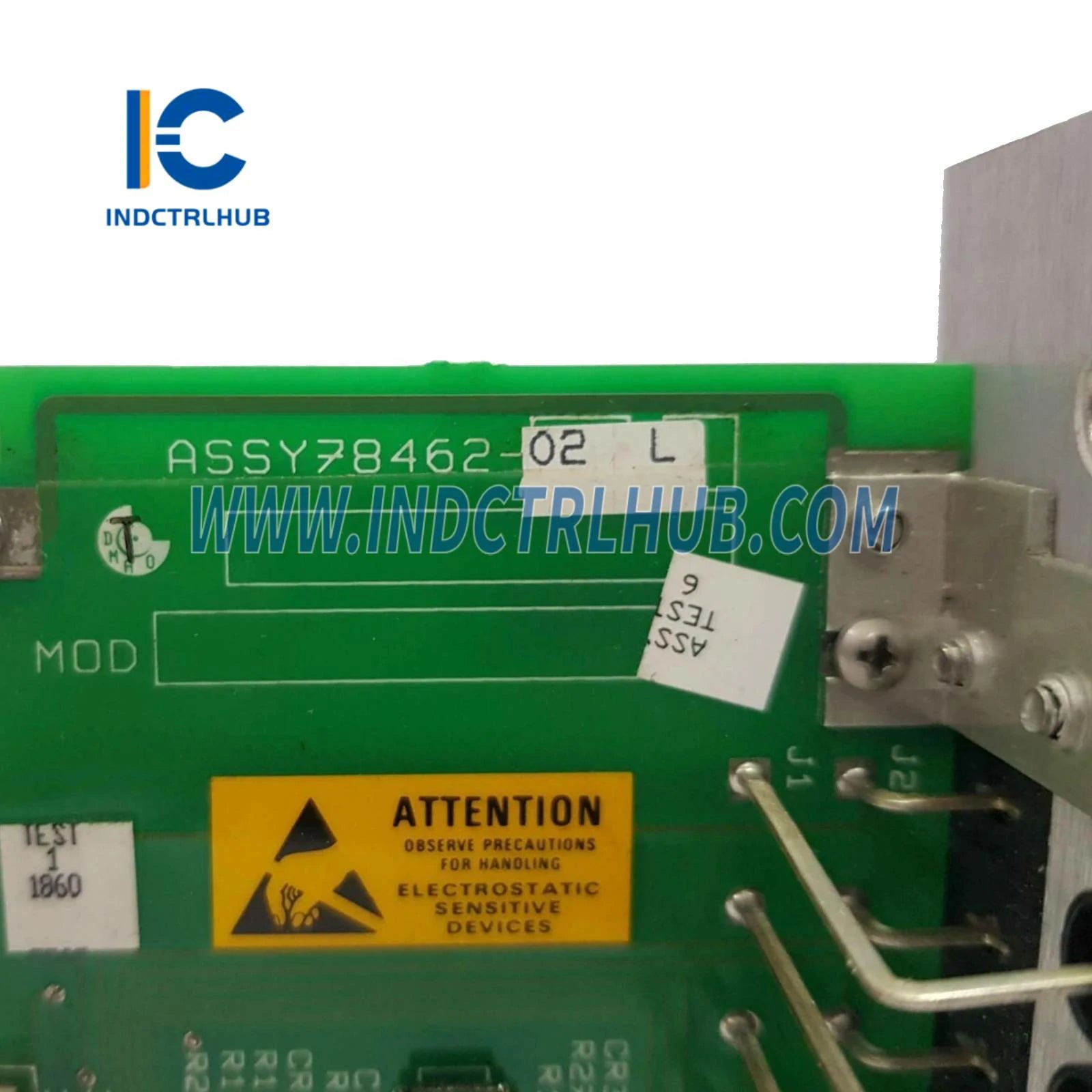

ماژول توسعه تفاضلی دوگانه بنتلی نوادا 81544-01
ماژول نظارت دقیق توسعه تفاضلی از پلتفرم ابزار دقیق سری 3300 بنتلی نوادا. 81544-01 ترمینالهای ورودی/خروجی XDCR و رکورد را بدون خروجی رله فراهم میکند که امکان اندازهگیری دقیق توسعه حرارتی و رشد روتور در توربومکانیکها را برای حفاظت از ماشینآلات حیاتی و بهینهسازی عملکرد فراهم میسازد.
📏 مشخصات ماژول توسعه
شماره قطعه: 81544-01

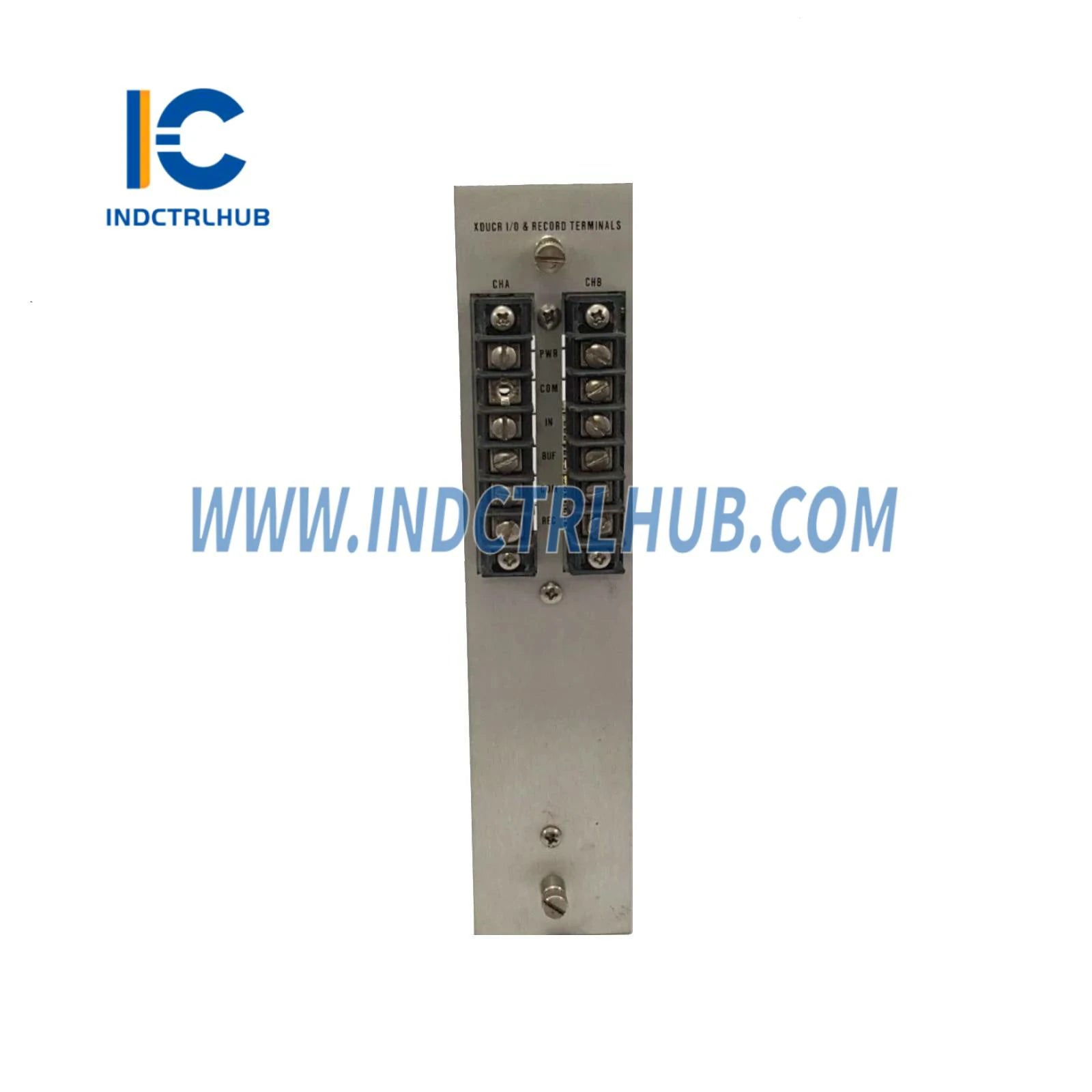

نوع ماژول: ترمینالهای ورودی/خروجی XDCR و رکورد (بدون رله)
سازگاری سیستم: سیستمهای نظارتی سری 3300
کانالهای اندازهگیری: ورودیهای توسعه تفاضلی دوگانه
نوع ورودی: پروب مجاورت یا مبدلهای LVDT
دامنه اندازهگیری: معمولاً ±500 میل (±12.7 میلیمتر)
دقت: ±1٪ از مقیاس کامل
وضوح: 0.1 میل (0.0025 میلیمتر)
پاسخ فرکانسی: DC تا 10 هرتز (اندازهگیری ایستا)
خروجی آنالوگ: 4-20 میلیآمپر متناسب با توسعه
خروجی رکوردر: سیگنال بافر شده برای جمعآوری داده
نمایشگر: نمایش دیجیتال پنل جلو
قابلیت هشدار: نقاط تنظیم بالا/پایین قابل پیکربندی (نیاز به رله خارجی)
ورودی برق: 24 ولت DC یا 115/230 ولت AC
دمای کاری: -20 درجه سانتیگراد تا +65 درجه سانتیگراد
نصب: نصب در رک یا پنل سری 3300
گواهینامهها: UL، CE، CSA، API 670
🎯 اصل اندازهگیری توسعه تفاضلی
توربومکانیکها در هنگام راهاندازی و عملکرد دچار توسعه حرارتی میشوند زیرا گازهای داغ روتورها و پوستهها را با نرخهای متفاوت گرم میکنند. توسعه تفاضلی—حرکت نسبی بین روتور و پوسته—باید در محدوده طراحی باقی بماند تا از ساییدگی روتور به استاتور، آسیب به مهر و مومها و مشکلات فاصله نوک پره جلوگیری شود. 81544-01 این پارامتر حیاتی را با مقایسه موقعیت محوری روتور (اندازهگیری شده توسط پروبهای مجاورت) با موقعیت پوسته (نقطه مرجع) اندازهگیری میکند.
معماری دو کاناله امکان استراتژیهای جامع نظارت توسعه را فراهم میکند. توسعه را در هر دو انتهای یاتاقان رانش روتور برای توصیف کامل رشد محوری نظارت کنید، توسعه را در انتهای توربین و کمپرسور یک مجموعه ماشین ترکیبی پیگیری کنید، یا توسعه را روی دو ماشین جداگانه با یک ماژول اندازهگیری کنید تا استفاده از سختافزار بهینه شود.
🏭 کاربردهای حیاتی توربومکانیک
توسعه حرارتی توربین بخار: رشد روتور را در چرخههای راهاندازی و خاموش کردن توربینهای بخار که توسعه حرارتی میتواند بیش از 100 میل باشد، نظارت کنید. ماژول توسعه تفاضلی را دنبال میکند زیرا روتور سریعتر از پوسته گرم میشود و بازخورد زمان واقعی به اپراتورها میدهد که از توسعه بیش از حد که میتواند باعث ساییدگی شود جلوگیری میکند. نقاط تنظیم هشدار را طبق مشخصات سازنده—معمولاً 50-75 میل برای توربینهای بزرگ—پیکربندی کنید تا اپراتورها هنگام نزدیک شدن توسعه به محدودیتها که نیاز به کاهش بار یا دورههای گرم کردن طولانیتر دارد، مطلع شوند.
رشد روتور توربین گاز: حرکت محوری روتور را در توربینهای گاز که دماهای احتراق باعث توسعه حرارتی سریع در هنگام راهاندازی میشود، پیگیری کنید. این اندازهگیری امکان توالیهای راهاندازی خودکار را فراهم میکند که جریان سوخت و نرخ بارگذاری بر اساس توسعه واقعی روتور به جای برنامههای زمانی ثابت تنظیم میشود، زمانهای راهاندازی را بهینه کرده و نرخهای توسعه ایمن را حفظ میکند.
توسعه تفاضلی کمپرسور: توسعه را در کمپرسورهای گریز از مرکز که رشد حرارتی روتور بر فاصله مهر و موم و کارایی مرحله تأثیر میگذارد، نظارت کنید. توسعه بیش از حد نشاندهنده مشکلات سیستم خنککننده، مشکلات یاتاقان یا شرایط کاری غیرعادی است که نیاز به بررسی دارد. خروجی 4-20 میلیآمپر به سیستمهای کنترل کمپرسور تغذیه میکند و امکان کاهش بار خودکار هنگام عبور توسعه از حد ایمن را فراهم میسازد.
واحدهای سیکل ترکیبی: در نیروگاههای سیکل ترکیبی که توربینهای بخار، توربینهای گاز و ژنراتورها به عنوان سیستمهای یکپارچه عمل میکنند، استفاده کنید. قابلیت دو کاناله امکان نظارت همزمان چندین ماشین را فراهم میکند و دادههای جامع توسعه حرارتی را در سراسر کل زنجیره قدرت از یک محل نظارت مرکزی به اپراتورها ارائه میدهد.
⚙️ ویژگیهای پیشرفته نظارت توسعه
✓ اندازهگیری دو کاناله: دو ورودی توسعه مستقل
✓ وضوح بالا: دقت اندازهگیری 0.1 میل
✓ پاسخ DC: تغییرات کند توسعه حرارتی را دنبال میکند
✓ خروجی رکوردر: سیگنال بافر شده برای روند و تحلیل
✓ خروجی 4-20 میلیآمپر: رابط استاندارد برای سیستمهای کنترل
✓ مطابقت با API 670: مطابق با استانداردهای صنعت نفت
💼 یکپارچهسازی سیستم بدون رله
81544-01 اندازهگیری و شرایط سیگنال را بدون خروجی رله یکپارچه فراهم میکند که آن را برای نصبهایی که مدیریت هشدار توسط سیستمهای خارجی—PLCها، پلتفرمهای DCS یا ماژولهای هشدار اختصاصی—انجام میشود، ایدهآل میسازد. این معماری پیچیدگی و هزینه ماژول را کاهش میدهد در حالی که قابلیت اندازهگیری کامل و عملکرد خروجی آنالوگ را حفظ میکند.
خروجی رکوردر سیگنال بافر شدهای مناسب برای سیستمهای جمعآوری داده، رکوردرهای نمودار یا اسیلوسکوپها فراهم میکند که امکان تحلیل دقیق رفتار توسعه در شرایط گذرا را میدهد. مهندسان میتوانند پروفایلهای توسعه را در هنگام راهاندازی، خاموش کردن و تغییرات بار ثبت کنند و از این دادهها برای بهینهسازی روشهای عملیاتی و شناسایی رفتار حرارتی غیرعادی استفاده کنند.
🔧 نصب و پیکربندی مبدل
ماژول در رکهای استاندارد سری 3300 یا محفظههای صنعتی نصب میشود و دارای اتصالات ترمینال پیچخور برای ورودیهای مبدل، برق و خروجیها است. اندازهگیری توسعه تفاضلی نیاز به پروبهای مجاورت یا LVDTهایی دارد که برای اندازهگیری موقعیت محوری روتور نسبت به پوسته نصب شدهاند. پروبها را در مکانهایی با سطوح شفت صاف و فضای کافی برای دامنه کامل توسعه نصب کنید.
پیکربندی شامل تنظیم دامنههای اندازهگیری، مقیاسبندی خروجی و آستانههای هشدار (در صورت استفاده از ماژولهای هشدار خارجی) است. سیستم را با تعیین مرجع صفر در شرایط تراز سرد کالیبره کنید، سپس دقت اندازهگیری را از طریق دامنه کامل توسعه با استفاده از استانداردهای جابجایی دقیق یا مقایسه با نشانگرهای مکانیکی در هنگام راهاندازی تأیید کنید.
📊 الزامات نصب مبدل
نصب پروب مجاورت برای اندازهگیری توسعه نیازمند دقت در نصب و تراز است. پروبها را عمود بر سطوح شفت با دامنه ولتاژ گپ کافی برای پوشش کل سفر توسعه نصب کنید. از سطوح یاتاقان رانش یا شانه شفت به عنوان اهداف اندازهگیری استفاده کنید و اطمینان حاصل کنید که سطوح صاف، هممرکز و بدون انحرافی هستند که میتواند خطاهای اندازهگیری ایجاد کند.
برای سیستمهای مبتنی بر LVDT، بدنه LVDT را به طور محکم به پوسته متصل کنید و هسته را از طریق مجموعه میله فشار به روتور وصل کنید. اطمینان حاصل کنید که میله فشار بدون گیر کردن یا اصطکاک حرکت میکند که میتواند دقت اندازهگیری را تحت تأثیر قرار دهد. سیستم اندازهگیری را با استفاده از سختافزار نصب مناسب و محافظهای محیطی در برابر لرزش، گرادیانهای حرارتی و آسیب مکانیکی محافظت کنید.
📦 بسته کامل ماژول
یک ماژول توسعه تفاضلی دوگانه بنتلی نوادا 81544-01 با ترمینالهای ورودی/خروجی XDCR و رکورد (بدون خروجی رله)، سختافزار نصب برای نصب در رک سری 3300، مجموعههای بلوک ترمینال، راهنمای پیکربندی، روشهای کالیبراسیون و مستندات فنی شامل مشخصات سازگاری مبدل و اطلاعات تطابق با API 670.
وضعیت محصول: کاملاً نو، مهر و موم شده از کارخانه با ضمانت کامل سازنده و دسترسی به پشتیبانی فنی جهانی.
