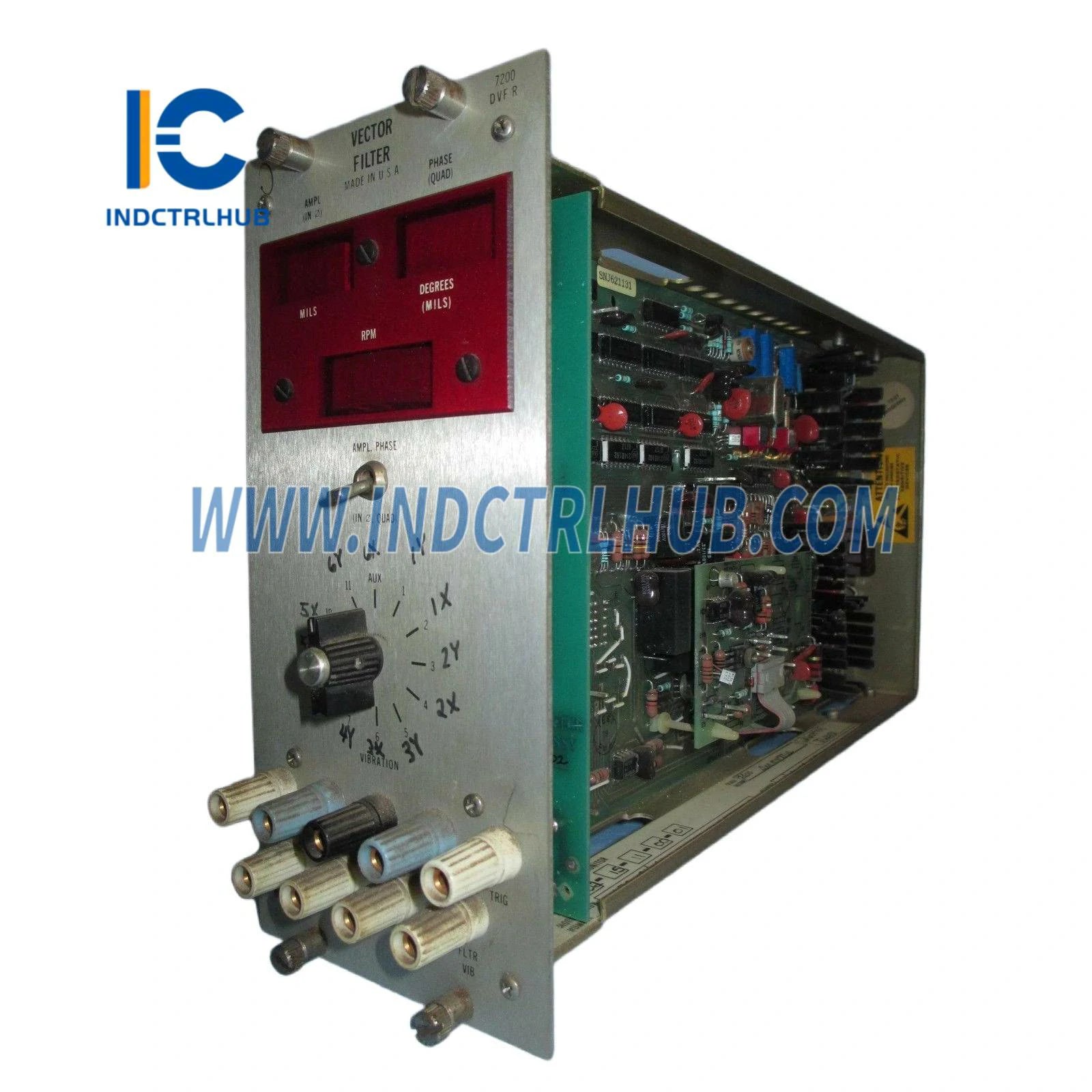

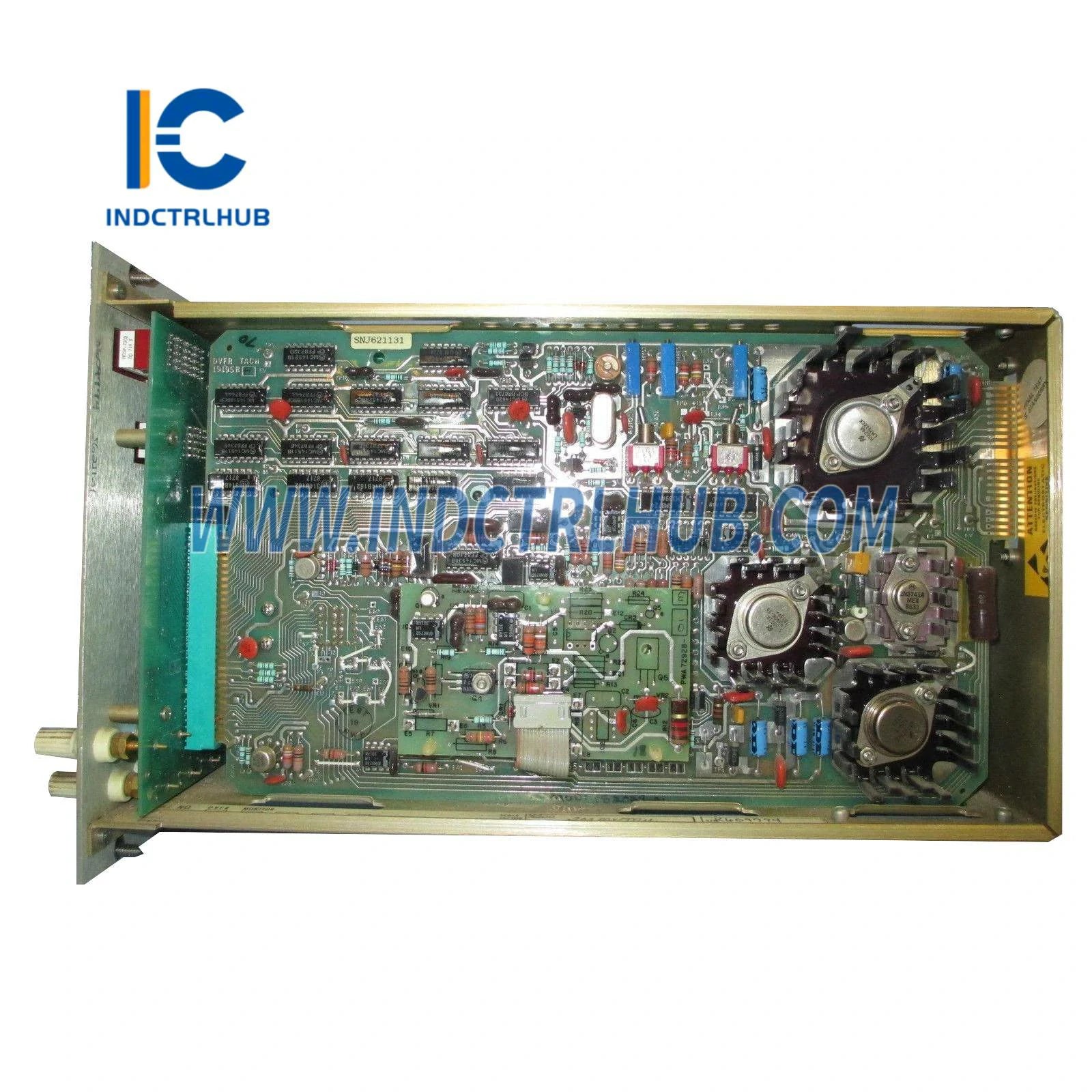

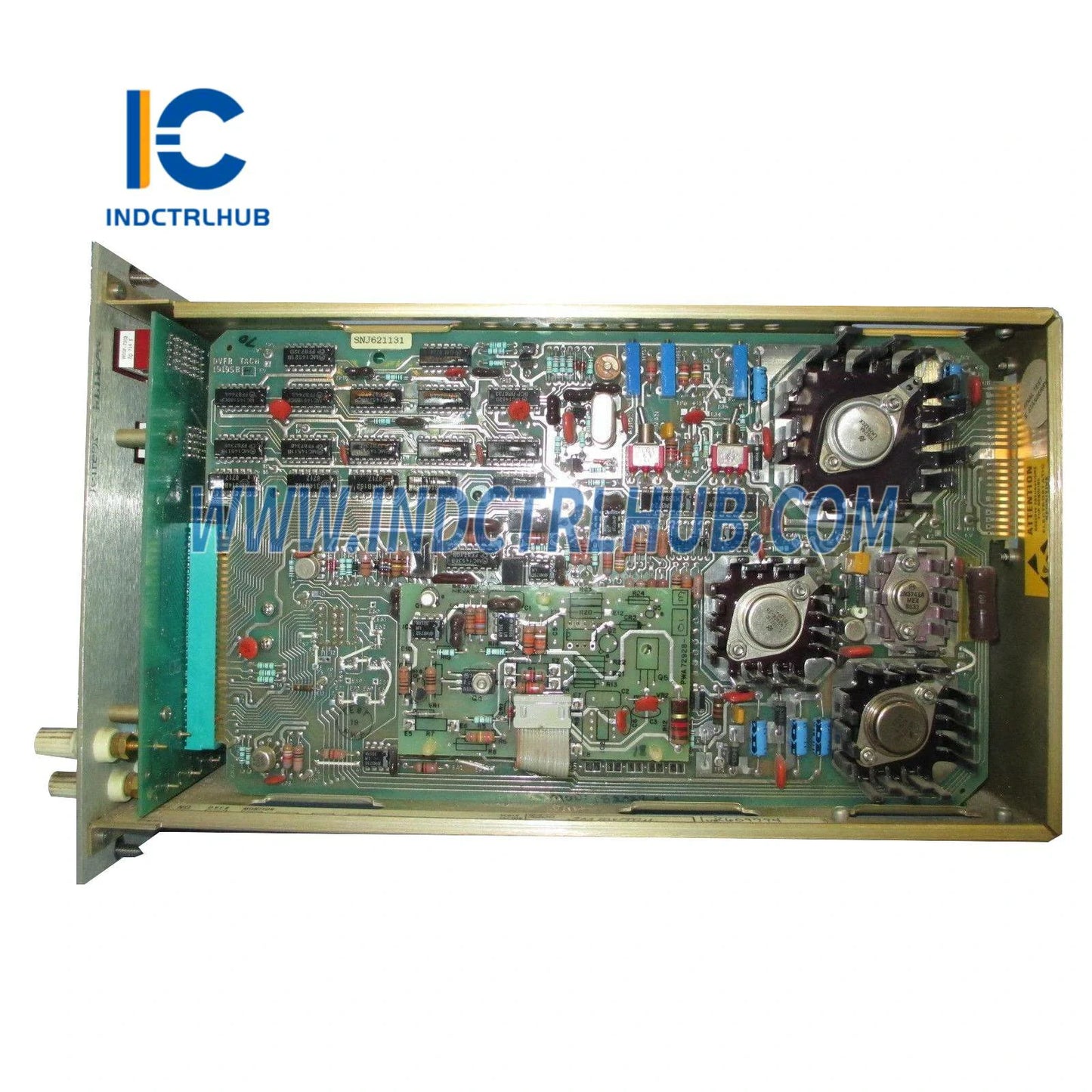

وحدة فلتر المتجهات Bently Nevada 72730 DVF-R
وحدة فلتر متجهات رقمية متقدمة من منصة سلسلة 7200 لشركة Bently Nevada. توفر 72730-02-15-11-00-01 DVF-R ترشيحًا دقيقًا في مجال التردد وتحليل المتجهات لإشارات اهتزاز الآلات الدوارة، مما يمكّن من التشخيص المتقدم وتصحيح عدم التوازن في تطبيقات التوربينات الحرجة.
📊 مواصفات الوحدة

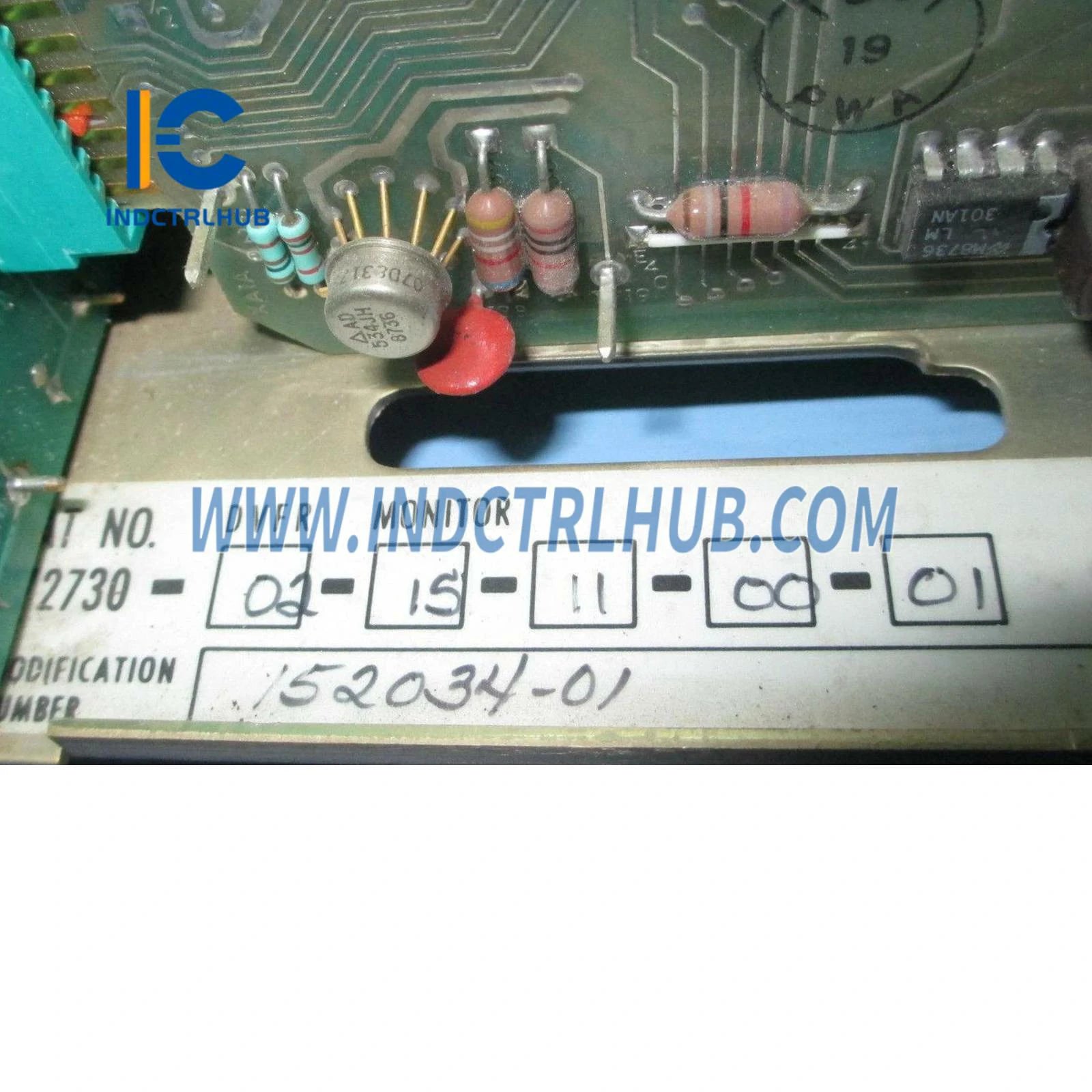

رقم القطعة: 72730-02-15-11-00-01
نوع الوحدة: DVF-R (فلتر متجه رقمي)
سلسلة المنتج: نظام مراقبة الآلات 7200
نوع الفلتر: فلتر تتبع رقمي
قنوات الإدخال: مدخلات اهتزاز ثنائية القناة (X-Y)
نطاق التردد: قدرة تتبع من 0.1 هرتز إلى 10 كيلو هرتز
عرض نطاق الفلتر: قابل للتعديل (من ضيق إلى واسع)
معلمات الإخراج: السعة، الطور، مكونات المتجه
أنماط التحليل: تتبع الرتبة 1X، 2X، 3X، nX
الاتصال: Modbus RTU/TCP، إيثرنت

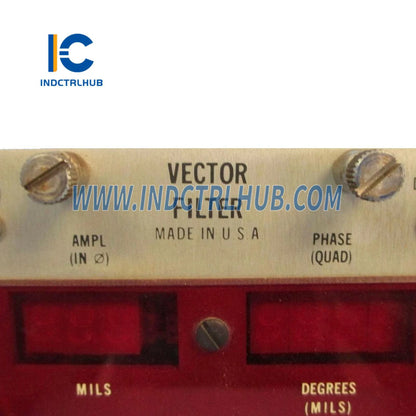

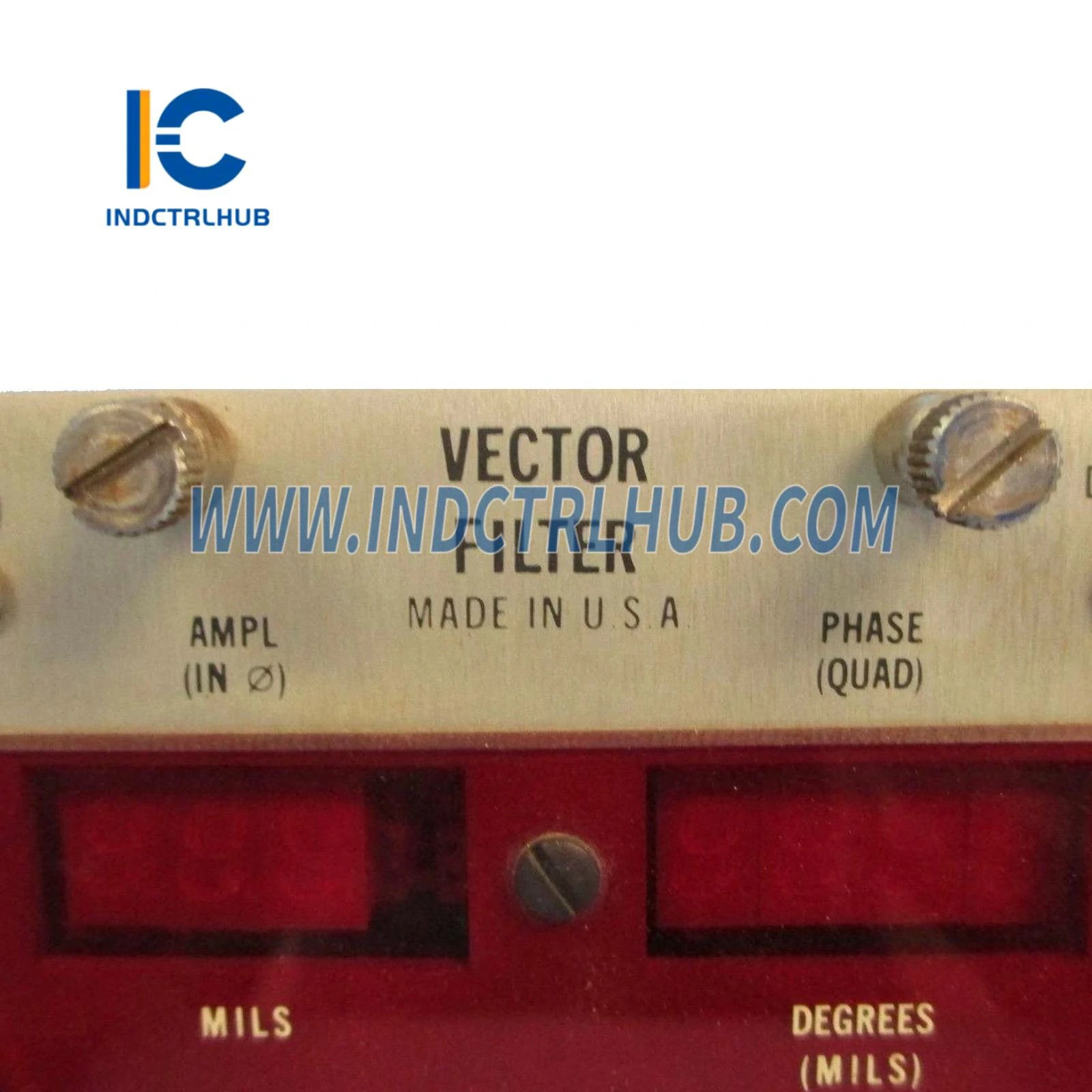

العرض: شاشة LCD في اللوحة الأمامية مع عرض المتجهات
الطاقة: 100-240 فولت تيار متردد، 50/60 هرتز عالمي
نطاق التشغيل: من -30°م إلى +65°م
التركيب: تركيب على رف 19 بوصة أو لوحة
المعايير: API 670، CE، UL
🎯 تقنية ترشيح المتجهات
تستخدم وحدة DVF-R فلاتر تتبع رقمية تثبت على مكونات تردد محددة لإشارات الاهتزاز—عادةً 1X (مرة واحدة لكل دورة). على عكس قياسات الاهتزاز ذات النطاق العريض التي تلتقط جميع الترددات، يعزل ترشيح المتجهات المكون التزامني للاهتزاز، مستخرجًا كل من السعة والطور الضروريين لتحليل وتصحيح عدم التوازن.
تتبع الوحدة سرعة دوران العمود باستمرار باستخدام إشارة المفتاح الطوري، وتضبط تلقائيًا تردد مركز الفلتر لمتابعة تغيرات السرعة. تضمن هذه القدرة على التتبع قياسًا دقيقًا أثناء بدء التشغيل، الإيقاف، وتغيرات السرعة، موفرة بيانات متجهة مستمرة عبر كامل نطاق التشغيل.
🏭 تطبيقات التوازن الحرجة
توازن التوربين: استخدم DVF-R لقياس سعة وطور الاهتزاز 1X أثناء إجراءات التوازن على توربينات البخار والغاز. يوفر الإخراج المتجهي المعلومات الدقيقة للحجم والزاوية اللازمة لحساب حجم وموضع الوزن التصحيحي، مما يمكّن من التوازن في مستوى واحد أو مستويين دون أوزان تجريبية.
تصحيح عدم توازن الضاغط: يُستخدم على الضواغط الطردية حيث يسبب عدم توازن الدوار اهتزازًا مفرطًا. تمكّن قدرة قياس الطور الفنيين من تحديد موقع النقطة الثقيلة نسبة إلى علامة المفتاح الطوري، موجهة إضافة أو إزالة الوزن بدقة لتحقيق التوازن الأمثل.
توازن المحرك: تتبع اهتزاز 1X على المحركات الكبيرة أثناء التشغيل الأولي وبعد صيانة الدوار. يكتشف المراقبة المستمرة لوحدة DVF-R تدهور التوازن مع مرور الوقت، مما يحفز الصيانة قبل تجاوز مستويات الاهتزاز الحدود المقبولة وتلف المحامل.
مراقبة بدء التشغيل: التقاط متجهات الاهتزاز أثناء بدء تشغيل الآلات للتحقق من التوازن والمحاذاة السليمة. تتبع فلاتر الوحدة تغيرات السرعة تلقائيًا، موفرة بيانات متجهة دقيقة من سرعة الصفر حتى ظروف التشغيل المقررة.
⚙️ قدرات التحليل المتقدمة
✓ تتبع الرتبة: مراقبة 1X، 2X، 3X، والتوافقيات الأعلى في آن واحد
✓ قياس الطور: تحديد دقيق للموقع الزاوي نسبة إلى المفتاح الطوري
✓ مكونات المتجه: فصل السعة والطور لمحوري X وY
✓ مخططات بودي: السعة والطور مقابل السرعة أثناء الانتقالات
✓ مخططات قطبية: تمثيل المتجهات لحسابات التوازن
✓ تسجيل الاتجاهات: بيانات متجهة تاريخية لتحليل التدهور
💼 فوائد دمج النظام
تندمج وحدة DVF-R بسلاسة في أنظمة المراقبة من سلسلة 7200، مشاركة مصادر الطاقة المشتركة، واجهات الاتصال، وبرامج التهيئة مع وحدات الرف الأخرى. تبسط هذه البنية الموحدة تصميم النظام وتمكّن حلول مراقبة شاملة تجمع بين الاهتزاز واسع النطاق، ترشيح المتجهات، وأنواع القياس الأخرى.
تمكّن واجهة الاتصال Modbus التكامل مع برامج التوازن، منصات تحليل الاهتزاز، وأنظمة إدارة أصول المصنع. تتدفق بيانات المتجهات مباشرة إلى أدوات التحليل، مما يلغي الحاجة إلى نسخ البيانات يدويًا ويدعم الحسابات التلقائية للتوازن.
🔧 التهيئة والتشغيل
توفر أدوات التحكم في اللوحة الأمامية الوصول إلى معلمات تهيئة الفلتر. اختر رتبة التتبع (1X، 2X، إلخ)، اضبط عرض نطاق الفلتر، هيئ مقياس الإخراج، وحدد عتبات الإنذار عبر قوائم تفاعلية دون الحاجة إلى برامج خارجية.
تعرض شاشة LCD معلومات المتجهات في الوقت الحقيقي—السعة بالمليم أو الميكرون، زاوية الطور بالدرجات، ومكونات المتجه. أثناء إجراءات التوازن، يمكن للفنيين قراءة القيم مباشرة من الشاشة دون توصيل أجهزة خارجية.
📊 تحسين سير عمل التوازن
تحول وحدة DVF-R التوازن من عملية تجريبية تستغرق وقتًا طويلاً إلى إجراء دقيق قائم على البيانات. تحدد القياسات المتجهة الأولية حالة عدم التوازن، تحسب برامج التوازن أوزان التصحيح المطلوبة، وتتحقق القياسات بعد التوازن من النتائج—كل ذلك باستخدام نفس وحدة DVF-R لضمان بيانات متسقة وقابلة للتتبع.
تمكّن القدرة على المراقبة المستمرة استراتيجيات التوازن القائمة على الحالة. بدلاً من التوازن وفق جداول ثابتة، تستجيب فرق الصيانة لاتجاهات بيانات المتجه الفعلية، متوازنة فقط عندما تشير متجهات الاهتزاز إلى تطور حالات عدم التوازن.
📦 حزمة الوحدة الكاملة
وحدة فلتر المتجهات Bently Nevada 72730-02-15-11-00-01 DVF-R، معدات تركيب على الرف، سلك الطاقة، كابلات الاتصال، دليل التهيئة، دليل التركيب، والوثائق الفنية بما في ذلك إجراءات تحليل المتجهات وإرشادات التوازن.
حالة المنتج: جديد كليًا، مختوم من المصنع مع ضمان كامل من الشركة المصنعة، دعم فني عالمي، وإمكانية الوصول إلى موارد هندسة التطبيقات لشركة Bently Nevada.
