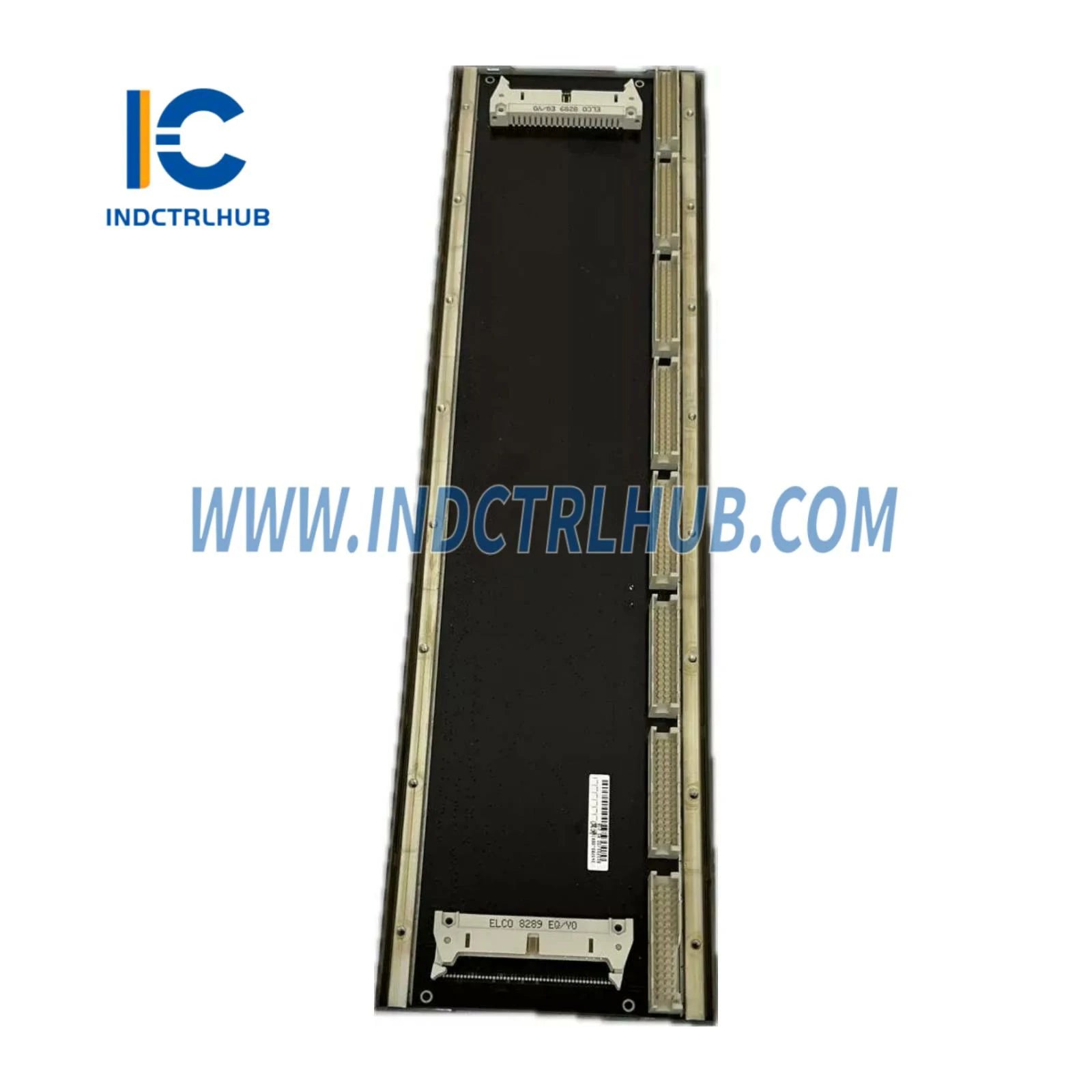

وحدة اللوح الخلفي Bachmann BS208 ذات 8 فتحات - بنية نظام M1 احترافية
تقدم وحدة اللوح الخلفي Bachmann BS208 تثبيتًا ميكانيكيًا قويًا واتصالًا كهربائيًا لما يصل إلى 8 وحدات من نظام Bachmann M1 في بيئات الأتمتة الصناعية الصعبة. مصممة للتحكم في العمليات، أنظمة السلامة، وتطبيقات الإدخال/الإخراج الموزعة، يضمن هذا اللوح الخلفي سلامة الإشارة وتوزيع الطاقة بشكل موثوق عبر بنية التحكم الخاصة بك.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| فتحات الوحدات | 8 مواضع |
| الأنظمة المتوافقة | وحدات سلسلة Bachmann M1 |
| نوع التثبيت | تركيب على سكة DIN / لوحة |
| درجة حرارة التشغيل | -25°C إلى +60°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| الرطوبة | 5% إلى 95% بدون تكثف |
| تصنيف الحماية | IP20 |
| هندسة الناقل | ناقل خلفي متوازي عالي السرعة |
| توزيع الطاقة | مسارات طاقة مدمجة لتغذية الوحدات |
| الأبعاد (العرض×الارتفاع×العمق) | تقريباً 320مم × 110مم × 65مم |
| الوزن | 2000غ |
| الامتثال | معتمد من CE و UL و cUL |
سيناريوهات التطبيق
تعمل لوحة BS208 الخلفية كأساس لأنظمة أتمتة M1 متوسطة الحجم عبر صناعات متعددة. في تطبيقات التحكم في العمليات، تدعم التكوينات التي تجمع بين وحدة التحكم Bachmann MP213/E مع الإدخال/الإخراج التناظري مثل وحدة تسجيل درجة الحرارة Bachmann PTAI216 للمراقبة الدقيقة لدرجة الحرارة وحلقات التحكم.
لـ الأنظمة الحرجة للسلامة، يندمج BS208 بسلاسة مع وحدات الإدخال/الإخراج الرقمية مثل وحدة الإدخال/الإخراج الرقمية Bachmann SS-DIO280 ووحدة Bachmann KZ-DIO280، مما يتيح مراقبة مدخلات زائدة لأنظمة الإيقاف الطارئ وتطبيقات إدارة الموقد.
في تركيبات التحكم في الحركة، قم بإقران BS208 مع وحدة التمركز Bachmann ISI222/8 ووحدة العداد Bachmann CH221B للحصول على تغذية مرتدة عالية السرعة من المشفر وعد نبضات في التعبئة، مناولة المواد، وآلات CNC.
حلول النظام الكاملة
ابنِ هياكل أتمتة قابلة للتوسع من خلال دمج BS208 مع أحجام لوحات خلفية مكملة. للتطبيقات المدمجة، ضع في اعتبارك Bachmann BS203 لوحة خلفية بثلاث فتحات أو Bachmann BS204 لوحة خلفية بأربع فتحات. للأنظمة الأكبر، قم بالتوسيع باستخدام Bachmann BS210 لوحة خلفية بعشر فتحات أو Bachmann BS213 لوحة خلفية بثلاثة عشر فتحة.
يتطلب كل نظام BS208 أساس طاقة موثوق. توفر وحدة تزويد الطاقة Bachmann NT255 توزيع طاقة مستقر بجهد 24 فولت تيار مستمر عبر جميع الوحدات المركبة، مما يضمن تشغيلًا مستمرًا حتى في ظل ظروف إدخال متقلبة.
الأسئلة المتكررة
س: هل يمكنني خلط أنواع وحدات M1 المختلفة على باكبلان BS208؟
ج: نعم، يدعم BS208 أي تركيبة من وحدات M1 المتوافقة بما في ذلك وحدات التحكم، ووحدات I/O، وواجهات الاتصال، والوحدات الخاصة في أي تكوين للفتحات.
س: ما هو الحد الأقصى لسحب التيار الذي يدعمه باكبلان BS208؟
ج: يدعم ناقل الباكبلان توزيع تيار إجمالي يصل إلى 10 أمبير عند اقترانه بوحدة تزويد طاقة مصنفة بشكل مناسب. يختلف استهلاك الوحدة الفردية حسب النوع.
س: هل يدعم BS208 التبديل الساخن؟
ج: تعتمد قدرة تبديل الوحدة الساخنة على نوع وحدة M1 المحددة وتكوين النظام. استشر وثائق الوحدة الفردية وطبق إجراءات السلامة المناسبة قبل محاولة استبدال الوحدة أثناء التشغيل.
س: كيف يمكنني التوسع لأكثر من 8 فتحات؟
ج: للأنظمة التي تتطلب أكثر من 8 وحدات، استخدم باكبلانات أكبر مثل BS210 أو BS213، أو نفذ بنية I/O موزعة باستخدام وحدات الاتصال ومحطات I/O عن بُعد.
س: ما هي خيارات التركيب المتاحة؟
ج: يدعم BS208 التثبيت القياسي على سكة DIN بقطر 35 مم أو التثبيت المباشر على اللوحة باستخدام ثقوب التثبيت المدمجة لتركيب مرن في الخزائن والحاويات.
الضمان والدعم
تتضمن جميع وحدات باكبلان Bachmann BS208 ضمانًا شاملاً لمدة 12 شهرًا يغطي عيوب التصنيع وفشل المواد. يوفر فريق الدعم الفني لدينا المساعدة في التكوين، وإرشادات استكشاف الأخطاء وإصلاحها، وتنسيق الاستبدال لتقليل وقت التوقف في أنظمة الأتمتة الحرجة الخاصة بك.
