حل استبدال/ترقية ABB 3BDZ000398R1 RLM01 لسلسلة رابط التكرار PROFIBUS

حل استبدال/ترقية ABB 3BDZ000398R1 RLM01 لسلسلة روابط تكرار PROFIBUS: انتقال سلس مضمون

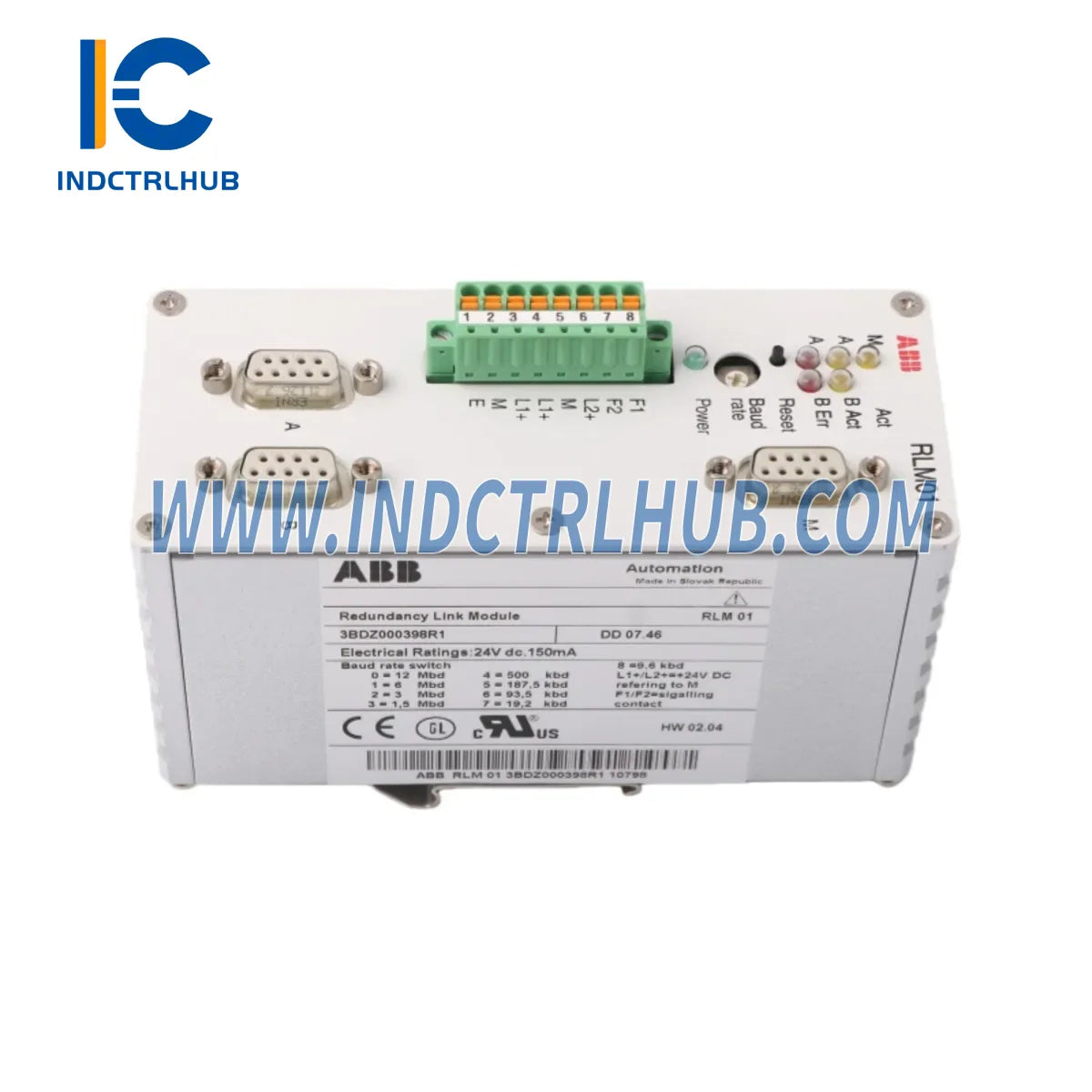

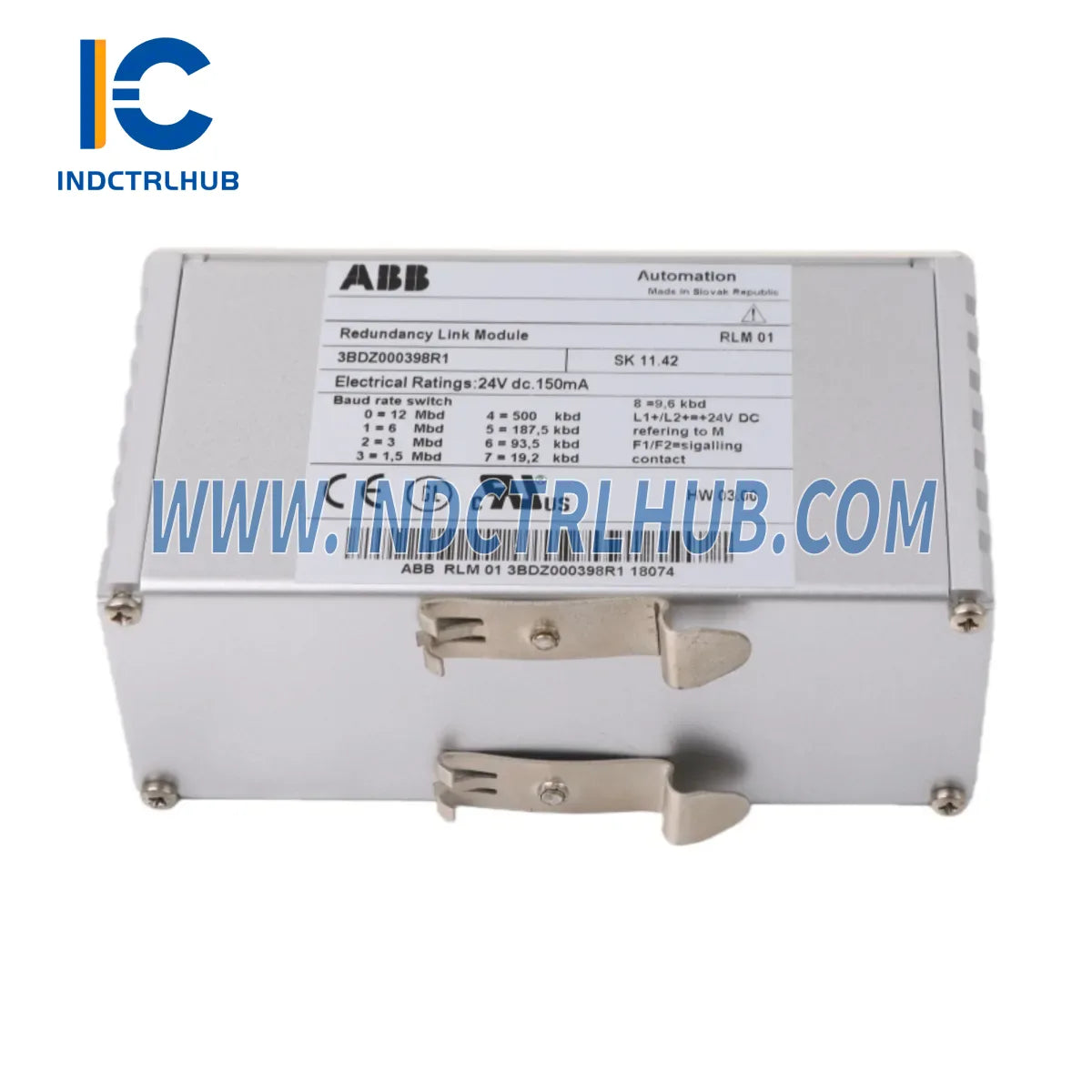

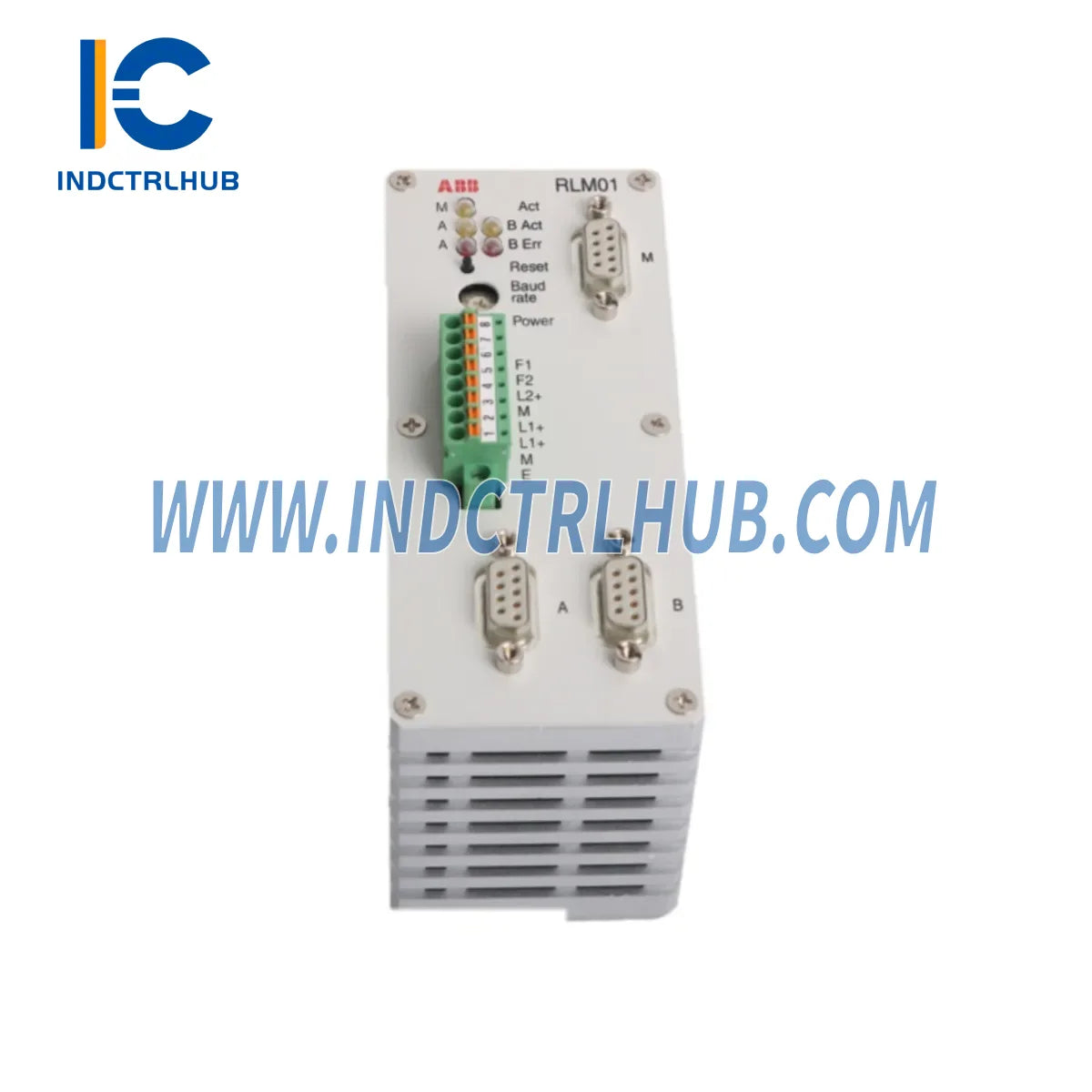

ABB 3BDZ000398R1 RLM01 هي وحدة رابط تكرار PROFIBUS صناعية مصممة لبيئات الأتمتة الحرجة. تم تصميمها كبديل سلس للبنية التحتية القديمة لتكرار PROFIBUS، تتيح هذه الوحدة لمهندسي المصانع تحديث بنى AC800M و S800 I/O القديمة دون توقف مكلف أو تجديد كامل للنظام. سواء كنت تدير مصنعًا للبتروكيماويات، أو منشأة لتوليد الطاقة، أو خط تصنيع منفصل، توفر RLM01 موثوقية الاتصال وعمق التكرار الذي تتطلبه عملياتك.

الترقية من وحدة رابط PROFIBUS القديمة إلى 3BDZ000398R1 RLM01 تلغي نقاط الفشل الفردية في العمود الفقري لشبكة الحقل، وتدعم تبديل التكرار في وضع الاستعداد الساخن، وتحافظ على التوافق العكسي مع توصيلات مقاطع PROFIBUS DP الحالية — مما يحمي استثمارك السابق في البنية التحتية ويجهز بنية التحكم للمستقبل.

جدول مقارنة التوافق

حلول ترقية سلسة

الترحيل الناجح إلى ABB 3BDZ000398R1 RLM01 نادراً ما يكون مجرد استبدال مكون واحد. لضمان أداء بنية تكرار PROFIBUS بأقصى إمكاناتها بعد الترقية، يجب تقييم وتحديث المكونات المرافقة التالية بالتوازي:

• âœ?واجهة اتصال PROFIBUS DP: عند استبدال وحدة رابط التكرار القديمة بوحدة 3BDZ000398R1 RLM01، تحقق من أن وحدة الاتصال ABB CI830 PROFIBUS DP (3BSE013252R1) لديك تعمل بإصدار البرنامج الثابت المتوافق مع تشغيل 12 ميجابت في الثانية. تعمل CI830 كواجهة AC800M الأساسية ويجب أن تكون متوافقة مع قدرات RLM01 المحسنة في معدل النقل.
• âœ?ترقية معالج AC800M: إذا كان معالجك الحالي أقدم من مجموعة ميزات الاستعداد الساخن لـ RLM01، فكر في الترقية إلى وحدة المعالج الاحتياطية ABB PM861AK02 (3BSE018160R1) للاستفادة الكاملة من قدرات تبديل التكرار في RLM01.
• ✔معالج رئيسي PROFIBUS DP: بالنسبة للتركيبات التي تستخدم وحدة المعالجة ABB PM645B (3BSE010535R1) كمعالج رئيسي لـ PROFIBUS DP، تأكد من تحديث معلمات تكوين الوحدة للتعرف على مخطط عنونة رابط التكرار لوحدة RLM01.
• ✔كابل التوصيل للتكرار: يتطلب التكرار الفيزيائي بين الوحدات توصيلًا معتمدًا. تأكد من تركيب كابل التكرار ABB PMKHRMBRC3000B (NPM22، تركيب عمودي 20 سم) بين وحدتي RLM01 الأساسي والاحتياطي لتمكين التبديل التلقائي.
• ✔وحدة MTU مكررة: توفر وحدة MTU المكررة ABB TU840 (3BSE020846R1) وحدة الإنهاء الأساسية لقطاعات ناقل الإدخال/الإخراج المكررة. قم بتحديث هذه الوحدة جنبًا إلى جنب مع RLM01 للحفاظ على عمق التكرار المتسق عبر كامل قطاع الحقل.
• ✔كتل طرفية مكررة: سلامة إنهاء الأسلاك الميدانية أمر حاسم أثناء الترحيل. يجب فحص الكتلة الطرفية المكررة ABB TU843 (3BSE021443R1) والكتلة الطرفية المكررة ABB TU845 (3BSE021447R1) واستبدالهما إذا ظهرت عليهما علامات تآكل، حيث يمكن للوصلات الفضفاضة إخفاء إشارات تشخيص RLM01.
• ✔تكرار الطاقة: الحفاظ على سلامة إمداد 24 فولت تيار مستمر خلال نافذة التبديل أمر ضروري. تضمن وحدة التكرار ABB CP-A RU (1SVR427071R0000) ووحدة تصويت الطاقة ABB SS832 (3BSC610068R1) معًا توصيل طاقة 24 فولت تيار مستمر دون انقطاع، مما يمنع الانقطاعات غير المرغوب فيها أثناء حدث التبديل الساخن لوحدة RLM01.

أسئلة شائعة حول إرشادات التحديث

س1: هل يمكنني استبدال وحدة RLM القديمة بوحدة 3BDZ000398R1 RLM01 دون إعادة توصيل قطاع PROFIBUS DP؟
نعم. يستخدم RLM01 نفس ترتيب دبابيس موصل PROFIBUS DP القياسي كما في وحدات رابط التكرار من الجيل السابق. في معظم التركيبات، يمكن الاحتفاظ بأسلاك القطاع الحالية، ومقاومات الإنهاء، وتظليل الكابل دون تعديل. تحقق من أن مقاومة الكابل الخاصة بك تلبي مواصفة 150Ω PROFIBUS قبل التشغيل بسرعة 12 ميجابت في الثانية.

س2: ما أداة البرمجة أو إصدار البرنامج المطلوب لتكوين RLM01 في نظام AC800M؟
ج: يتم تكوين RLM01 عبر أداة الهندسة Control Builder M (CBM) من ABB. تأكد من أن إصدار CBM لديك هو 5.1 أو أحدث للوصول إلى مجموعة معلمات RLM01 الكاملة، بما في ذلك عتبات زمن تبديل التكرار وتسجيل أحداث التشخيص.

س3: هل هناك قيود في المساحة المادية عند تركيب RLM01 بجانب وحدة الاتصال CI830؟
ج: يشغل RLM01 فتحة عرض قياسية واحدة في رف AC800M. تم تصميمه للتركيب بجانب CI830 دون الحاجة إلى مساحة إضافية. ومع ذلك، تأكد من وجود تهوية كافية (50 مم على الأقل فوق وتحت الرف) لمنع تقليل الأداء الحراري في بيئات درجات الحرارة العالية.

س4: كيف يتعامل RLM01 مع عطل في مقطع PROFIBUS أثناء الإنتاج الحي؟
أ: يقوم RLM01 بالتبديل التلقائي في وضع الاستعداد الساخن خلال أقل من 10 مللي ثانية عند اكتشاف عطل في المقطع الأساسي، بشكل شفاف لوحدة تحكم AC800M. لا يتطلب تدخل يدوي أو إعادة تشغيل وحدة التحكم. يتم تسجيل أحداث الأعطال في مخزن أحداث AC800M ويمكن استرجاعها عبر Control Builder M لتحليل ما بعد الحادث.

س5: هل يمكن لـ 3BDZ000398R1 RLM01 التعايش مع وحدات PROFIBUS DP التابعة لأطراف ثالثة على نفس المقطع؟
ج: نعم. RLM01 متوافق تمامًا مع معيار IEC 61158 PROFIBUS DP ويتفاعل مع وحدات DP التابعة لأطراف ثالثة المعتمدة. تأكد من استيراد جميع ملفات GSD الخاصة بالوحدات التابعة إلى أداة الهندسة الخاصة بك وأن إجمالي عدد المحطات في المقطع لا يتجاوز 32 عقدة لكل مقطع بدون مكرر.

س6: ما الوثائق المرفقة مع شحنة RLM01؟
ج: يتم شحن كل وحدة مع ورقة بيانات المنتج، ودليل بدء التشغيل السريع للتركيب، وشهادة المطابقة. تتوفر الكتيبات الفنية الكاملة وملاحظات إصدار البرنامج الثابت عند الطلب من فريق الدعم الفني.

ضمان الجودة

كل ABB 3BDZ000398R1 RLM01 يتم توريده من Industrial Control Hub مدعوم بضمان شامل لمدة 12 شهرًا من تاريخ الشحن. يغطي برنامج الضمان لدينا:

• 🔒 عيوب التصنيع: استبدال كامل أو إصلاح مجاني لأي وحدة تظهر عيوبًا في المواد أو الصنع تحت ظروف التشغيل العادية.
• 🔒 التحقق الوظيفي: تخضع جميع الوحدات لاختبارات وظيفية قبل الشحن وفقًا لمواصفات مصنع ABB.
• 🔒 الدعم الفني: دعم هندسي مخصص طوال فترة الضمان لمساعدتك في التركيب والتشغيل وحل المشكلات.
• 🔒 الاستبدال السريع: في حالة مطالبة الضمان، يتم إعطاء أولوية لوحدات الاستبدال للشحن خلال 3 أيام عمل لتقليل توقف عملياتك.
• 🔒 الوثائق: شهادة الضمان مرفقة مع كل شحنة لسجلات الصيانة والامتثال للتدقيق.

للمطالبات الضمانية أو الاستفسارات الفنية، تواصل مع فريقنا مباشرة على [email protected] أو اتصل +0086 18359243191.
