Product Description
حل استبدال وترقية Bently Nevada 330103-00-04-05-02-05 لسلسلة 3300: انتقال سلس مضمون

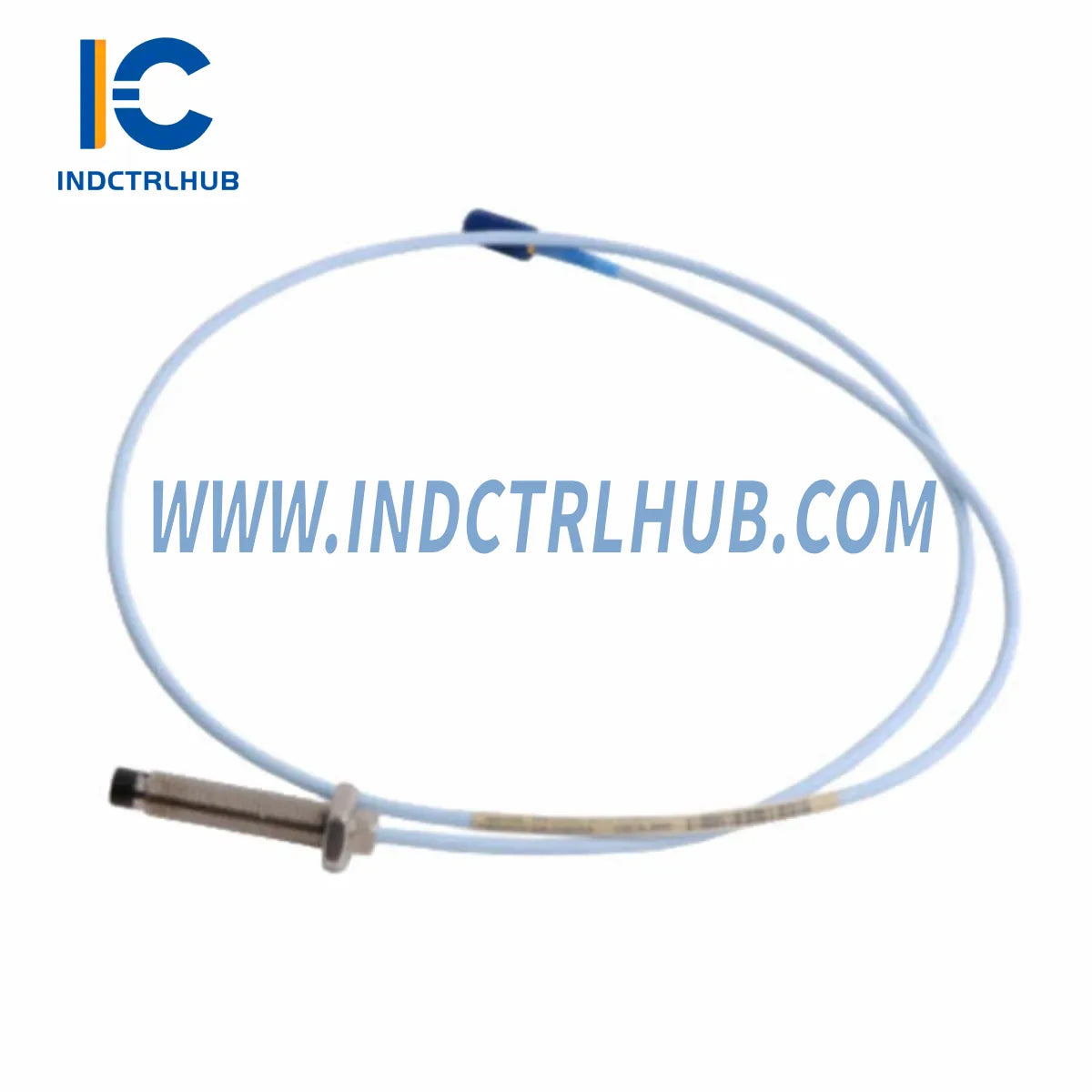

Bently Nevada 330103-00-04-05-02-05 هو مجس تقارب تيار دوامي مصمم لمنصة مراقبة الاهتزاز سلسلة 3300 XL. صُمم كبديل مباشر وسهل لمجسات سلسلة 3300 القديمة أو المتوقفة عن الإنتاج، يعيد هذا الجهاز دقة القياس الكاملة دون الحاجة إلى إعادة تصميم اللوحة، أو إعادة توصيل الكابلات، أو إعادة تكوين رف المراقبة الحالي. سواء كنت تدير نافذة صيانة مخططة أو تستجيب لفشل غير متوقع، يوفر 330103-00-04-05-02-05 التوافق البُعدي والكهربائي الذي يتطلبه نظامك — دون أي تنازل عن سلامة الإشارة.
المستخدمون المستهدفون يشملون مهندسي المعدات الدوارة، فرق الموثوقية، ومخططي الصيانة الذين يديرون التوربينات، الضواغط، المضخات، وعلب التروس في قطاعات النفط والغاز، توليد الطاقة، البتروكيماويات، والبيئات الصناعية الثقيلة حيث لا يمكن التنازل عن التشغيل المستمر.
جدول مقارنة التوافق
جدول مقارنة التوافق
| المعلمة | مجس 3300 القديم (قديم) | 330103-00-04-05-02-05 (جديد) |
|---|---|---|
| سلسلة المجس | 3300 القياسي | 3300 XL (متوافق مع الإصدارات السابقة) |
| قطر الطرف | متغير (5 مم / 8 مم) | 5 مم (مؤكد) |
| طول الكابل | حتى 5 م | كابل مدمج بطول 2 م |
| حجم الخيط | M10 × 1 / 3/8-24 UNF | 3/8-24 UNF |
| نطاق فجوة التشغيل | 0.25 – 2.54 مم | 0.25 – 2.54 مم |
| عامل المقياس | 7.87 فولت/مم | 7.87 فولت/مم |
| توافق السائق | سلسلة 3300 XL / 3500 | سلسلة 3300 XL / 3500 ✓ |
| الضمان | متغير / منتهي الصلاحية | 12 شهرًا |
حلول الترقية السلسة
عند الترحيل من مجس قديم من سلسلة 3300 إلى 330103-00-04-05-02-05، غالبًا ما يتطلب الترقية الكاملة للنظام الانتباه إلى عدة مكونات مترابطة. أدناه قائمة تحقق عملية للترحيل مع روابط مباشرة لأجزاء متوافقة معتمدة:
- ✅ كابل التمديد: تأكد من أن كابل التمديد يتطابق مع موصل المجس الجديد. كابل التمديد Bently Nevada 330130-040-03-CN (3300 XL، 4 أمتار مصفح) هو تطابق معتمد لأنظمة مجسات 3300 XL ويقضي على تلاشي الإشارة على المسافات الطويلة.
- ✅ كابل الربط (المسافة القصيرة): للأسلاك من الرف إلى صندوق التوصيل ضمن 8 أقدام، يوفر كابل الربط Bently Nevada 16710-08 (مصفح بطول 8 أقدام) المعاوقة والحماية المناسبة لمسارات إشارة سلسلة 3300.
- ✅ كابل الربط (المسافة المتوسطة): عند استبدال 330103-00-04-05-02-05 في التركيبات التي تكون فيها المسافة بين اللوحة والميدان 17 قدمًا، قم بالترقية إلى كابل الربط Bently Nevada 16710-17 (مصفح بطول 17 قدمًا) للحفاظ على جودة الإشارة.
- ✅ كابل الربط (مسافة طويلة): لمسافات الحقل الممتدة حتى 35 قدمًا، يضمن كابل الربط Bently Nevada 16710-35 (35 قدمًا مدرع) التوافق الكامل مع خرج مجس 3300 XL.
- ✅ مجس التثبيت العكسي (تركيب بديل): إذا كان هيكل الماكينة يتطلب تركيب المجس بشكل عكسي، فإن مجس التثبيت العكسي Bently Nevada 330907 3300 NSv (M10×1، 5م) هو الخيار الموصى به للتطبيقات ذات المساحات الضيقة.
- ✅ مراقب الاهتزاز: قم بإقران المجس الجديد مع مراقب الاهتزاز أحادي القناة Bently Nevada 1900/27 (24 فولت تيار مستمر) للمراقبة المستقلة دون الحاجة إلى رف 3500 كامل — مثالي لترقيات المعدات المساعدة.
- ✅ وحدة الإدخال/الإخراج (رف 3500): عند الدمج في رف 3500، توفر وحدة TDI والإدخال/الإخراج Bently Nevada 3500/22-01-01-01 واجهة بيانات العابر المطلوبة لالتقاط الشكل الموجي الكامل أثناء التشغيل الأولي.
- ✅ وحدة الإدخال/الإخراج Aero GT: لتطبيقات توربينات الغاز، تأكد من تحديث وحدة الإدخال/الإخراج للاهتزاز Bently Nevada 3500/44M Aero GT إلى البرنامج الثابت المتوافق مع مدخلات مجسات 3300 XL قبل إتمام التبديل.
- ✅ بوابة الاتصال: بعد استبدال المجس، تحقق من استمرار تكامل نظام التحكم الموزع (DCS) أو نظام التحكم والمراقبة (SCADA) عبر بوابة الاتصال Bently Nevada 3500/92 (إيثرنت Modbus TCP/IP) — لا حاجة لإعادة التعيين عند عدم تغيير عامل المقياس للمجس.
أسئلة شائعة حول إرشادات التحديث
س1: هل يمكنني استبدال المجس القديم 3300 بـ 330103-00-04-05-02-05 دون إعادة معايرة السائق؟
ج: نعم. يحافظ 330103-00-04-05-02-05 على نفس عامل المقياس 7.87 فولت/مم كما في مجسات 3300 XL الأصلية. لا يلزم إعادة معايرة السائق بشرط إعادة ضبط الفجوة إلى القيمة الاسمية المحددة من المصنع (عادة 1.0–1.5 مم). تحقق من جهد الفجوة عند مخرج السائق بعد التثبيت.
س2: هل الموصل في 330103-00-04-05-02-05 متوافق مع كابل التمديد الحالي لدي؟
ج: تستخدم المجس موصل محوري قياسي 3300 XL. وهو متوافق مباشرة مع كابلات التمديد من سلسلة 330130. إذا كان كابل التمديد الحالي لديك من نوع 3300 القديم (غير XL)، نوصي بالترقية إلى 330130-040-03-CN لضمان التوافق الكهربائي الكامل.
س3: هل يناسب جسم المجس الفعلي الحامل الموجود دون الحاجة للتشغيل الآلي؟
ج: يستخدم 330103-00-04-05-02-05 خيط 3/8-24 UNF، وهو المعيار لمعظم حوامل مجسات سلسلة 3300. لا حاجة للتشغيل الآلي للتثبيتات القياسية. للحالات العكسية أو الحاويات ذات المساحات الضيقة، فكر في مجس التثبيت العكسي 330907 كبديل.
س4: كيف أتحقق من أن المجس يعمل بشكل صحيح بعد التثبيت؟
ج: مع ثبات العمود عند الفجوة الاسمية، يجب أن يقرأ خرج السائق حوالي −10 فولت مستمر (±0.5 فولت). أثناء الدوران، تأكد من أن سعة الاهتزاز 1× تتطابق مع بيانات الخط الأساسي التاريخية ضمن ±10%. أي انحراف يزيد عن 15% يستدعي إعادة فحص الفجوة أو اختبار استمرارية الكابل.
س5: هل يمكن استخدام هذا المجس مع نظام رف 3500؟
ج: نعم. 330103-00-04-05-02-05 متوافق تمامًا مع مراقبات سلسلة 3500 ووحدات الإدخال/الإخراج، بما في ذلك وحدة 3500/22 TDI. تأكد من ضبط تكوين القناة في برنامج رف 3500 على نوع المجس "3300 XL" قبل التشغيل.
س6: ما هو وقت التسليم لـ 330103-00-04-05-02-05؟
أ: الوحدات المتوفرة في المخزون العادي تُشحن خلال 3–5 أيام عمل. للحالات الطارئة أو الإيقاف العاجل للمصنع، اتصل بنا مباشرة لخيارات الشحن السريع.
ضمان التأكيد
كل Bently Nevada 330103-00-04-05-02-05 يتم توريده من Industrial Control Hub مدعوم بضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع، انحرافات الأداء الكهربائي، وفشل السلامة الميكانيكية تحت ظروف التشغيل العادية.
يشمل تغطية الضمان:
- ✔ الأداء الكهربائي ضمن المواصفات المنشورة (عامل المقياس، الخطية، استجابة التردد)
- ✔ السلامة الميكانيكية لجسم المجس والطرف والكابل المدمج تحت ظروف التثبيت القياسية
- ✔ سلامة الموصل واستمرارية الإشارة من طرف المجس إلى موصل الإخراج
- ✔ استبدال مجاني أو استرداد كامل خلال فترة الضمان عند تأكيد العيب
استثناءات الضمان: الأضرار المادية الناتجة عن التثبيت غير الصحيح، التعرض الكيميائي خارج الحدود المقررة، أو التشغيل خارج نطاق الفجوة المحدد. يصبح الضمان لاغياً إذا تم تفكيك المجس أو تعديله.
لبدء طلب ضمان، اتصل بفريق الدعم الفني لدينا مع رقم طلبك، وتاريخ التثبيت، ووصف موجز للخلل الملحوظ. متوسط وقت حل الطلب: 5–7 أيام عمل.
