Product Description
حل استبدال/ترقية Bently Nevada 330905-00-09-10-02-05 لسلسلة 3300 XL: انتقال سلس إلى مراقبة الاهتزاز الحديثة

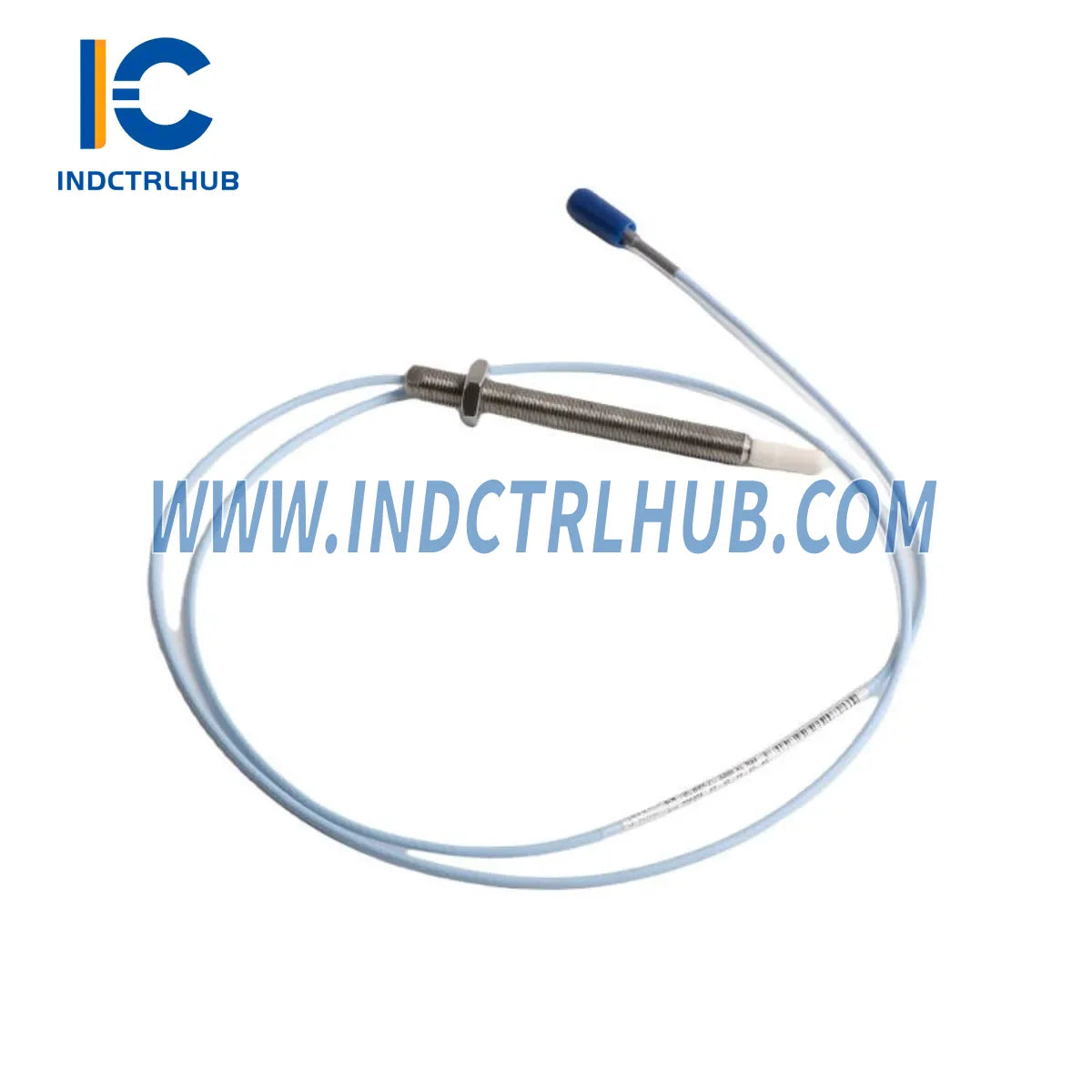

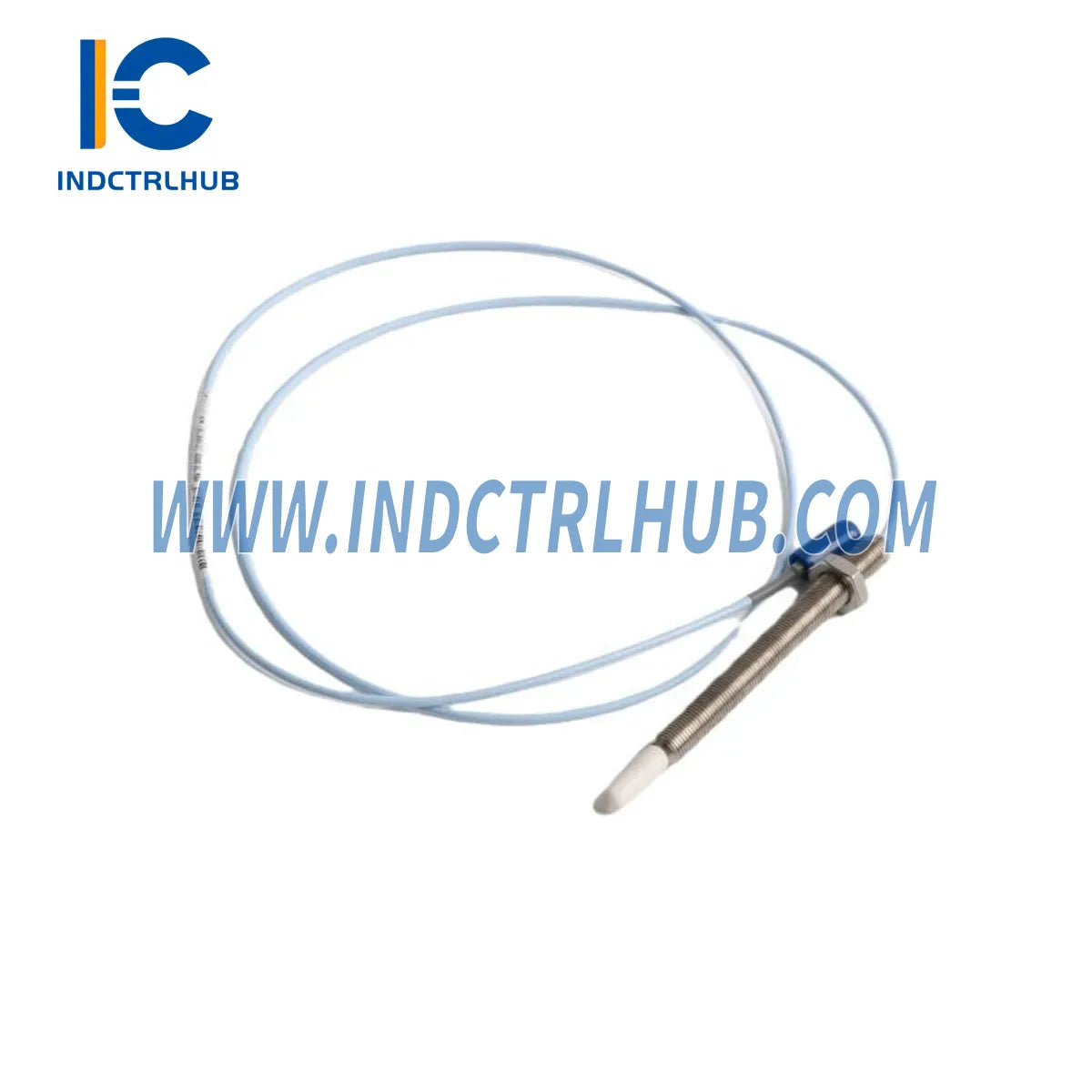

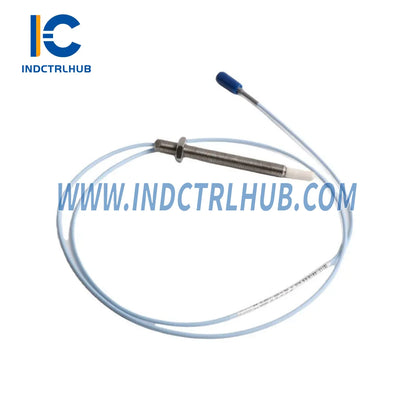

يعد Bently Nevada 330905-00-09-10-02-05 نظام محول قرب صناعي مصمم للترحيل السلس من منصات مراقبة الاهتزاز القديمة 3300 XL. مصمم لحماية الآلات الدوارة في توليد الطاقة، النفط والغاز، وصناعات البتروكيماويات، يوفر هذا المحول توافقًا مباشرًا مع التوصيلات والتكوينات التركيبية الحالية – مما يلغي توقفات مكلفة أثناء تحديث النظام. سواء كنت تستبدل تركيب 3300 XL قديم أو توسع بنية مراقبة هجينة، يوفر 330905-00-09-10-02-05 سلامة الإشارة والدقة الميكانيكية المطلوبة لقياس إزاحة العمود المستمر والموثوق.
الميزات والفوائد الأساسية
- ? توافق مباشر: مصمم لاستبدال محولات القرب 3300 XL القديمة دون إعادة توصيل الأسلاك أو إعادة تصميم حوامل التركيب
- ? دقة إخراج عالية: استشعار تيار دوامي ثابت مع عامل مقياس مستقر عبر كامل نطاق درجات الحرارة التشغيلية
- ? متانة صناعية عالية: هيكل من الفولاذ المقاوم للصدأ مصنف للبيئات القاسية – رطوبة عالية، اهتزاز، وتعرض كيميائي
- ? توافق واسع مع الأنظمة: يعمل مع مراقبات Bently Nevada 3500 Series و TDXnet وأنظمة مراقبة الاهتزاز من جهات خارجية
- ? ترحيل التوصيل والتشغيل: يحافظ على طول الكابل الأصلي ومواصفات الموصل لتركيب بدون تعديل
- ? ضمان لمدة 12 شهرًا: ضمان استبدال كامل يغطي عيوب التصنيع وانحراف معايرة الإشارة
سيناريوهات التطبيق
- ?? توليد الطاقة: مراقبة عمود التوربين أثناء التوقفات المخططة – استبدال محولات 3300 XL القديمة دون تعديل مسارات القنوات الحالية
- ?? قطارات ضواغط النفط والغاز: تحديث حوامل محامل الضواغط الطردية حيث تتطلب قيود المساحة الفعلية استبدالات بأبعاد دقيقة
- ?? مضخات البتروكيماويات: مراقبة مستمرة لإزاحة العمود في المناطق المصنفة ATEX التي تتطلب أنظمة محولات معتمدة
- ?? الصلب والتعدين: بيئات الاهتزاز العالي حيث تكون مدة عمر جهاز الاستشعار وفترات إعادة المعايرة حاسمة لميزانيات الصيانة
- ?? الدفع البحري: مراقبة العمود على محركات الديزل الكهربائية حيث يتم الاحتفاظ ببنية Bently Nevada القديمة أثناء تحديثات السفينة
المعلمات الفنية ودليل الاختيار
| المعلمة | 330905-00-09-10-02-05 | 3300 XL القديم (نموذجي) |
|---|---|---|
| نطاق الاستشعار | 0°C9 مم (0°C350 ميل) | 0°C9 مم (0°C350 ميل) |
| عامل المقياس | 7.87 فولت/مم (200 مللي فولت/ميل) | 7.87 فولت/مم (200 مللي فولت/ميل) |
| درجة حرارة التشغيل | -35°C إلى +121°C | -35°C إلى +100°C |
| طول الكابل | 9 م (30 قدم) | 9 م (30 قدم) |
| نوع الموصل | BNC قياسي / مدمج | BNC قياسي / مدمج |
| مادة الغلاف | فولاذ مقاوم للصدأ 316 | فولاذ مقاوم للصدأ 304 |
| الضمان | 12 شهرًا | منتهي الصلاحية / خاص بالشركة المصنعة فقط |
| التوفر | ? متوفر في المخزون | ? تم إيقافه |
نصيحة الاختيار: تأكد من أرقام قطع كابل السائق/التمديد الحالي قبل الطلب. سلسلة 330905 متوافقة مع كابلات التمديد 330130 و330180 ووحدة السائق 3300 XL.
حلول الترقية السلسة
عند الترقية من نظام 3300 XL القديم الخاص بك إلى 330905-00-09-10-02-05، يتطلب التحديث الكامل والموثوق الانتباه إلى نظام الأجهزة المحيط. فيما يلي المكونات التي يتم تحديثها عادةً بالتوازي أثناء إعادة تركيب جهاز الاستشعار القريب:
- ?? ترقية جهاز إرسال الضغط: إذا كان عمليتك تعتمد أيضًا على أجهزة قياس الضغط القديمة، فكر في الترقية إلى جهاز إرسال الضغط التفاضلي اللاسلكي ABB 266DDH WirelessHART (SIL3) — جهاز إرسال حديث مصنف SIL3 يندمج بسلاسة مع منصات DCS التي تعمل جنبًا إلى جنب مع نظام مراقبة Bently Nevada الخاص بك.
- ?? جهاز إرسال DP بختم عن بُعد: لخطوط العمليات ذات درجات الحرارة العالية أو التآكل المجاورة لآلاتك الدوارة، يوفر جهاز إرسال DP بختم عن بُعد ABB 266DRH (معتمد ATEX/NACE) العزل والدقة المطلوبة في البيئات الصعبة.
- ?? مراقبة ضغط المقياس: تأكد من تحديث حلقات ضغط زيت التشحيم وغاز الختم باستخدام جهاز إرسال ضغط المقياس ABB 266GDT (دقة 0.04%)، الذي يتوافق جيدًا مع وحدة الإدخال/الإخراج لسلسلة Bently Nevada 3500.
- ?? تحديث واجهة المحرك: إذا كان نظام تشغيل الضاغط أو التوربين الخاص بك يستخدم وحدات ABB القديمة، يوفر لوحة واجهة ABB 3BHE004573R0143 (UF C760 BE143) مسار ترقية مباشر دون الحاجة لاستبدال المحرك بالكامل.
- ?? مزود طاقة نظام التحكم: ثبت رف المراقبة المحدث الخاص بك مع وحدة مزود الطاقة ABB SD822 (24 فولت تيار مستمر / 5 أمبير) — مزود طاقة موثوق لأنظمة 800xA والهياكل الهجينة.
- ?? اتصال Fieldbus: عند دمج 330905-00-09-10-02-05 في شبكة Profibus DP، تأكد من تحديث طبقة الاتصال الخاصة بك باستخدام وحدة اتصال ABB CI830 Profibus DP (3BSE013252R1).
- ?? محول ناقل المعالج: لبيئات DCS القائمة على Symphony Plus أو AC800M، يضمن محول ناقل المعالج ABB PHCBRCPBA20000 تكاملًا سلسًا على مستوى الرف خلال مشروع الترحيل الخاص بك.
- ?? قياس فرق الضغط عالي الدقة: أكمل ترقية مراقبة الاهتزاز الخاصة بك مع جهاز إرسال فرق الضغط ABB 266DSH (SIL 2/3، دقة 0.06%) لحلقات التدفق والمستوى في نفس وحدة العملية.
أسئلة شائعة حول إرشادات التحديث
س1: هل يمكنني تركيب 330905-00-09-10-02-05 دون استبدال كابل التمديد الحالي؟
ج: نعم — بشرط أن يكون كابل التمديد الحالي من سلسلة Bently Nevada 330130 أو 330180. يحافظ محول 330905 على نفس مواصفات الموصل والمقاومة. تحقق من أن طول الكابل يطابق تكوين 9 م (30 قدمًا) لهذا الرمز قبل التثبيت.
س2: هل 330905-00-09-10-02-05 متوافق مع جهاز مراقبة Bently Nevada 3500/42M Proximitor؟
ج: نعم. سلسلة 330905 متوافقة تمامًا مع وحدات المراقبة 3500/42M و3500/40M. لا يلزم إجراء تغييرات في البرنامج الثابت أو إعادة تكوين عامل المقياس عند استبدال محول 3300 XL بنظيره.
س3: كيف أتعامل مع ضبط الفجوة الفيزيائية أثناء الاستبدال؟
ج: اضبط الفجوة الأولية على 1.0¨C1.5 مم (40¨C60 ميل) باستخدام مقياس شعور غير موصل مع ثبات العمود. تأكد من أن جهد الخرج يقرأ تقريبًا 7.87¨C11.8 فولت تيار مستمر قبل تشغيل الجهاز. راجع دليل تركيب Bently Nevada TDM 330905 لمواصفات العزم.
س4: هل سيؤثر الاستبدال على نقاط إنذار الاهتزاز الحالية لدي؟
ج: لا — يحافظ 330905-00-09-10-02-05 على نفس عامل المقياس 200 mV/mil (7.87 V/mm) مثل المحول الأصلي 3300 XL. تظل نقاط الإنذار والخطر الحالية في المراقب صالحة دون الحاجة لإعادة المعايرة.
س5: ما هي أدوات البرمجة المطلوبة لمراقب سلسلة 3500 بعد استبدال المحول؟
ج: لا يلزم إعادة برمجة لاستبدال المحول مباشرة. إذا كنت تقوم أيضًا بترقية وحدة المراقبة، استخدم برنامج Bently Nevada System 1 (الإصدار 7.x أو أحدث) أو برنامج تكوين رف 3500 للتحقق من تعيين القنوات ومنطق مرحل OK.
س6: هل يمكن استخدام هذا المحول في مناطق مصنفة ATEX Zone 1؟
ج: تم تصميم 330905-00-09-10-02-05 للاستخدام الصناعي العام. لتطبيقات ATEX Zone 1، استشر فريقنا الفني لتأكيد حاجتك إلى حاجز أمان جوهري Bently Nevada المناسب وزينر بارير المطلوب لتركيبك.
ضمان الضمان
كل Bently Nevada 330905-00-09-10-02-05 يتم توريده من Industrial Control Hub مدعوم بضمان استبدال شامل لمدة 12 شهرًا يشمل:
- ? عيوب التصنيع في المواد والعمل
- ? انحراف معايرة خرج الإشارة عن المواصفات المنشورة
- ? فشل سلامة الموصل والكابل في ظل ظروف التشغيل العادية
- ? دعم فني مجاني أثناء التركيب والتشغيل
- ? شحن بديل معجل خلال 5 أيام عمل بعد تأكيد العطل
تتم معالجة مطالبات الضمان مباشرة من خلال فريقنا الفني. اتصل بـ [email protected] مع رقم طلبك ووصف موجز للمشكلة. سيرد مهندسونا خلال 24 ساعة.
